1、绘制矩形。控制矩形的拉伸深度与矩形的变化成反比的链接数值

2、阵列此链接数值

1、绘制中心柱

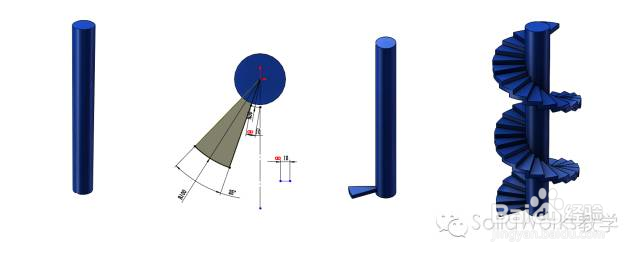

2、绘制扇形草图拉伸（草图控制旋转角度的是一个连接数值，而此数值与草图的直线、拉伸的起始等距距离链接）

3、使用此链接数值进行阵列

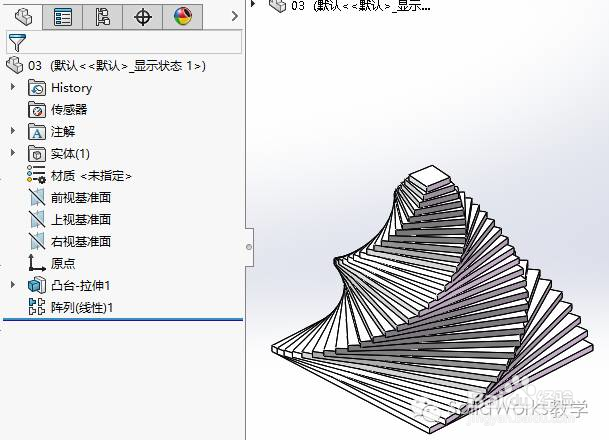

1、阵列过程：矩形长宽变化为三角函数的规律，并且相反

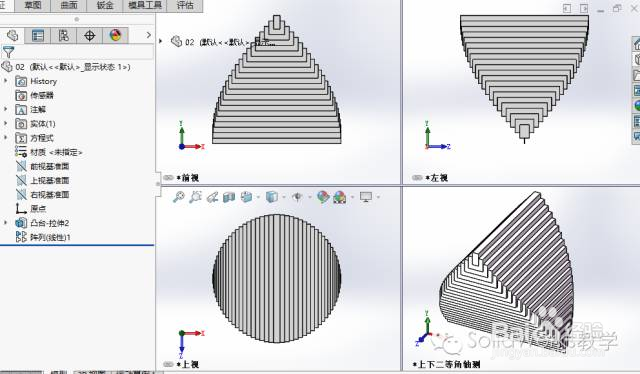

2、阵列过程：矩形长宽逐步减小

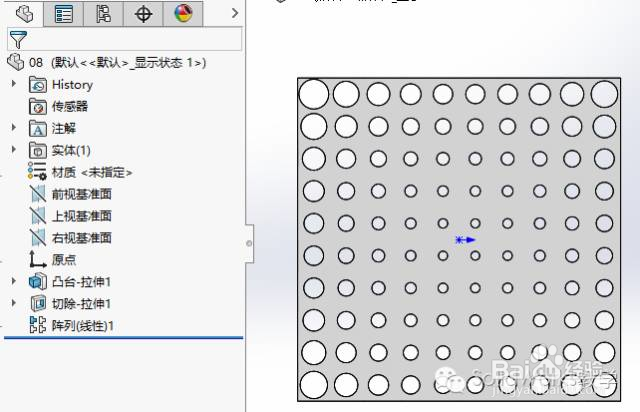

3、阵列过程：孔两个方向阵列而只有面板中间位置是逐渐变小的

4、DNA：阵列过程：水平的圆柱阵列过程是逐步旋转的

5、阵列过程：矩形顶点与零件中心距离始终不变（上视图查看的各个实例顶点连线会成为一个圆），长宽逐步变化
