灌溉自动化系统（微灌喷灌滴灌自动化试验站）

1、系统组成

该系统主要由灌溉试验自动测控管理中心、温室喷灌试验测控区、温室滴管试验测控区、测坑测控试验区、蒸腾蒸发试验测控区、大田喷灌试验测控区和大田滴灌试验测控区等组成。

各灌溉监控点主要由灌溉控制电磁阀、远传电讯水表、无线灌溉测控终端及电源等组成。

2、自动测控管理中心

3、灌溉试验监控点

1、监控点包括：

各灌溉监控点主要由灌溉控制电磁阀、远传电讯水表、无线灌溉测控终端及电源等组成。各灌溉试验区各无线灌溉测控终端可直接与管理中心建立通信，各试验区公用专用电源（隔离电源）独立，以提高系统的安全性、可靠性和抗干扰能力。

无线灌溉测控终端：

MGTR-W401X采集控制器搭配移动/联通通信网络的GPRS/4G传输模块（MGTC-202X系列DTU无线数据终端）可为用户搭建了一个超远距离的数据传输平台，或搭配wifi/LoRa/433短距离通讯模块，建立无线局域网络通信，并以专属监控系统平台为窗口，来实现对现场数据、状态、参数的远程传输以及现场设备的远程控制。

无线灌溉测控终端

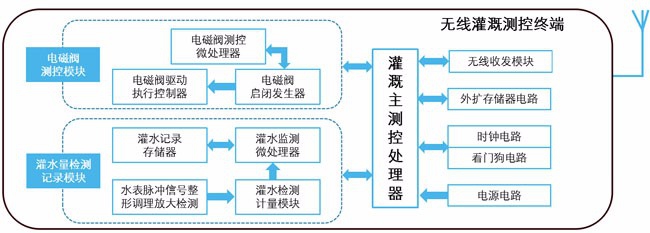

无线灌溉测控终端负责灌溉试验监控点的中心处理业务，通过无线网络通信协议规约及时响应灌溉测控管理中心指令，完成电磁阀的开启或关闭，上报本灌溉监控点的实时检测运行状态、当前灌溉水量、灌溉水量的时段、灌水过程线的记录等。主要由电磁阀测控模块、灌水量检测记录模块、灌溉主控微处理器及无线收发模块等组成。

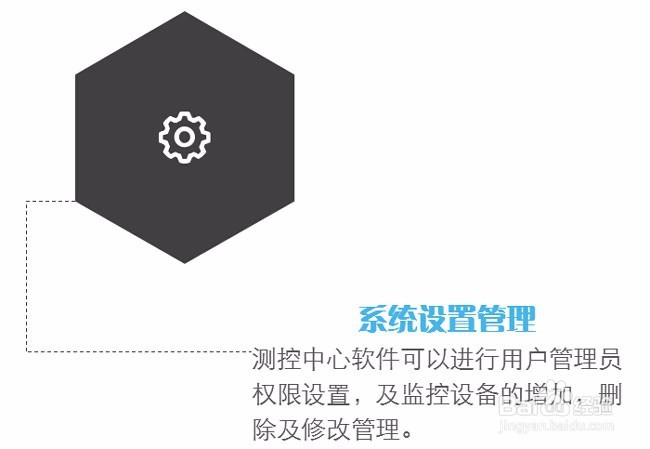

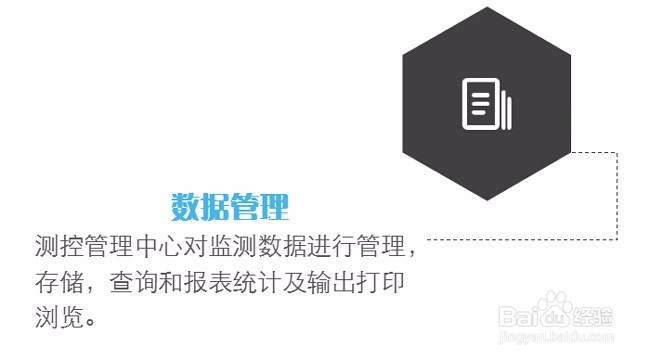

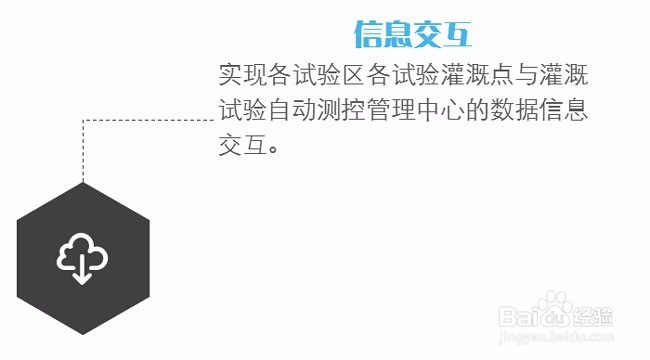

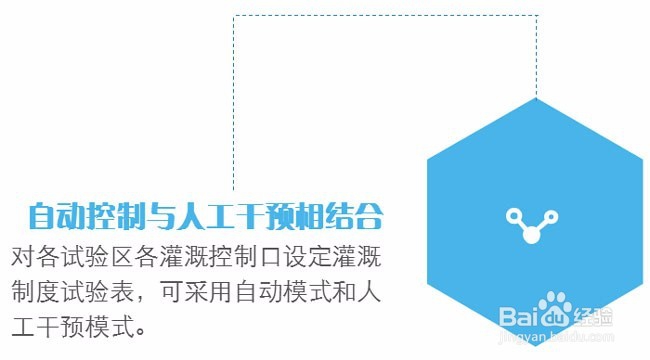

2、系统功能

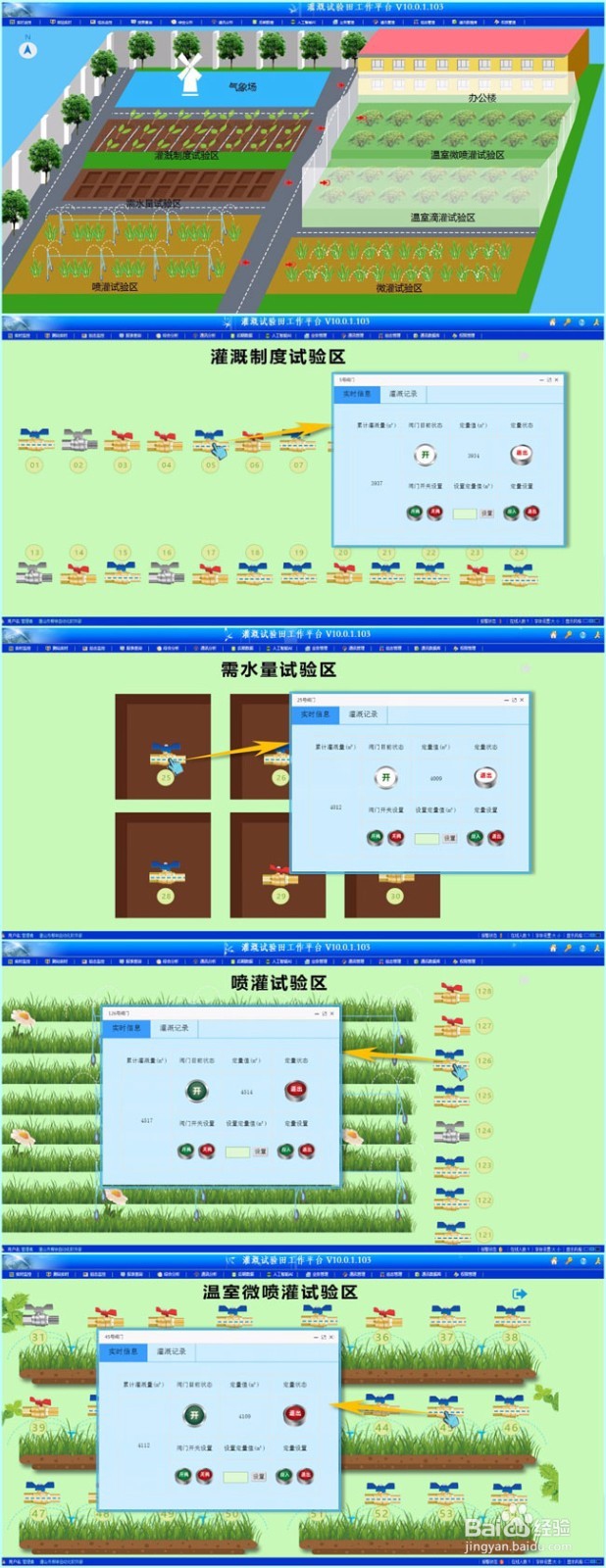

3、软件界面展示

1、相关应用
