UV坐标和贴图的关系

1、1:创建一个多边形球体；

（1）选中球体，在“显示——变换显示”，点击“局部旋转轴”；

如图所示：

2、2：选球体，按“Ctrl+A”键，打开它的“属性编辑器”，在颜色（color）添加个“棋盘格”贴图；

如图所示：

3、3：选球体，点击“UV纹理编辑器”（在“窗口”）；

（1）查看球体的UV坐标；

如图所示：

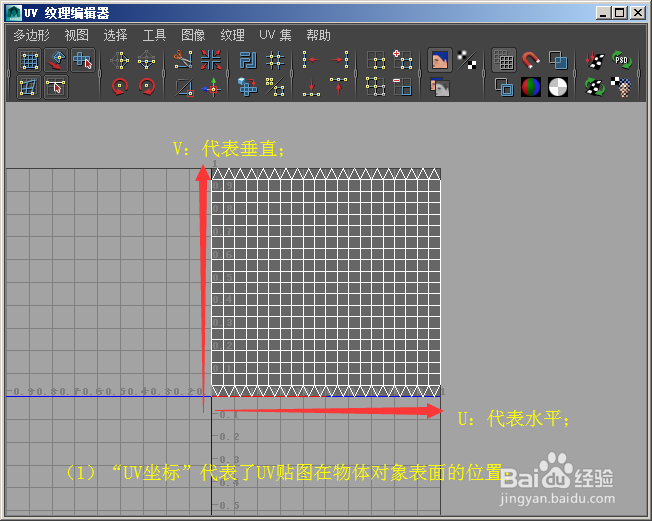

4、4：在“UV纹理编辑器”，可以看到球体的UV位于第一个象限内；

（1）一般情况下，UV的比例大小在1内；

（2）蓝色的刻度标尺，可以显示UV坐标的位置和大小；

如图所示：

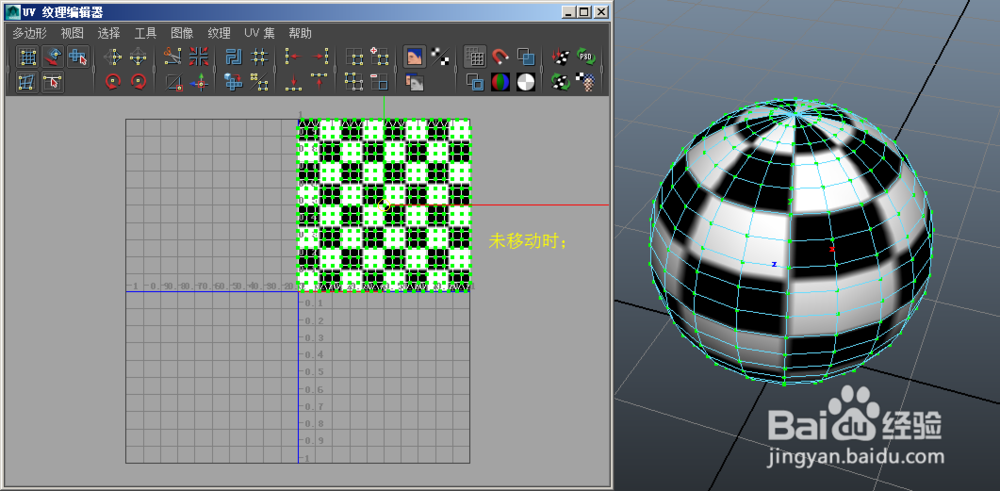

5、5：在“UV纹理编辑器”，鼠标右键选UV，鼠标左键框选所有UV；

（1）按“W”键，显示移动控制柄，鼠标左键拖动可以看到工作区物体对象的贴图更随UV的移动发生变化；

如图所示：

6、6：UV坐标和贴图的关系：UV坐标截取的UV贴图会反馈映射到多边形球体上；

（1）UV坐标可以决定贴图在物体对象表面的位置；
