正弦信号发生器

1、新建mif格式文件

首先在quartus II中，在file->New->Memory files->Memory Initialization File,单击OK后，出现图所示界面。

2、在图中，字节数选择64，字宽选择8位，单击OK，出现所示界面。

3、输入采样点的值，单击保存，文件名设为DATA8X7.mif

4、建立一文件夹D/SIN，将所建立的工程均存放在其中。

5、进入Tools/MegaWizard Plug In Manager，在其中分别建立COUNTER7B和ROM78相   应的宏文件。

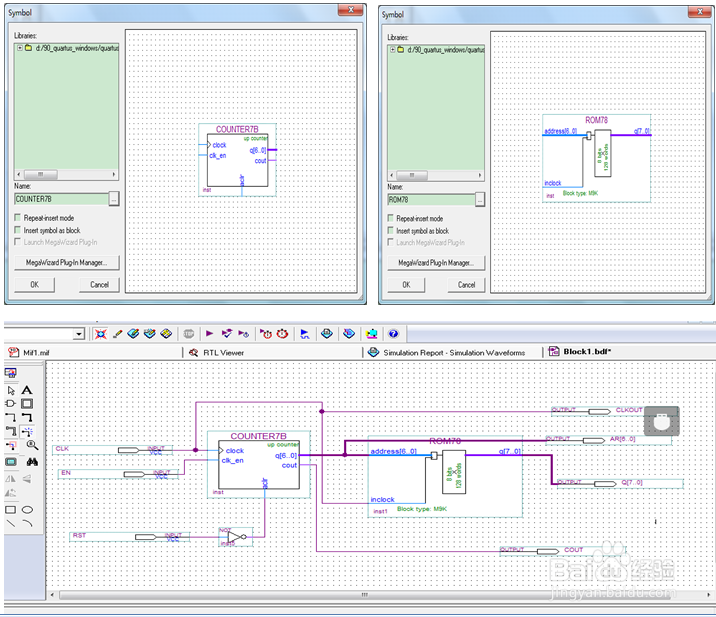

找到Arithmetic/LPM_COUNTER与Memory/ROM 1-PORT分别按下图调相应的配

6、 将已做好的初始化mif文件添加进去。

1、新建一个电路图工程。

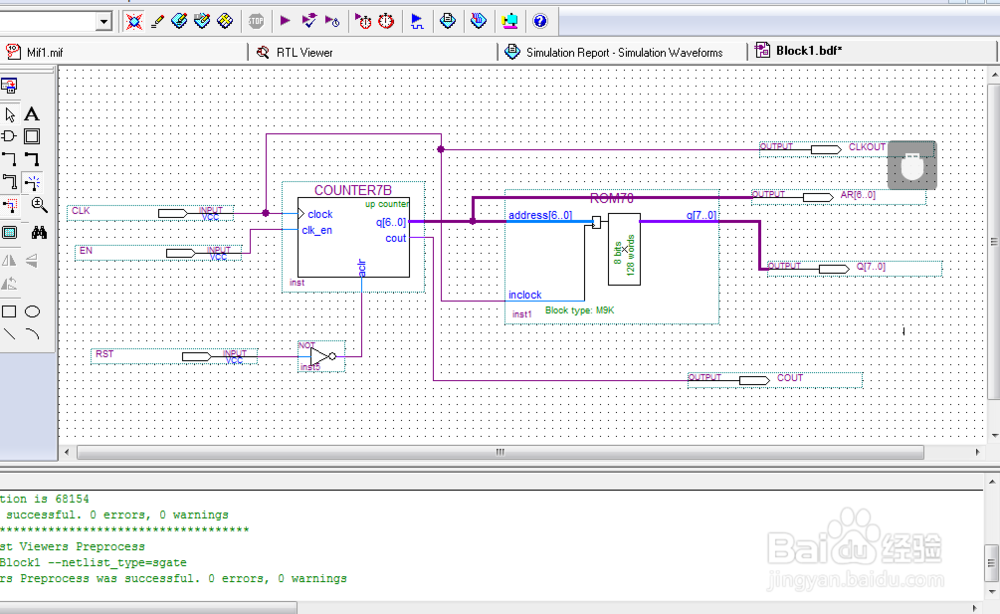

2、添加相应的元器件，并连线布置电路图。并修改端口名

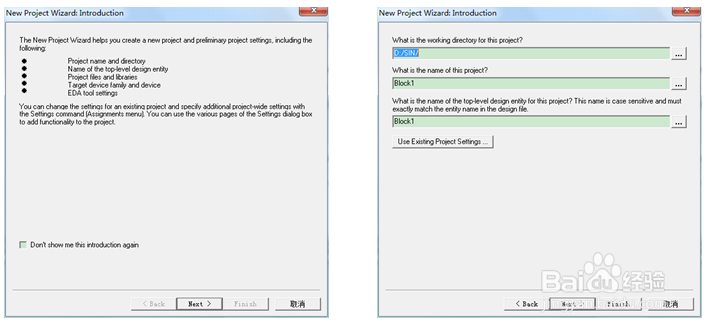

3、保存为工程文件，设置保存的地址及名字，将相应的VHDL文件添加进去。如下图所示：

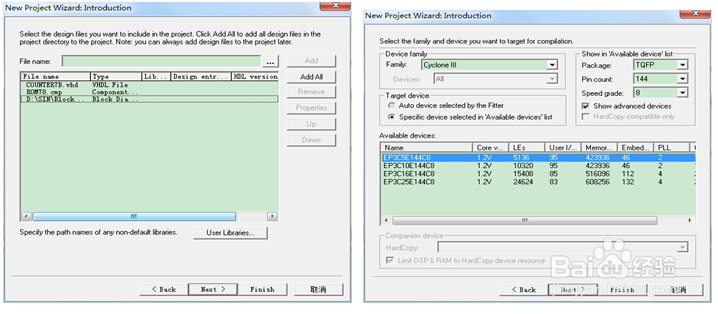

4、CycloneIII芯片 ，package设置为TQFP。Pin设为144. speed grade设为8.如图

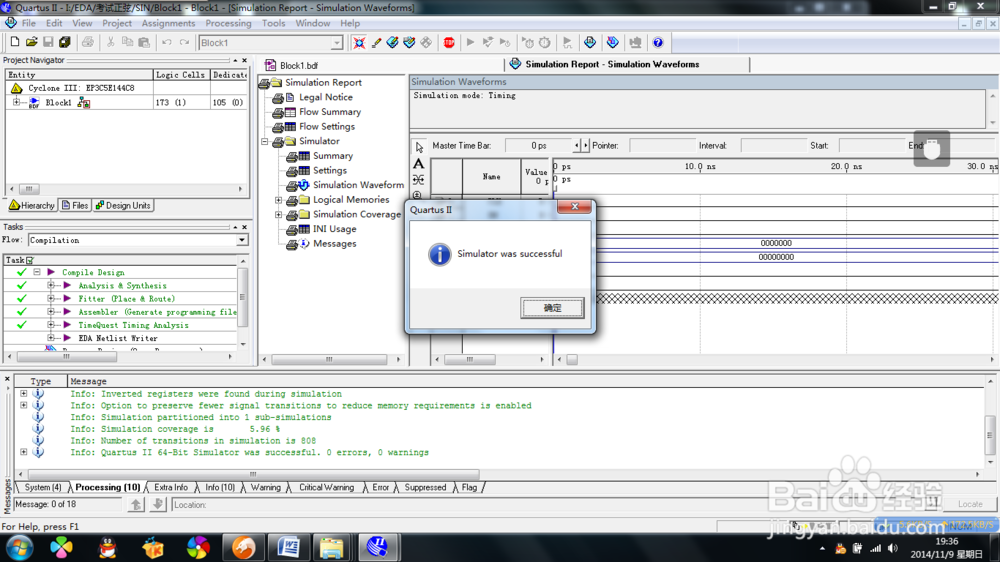

5、保存设置完成后，点击编译运行,如下：

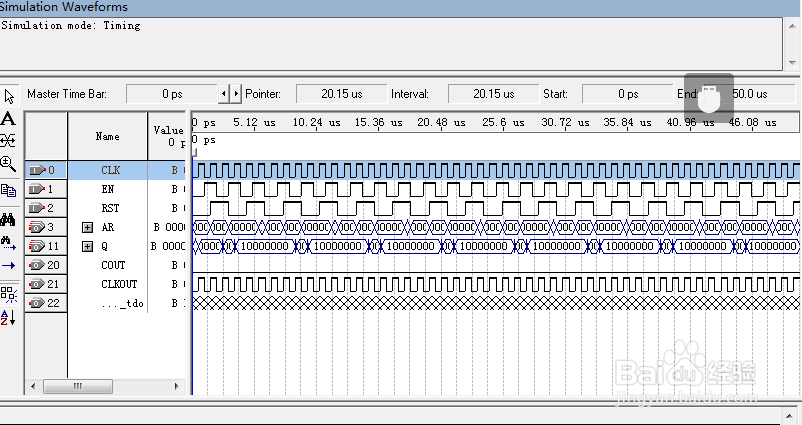

6、进行时序仿真，File/NEW/Vector waveform File:接着设置仿真时间Edit/END Time： 再将View/Utility windows /Note Finder下list出来的端口拉到仿真时间列表里。

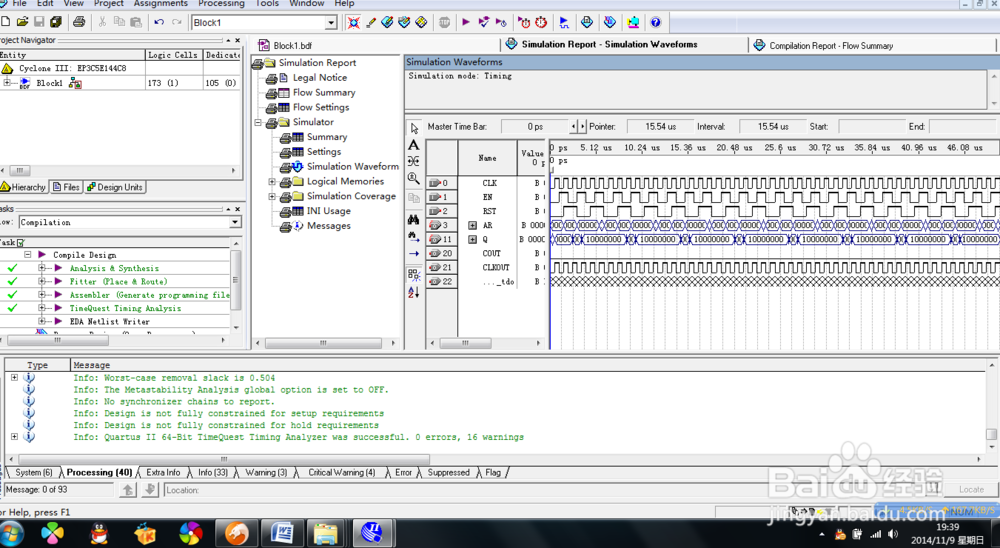

7、设置时钟信号CLK周期1微秒一次，点击运行，观察仿真
