AutoCAD制图中剖视图与断面图的种类有哪些

1、根据物体的结构特点，一般剖视图的剖切面可选择以下几种：单一剖切面；平行的剖切面；相交的剖切面。

而剖视图则一般就分作了三个类别：全剖视图、半剖视图和局部剖视图。

2、全剖视图。

用剖切面完全地剖开物体所得的剖视图。

3、半剖视图。

当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以用对称中心线为界，一半画成剖视图，另一半画成视图。

4、局部剖视图。

用剖切面局部地剖开物体所得的剖视图。

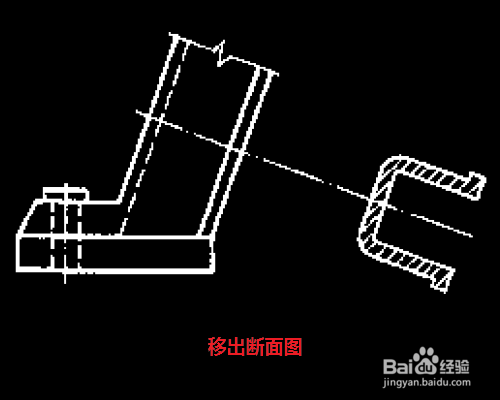

1、移出断面图。

图形应画在视图之外，轮廓线用粗实线绘制，配置在剖切线的延长线上或其他适当的位置。

2、重合断面图。

重合断面图的图形应画在视图之内，端面轮廓线用实线绘制。当视图中轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。
