单臂路由怎么配置

1、如下图所显示出来，这里是配置好的命令，F0/0口是连接交换机F0/0口，IP是F0/0

2、交换机F0/1是连接路由器F0/0口，F/02是连接PC客户端。

3、PC是配置192.168.1.1网段，IP是192.168.1.2。

4、用PC机可以PING得通192.168.1.1网段。

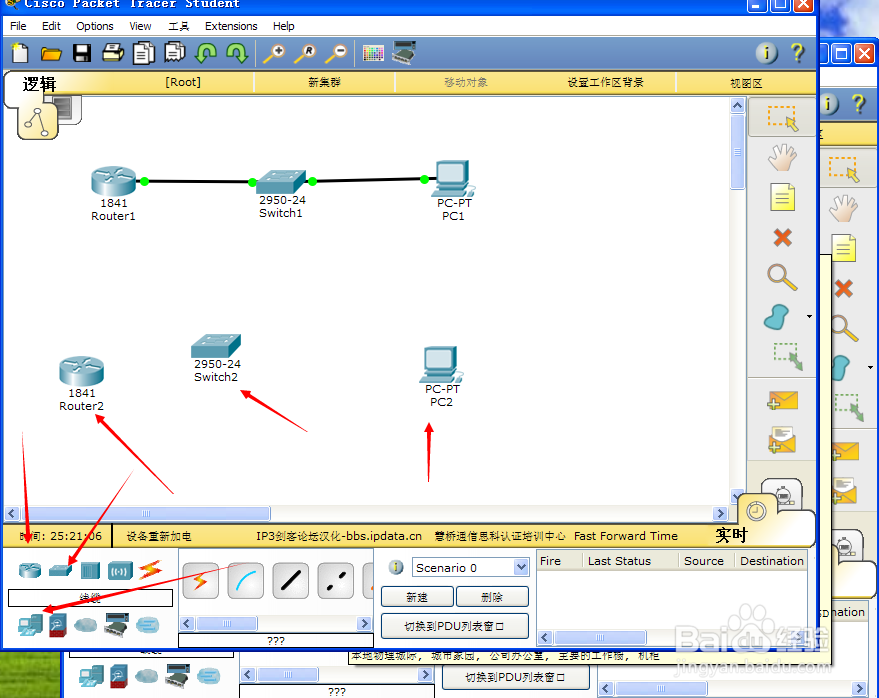

1、首先把路由器、交换机、PC电脑拉到如下图空白处。

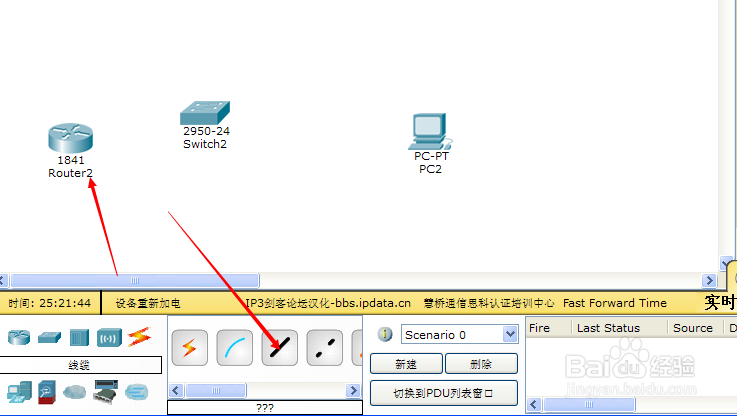

2、在单击直通线，选择直通线。

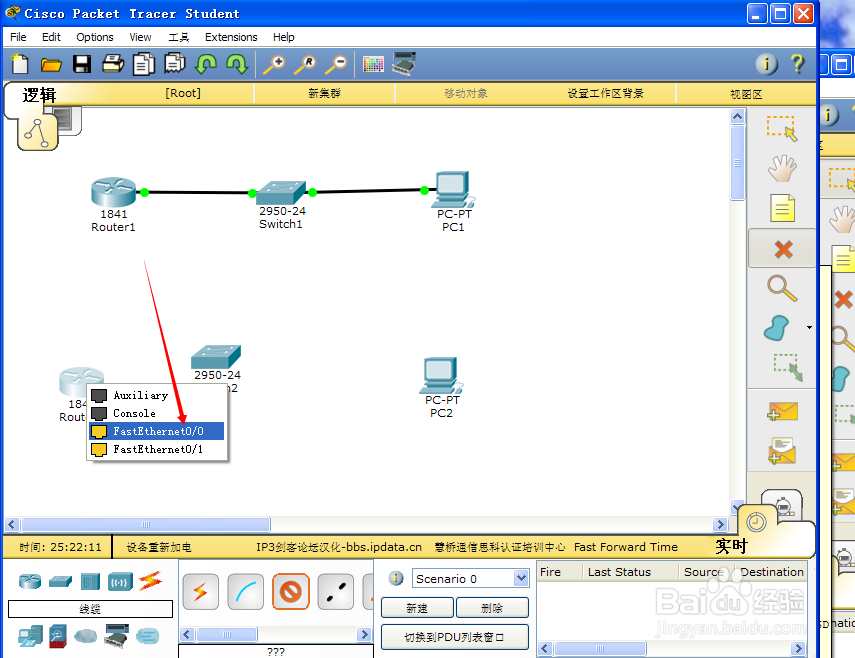

3、在单击路由器F0/0。

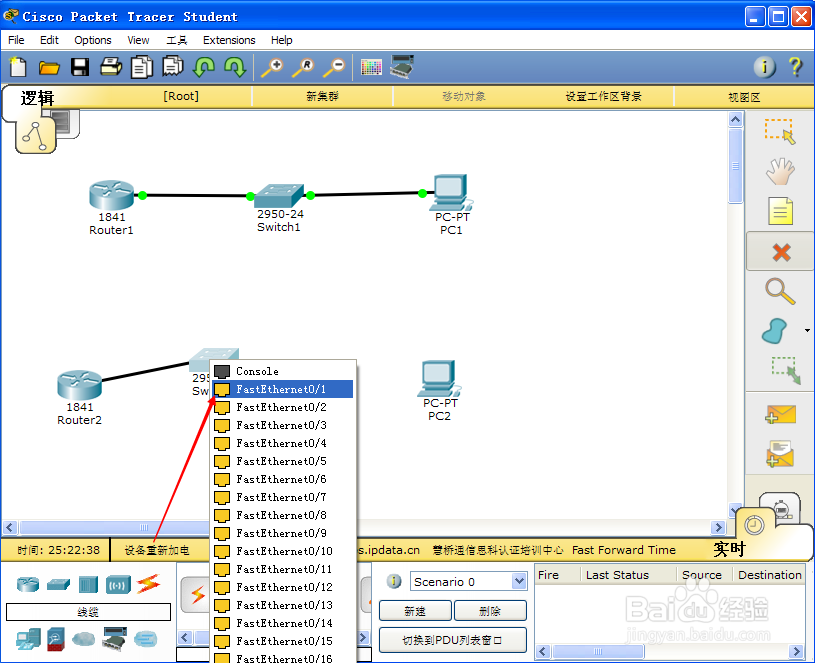

4、在单击交换机选择F0/1口进行连接，也可以连接其它口。

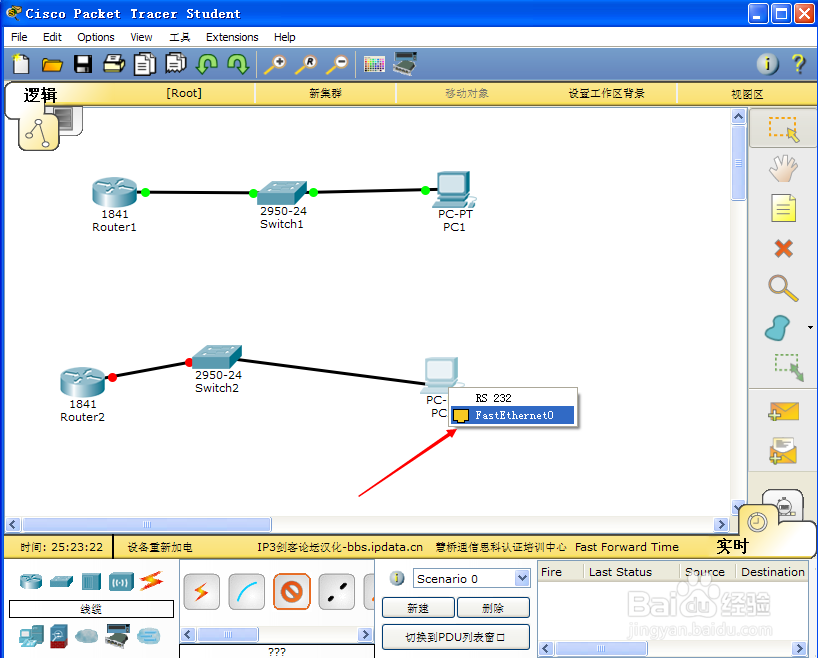

5、在用直通网线交换机和PC机连接。

6、全部连接完后在双击打开路由器，可以看到如下图，这里可以回车键几下。

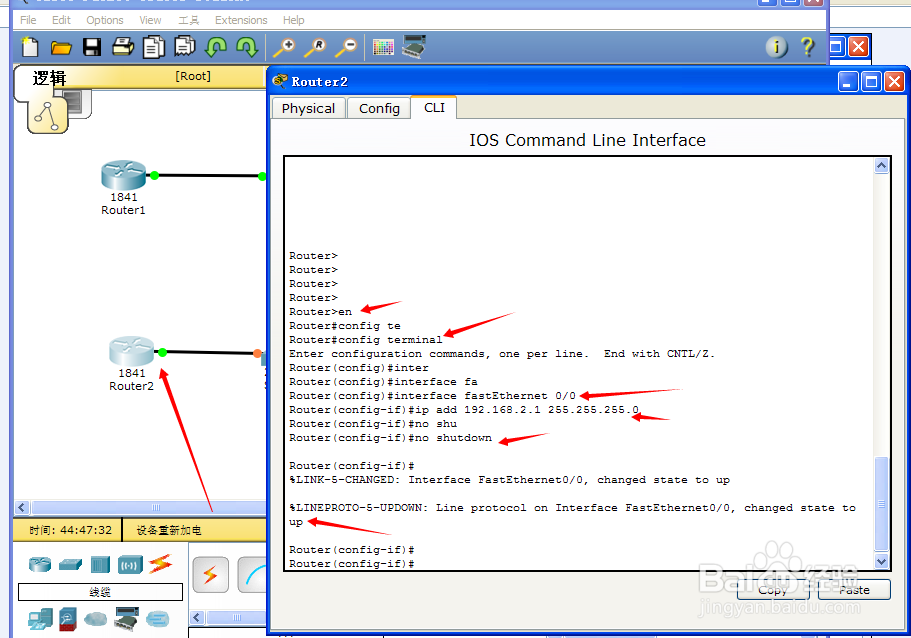

7、输入命令enable回车键进入到特权模式，在输入 con ter回车键进入到全局配置模式。#inter fas 0/0回车键进入到接口，在输入要设置的IP地址。我这里就设置192.168.2.1 25.255.255.0 回车键，在输入no shutdovm开启端口。

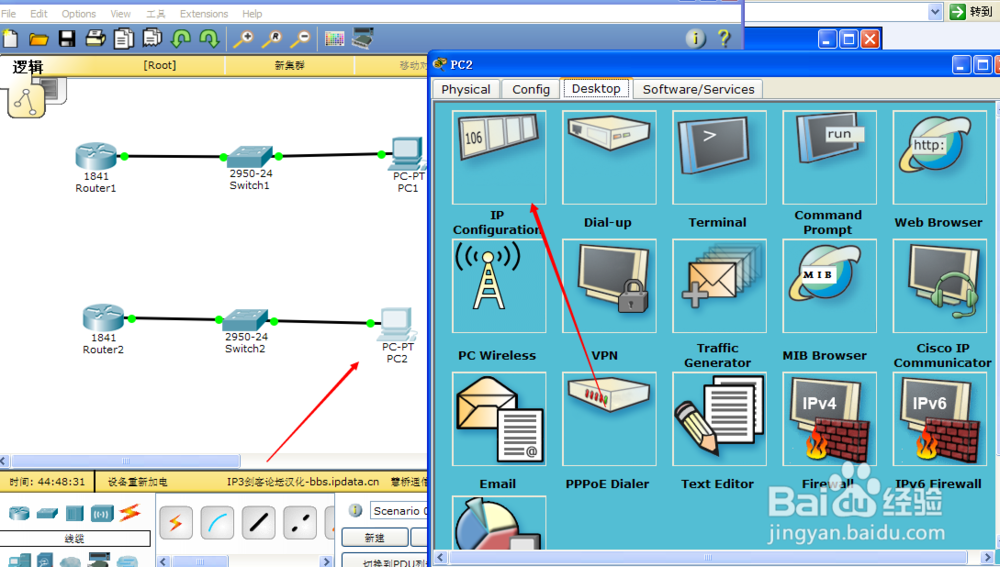

8、这里交换机先不配置先。到下一章会说到！双击PC客户端，在单击IP CONFIG，配置IP地址。

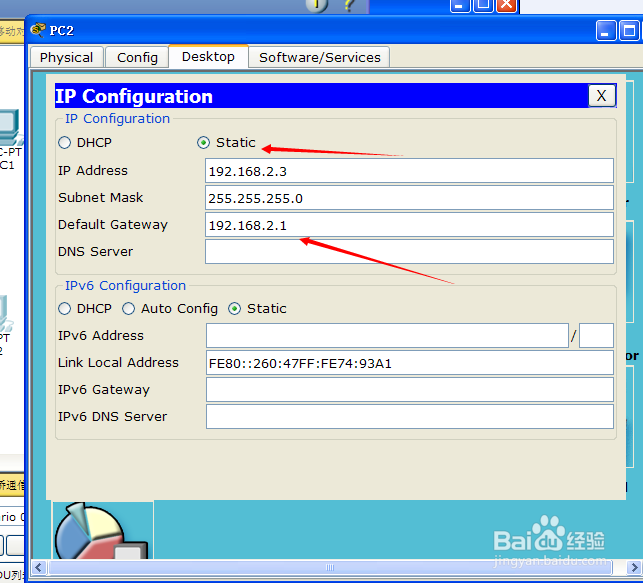

9、这里在选择Static 选择，在输入IP192.168.2.3，网关是192.168.2.1，255.255.255.0是掩码。这里就要注意了，要在路由器上有这一段网段才可以哦。

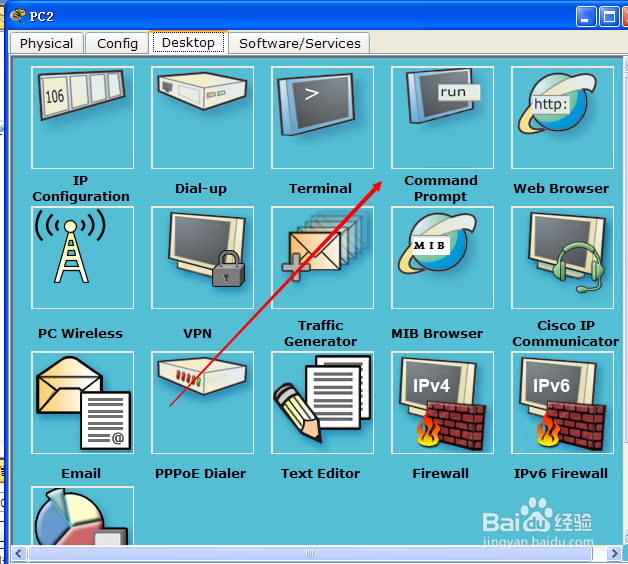

10、在回到PC上在单击run。

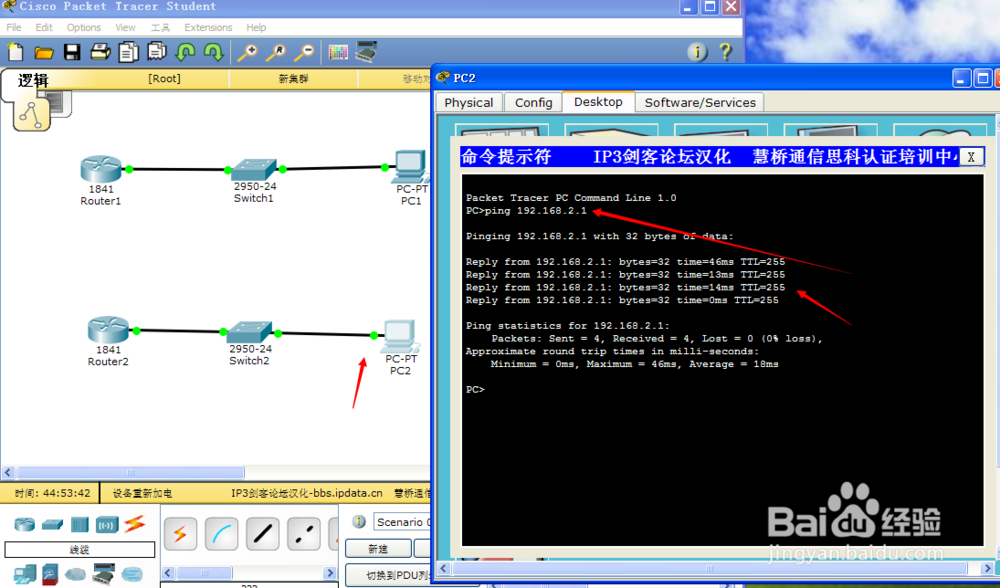

11、在输入ping 192.168.2.1 回车就可以PING得通了，说明路由配置成功了。
