蓝牙CAN工具GCAN-203的设备接线操作

1、GCAN-203智能协议转换器是工业总线改造、无线采集CAN数据的关键性工具，同时该模块具有体积小巧、即插即用等特点，下面介绍下它的接线。

1、首先，对GCAN-203设备进行配置，之后，把设备重新上电，然后确认接线是否正确。

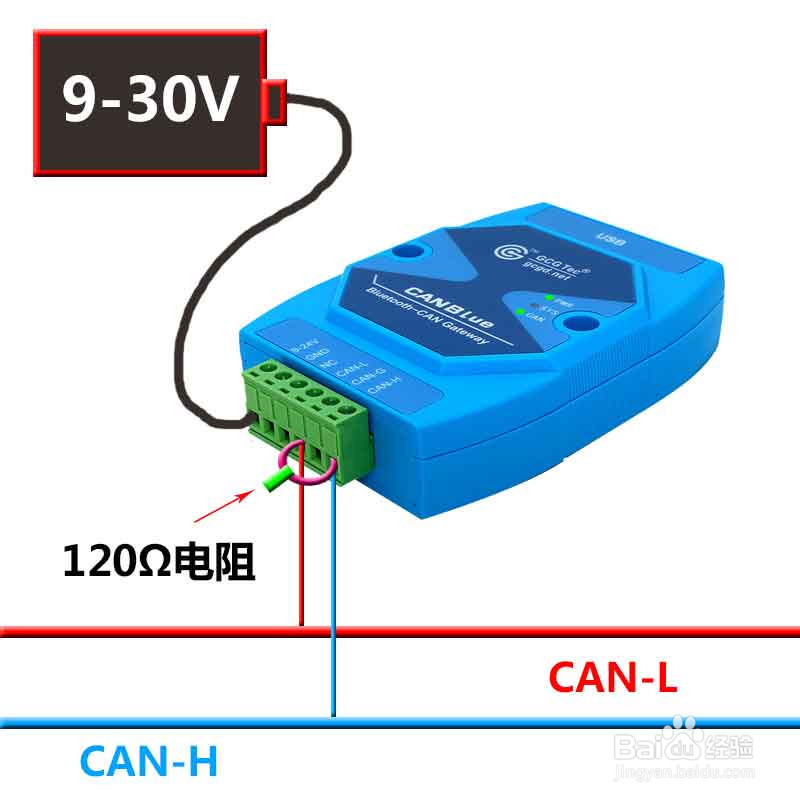

2、若CAN端设备未匹配终端电阻，则需在GCAN-203设备的CAN_L和CAN_H

两个接口之间并联一个120欧姆色环电阻。如图：

1、GCAN-203模块正常使用时建议使用9-30V DC电源供电，禁止使用USB口供电，有可能因供电不足而导致数据丢失。

1、GCAN-203模块正常通信之前，需确保不同设备之间的CAN总线波特率保持一致。GCAN-203设备出厂波特率为250Kbps。若波特率不一致或CAN端测试设备波特率不准确将导致通信失败。我们一般使用USBCAN分析仪设备进行相关波特率的设置，如图：

1、我们使用USBCAN分析仪作为一个CAN节点，与已连接GCAN-203设备的智能手机进行通信。

接线及终端电阻确认无误后，开启ECANtools软件，调用USBCAN设备，选择波特率为250K，完成所有的接线准备工作。
