SF6试验变压器的操作方法

1、普通操作台（箱）线路图：如下

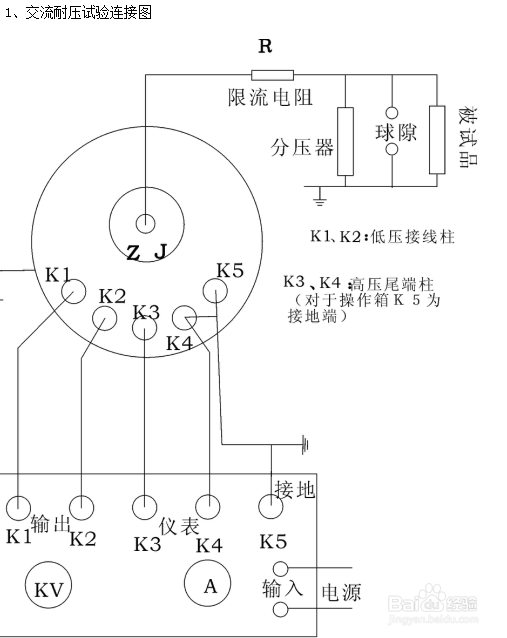

1、交流耐压试验连接图

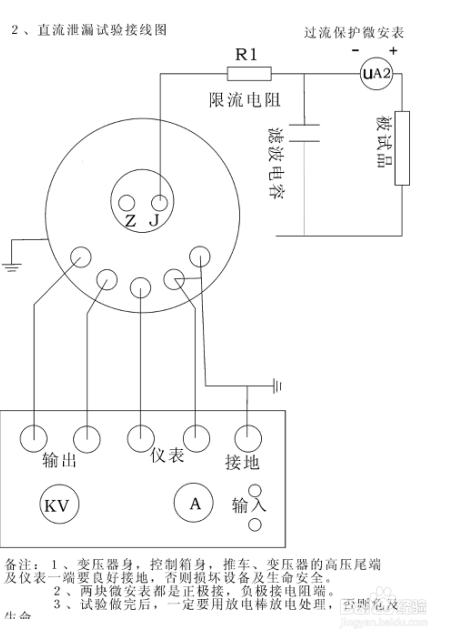

2、直流泄漏试验连接图

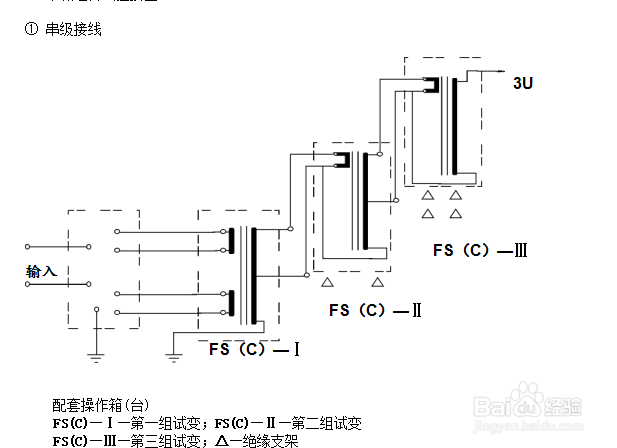

3、串激组合试验接图

1、按上图接线，检查压力表指示内部气体压力是否正常（≥０.3MPA）。

 做交流耐压时短路杆插入孔Ｊ中，做直流泄漏试验，取出短路杆。

限流电阻配置：工频耐压每伏0.3～１欧：直流每伏５～１０欧，一般试                                                   验可不用。

 拆除被试品线引线，套管及器身脏污清除，必要时采用屏蔽措施。

 准备工作和安全措施就绪，空试一次设备。

接上被试品，直流试验应用屏蔽线，以消除杂散泄漏。

合上电源，控制台（箱）电源指示灯、零位指示灯亮，。

按下起动按钮，起动指示灯亮。

 顺时针均匀缓慢旋转调压器手轮，注视电压表读数，当升到额定电压值时应停止旋转调压器手轮。

2、密切注视电流表指示以及耐压时间。

耐压时间到时，应及时反向迅速均匀旋转调压器手轮，直到调压器回至零位。

 做图２实验后用放电棒经电阻放电，然后直接接地放电。

 高压部分可能被充电部位一一放电后，改变或拆除高压引线

 试验完毕。
