ABB变频器 ACS800操作面板简介

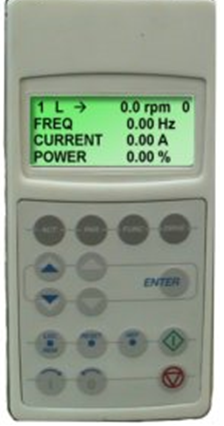

1、Actual ：(显示操作数据或实际信号)

Parameter： (显示和编辑参数名称和参数值)

Function： (进入助手向导和上载/下载参数)

Drive： (在网络中分配传动的ID号)

见下图所示

2、双前头：参数组通过双前头键来更改

单箭头键：参数号通过单箭头键来更改 参数值可以通过箭头键更改

ENTER：ENTER键来更改确认

见下图所示

3、LOC/REM ：在本地和远程切换控制模式

RESET： 故障复位

REF ：通过控制盘设置给定值

Start：（菱形） – 启动变频器

Forward（箭头1 ） Reverse （箭头0）keys -改变电机旋转方向（正转/反转）

Stop：停止变频器

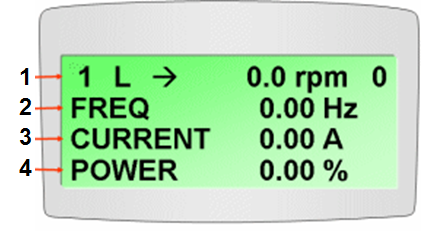

1、第一行显示含义：（如图 1）

1.所选择变频器的ID号

2.控制盘状态:  L = Local     本地 nR = Remote   远程

3.旋转方向:  向右箭头 = Forward(正转) 向左箭头 = Reverse(反转)

4.Value of the reference 给定值

5.Run status: 运行状态

6.I = Run(运行)

7.0 = Stop(停止)

2、第二行显示含义: 运行频率

第三行显示含义: 运行电流

第四行显示含义: 运行功率
