CAD写块的操作及相关知识的解释

1、外部块是只要画图都可以从中调取块的。专业办公较为常用。在命令栏输入“w”就可以创建。

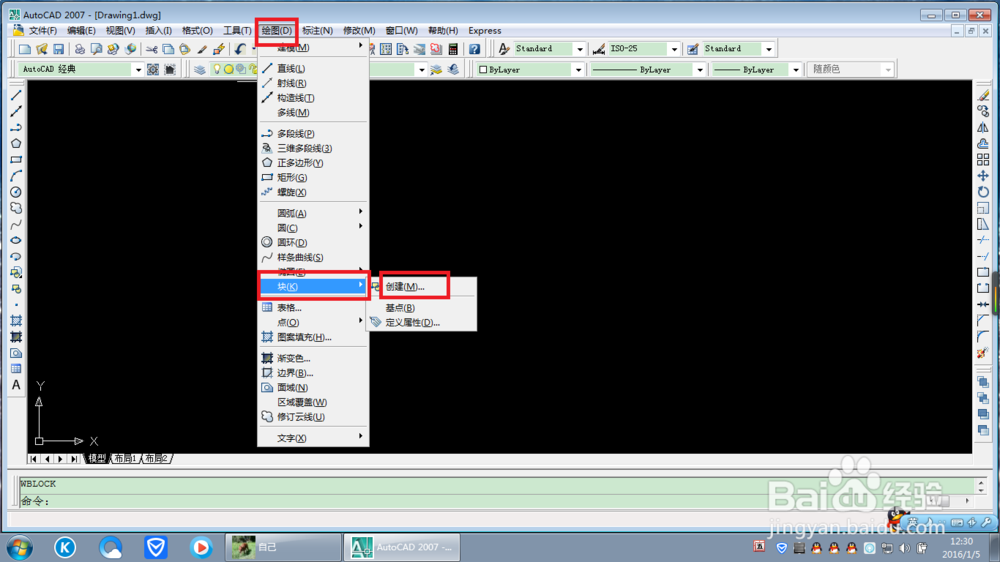

2、内部块就是只可以存在于你画的本副图中，只要用于文件交流。进入方式绘图/块/创建。

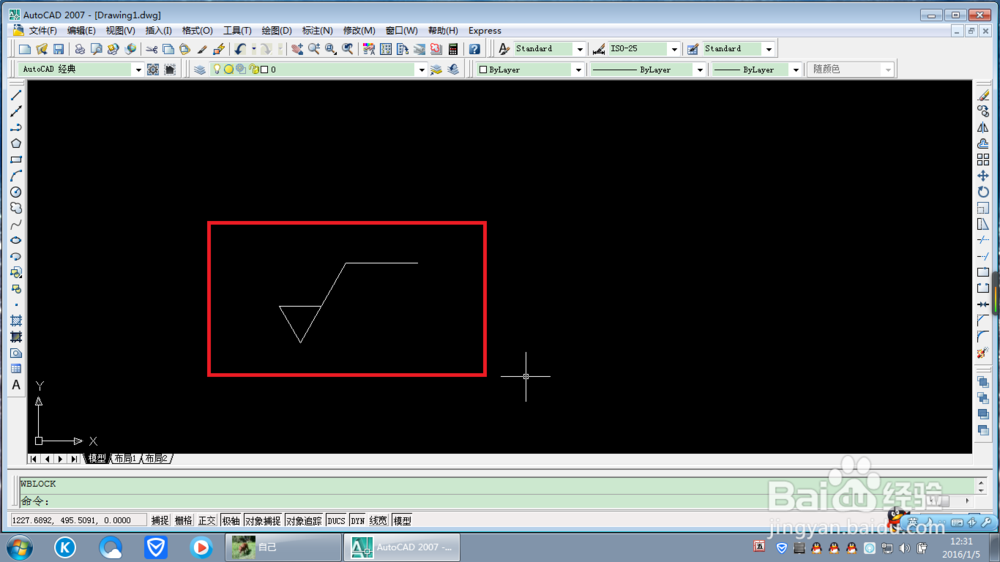

1、先画好需要设定为块的图形。

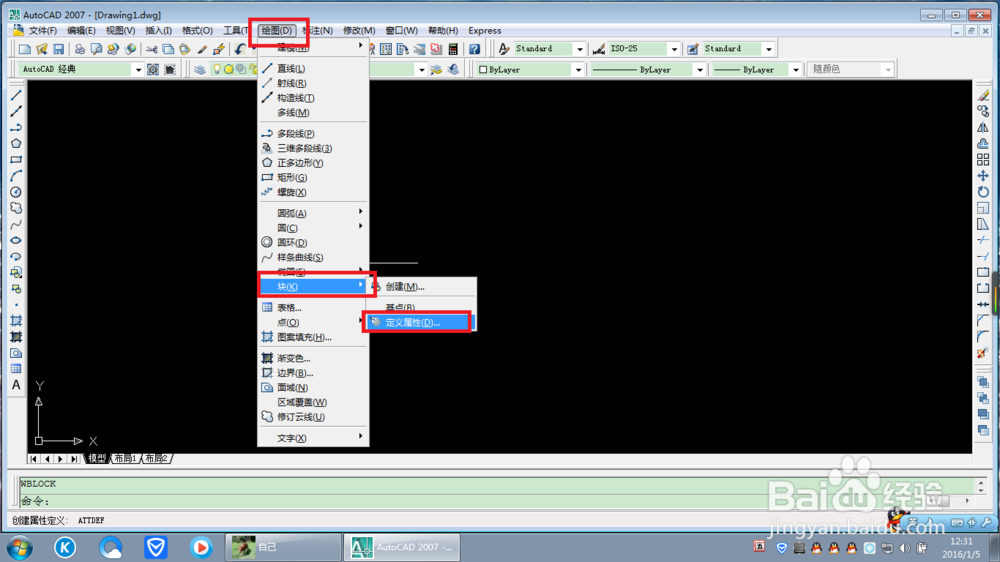

2、为图形添加属性，属性就是要改变的部分。点击绘图/块/属性。进入属性设置。

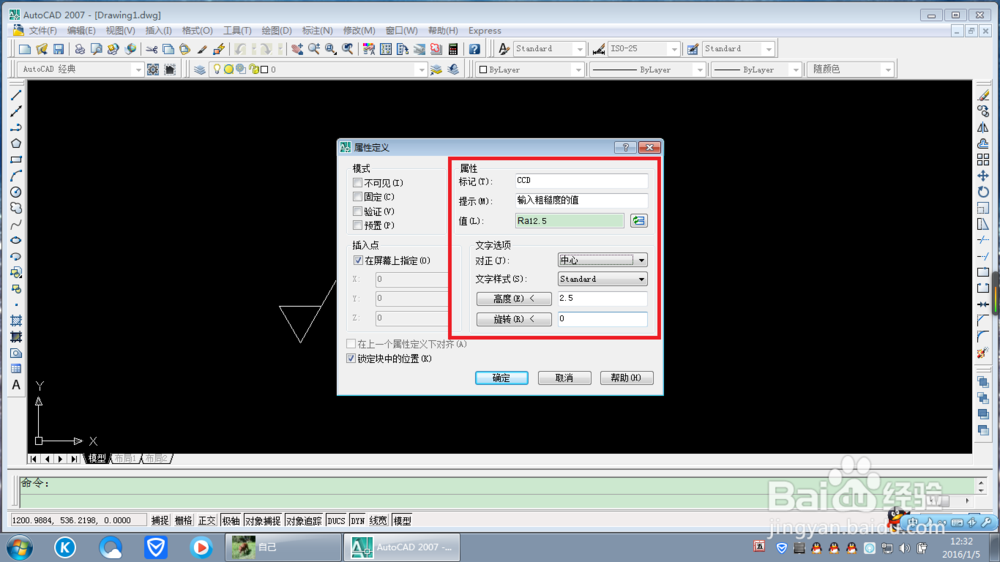

3、设置属性，名称、提示、值，对齐方式及字体，图中数据可参考。

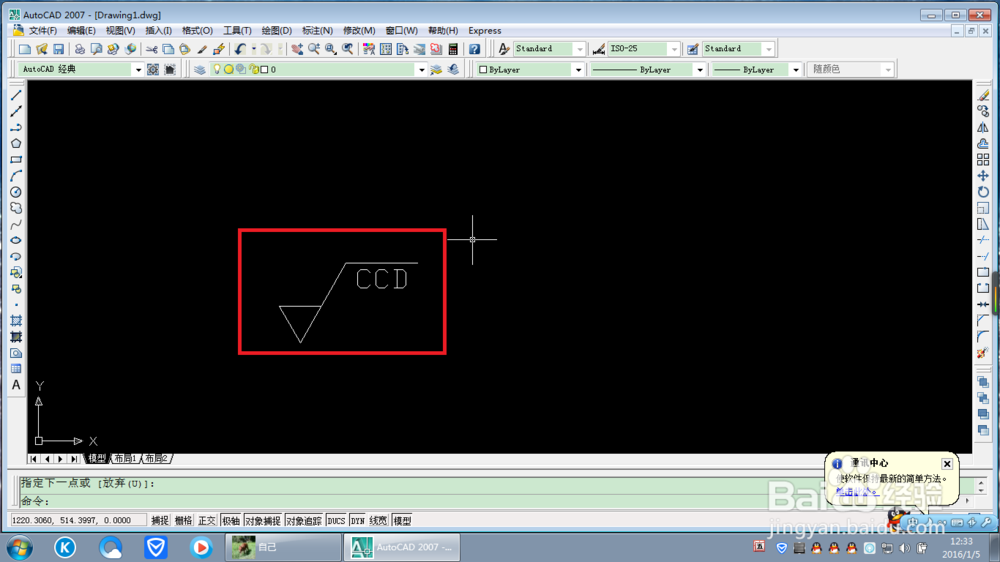

4、将属性移动到适合的位置，粗糙度的位置如图。

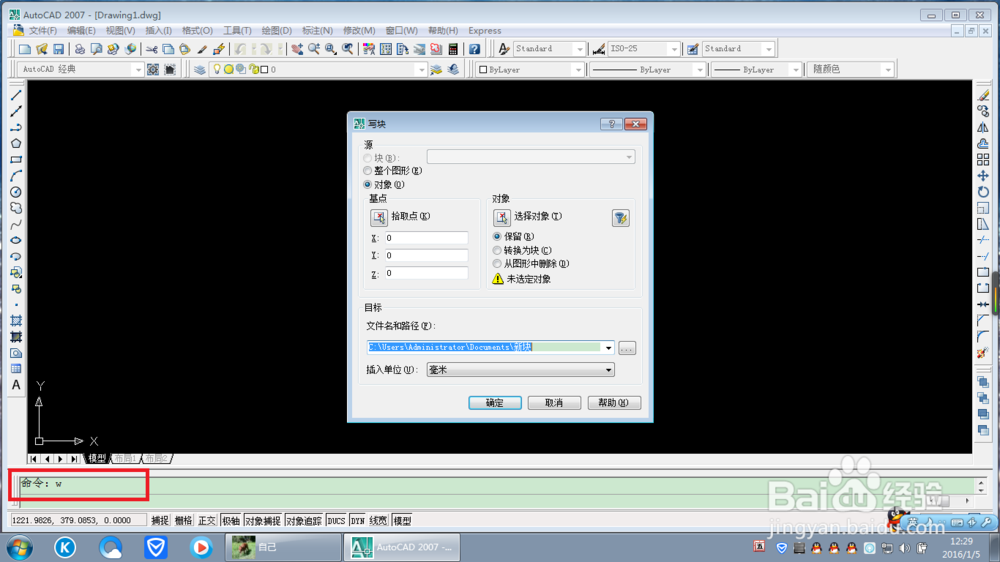

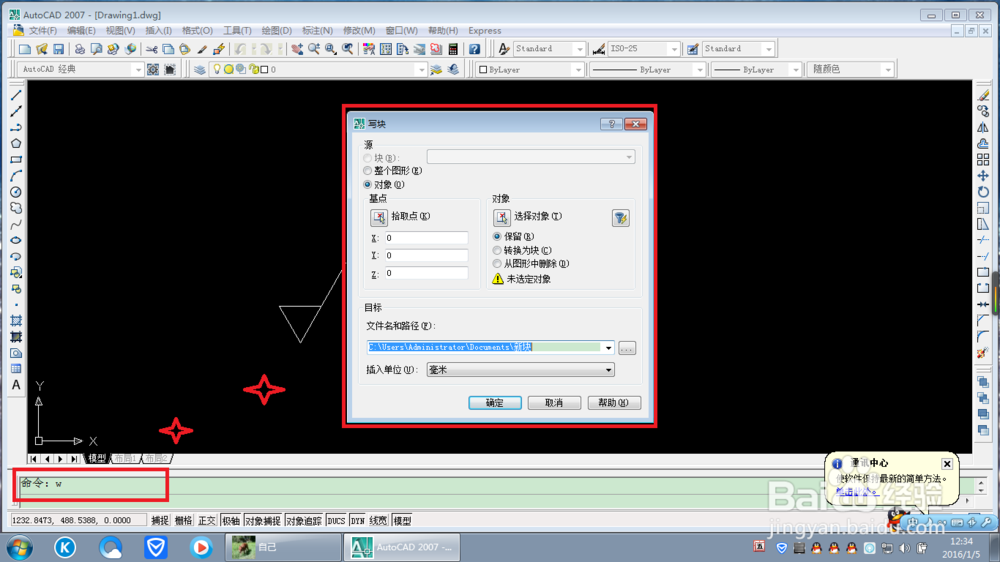

5、创建外部块，在命令栏输入w，进入块编辑。选择块基点及块对象（包括属性）

6、储存在自己方便的位置，点击确定。

7、选择插入/快，进入插入编辑。找到刚刚创建的块，点击确定。

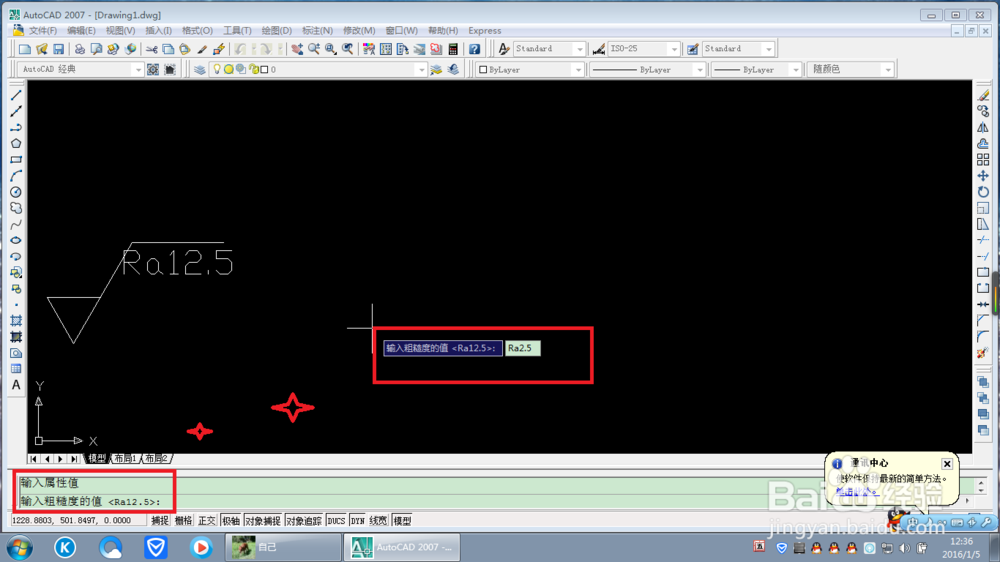

8、最后放在适合的位置，输入改变后的属性值就可。
