示波器维修-泰克数字示波器快速状态自检测方法

1、第一步：系统自诊断（Diagnose/SelfTest）

2、第二步：通道补偿（SPC----SignalPathCompensation）

3、一、首先，要断开所有连接信号和信号连接线。

1、然后按键操作顺序：①点按Utility-----②点按UtilityPage-----③旋转Multipurposea-----④点按SelfTest，结果如下图：

1、在弹出的新窗口中：⑤点按OKRunSelfTest，即可自动进行状态检测。

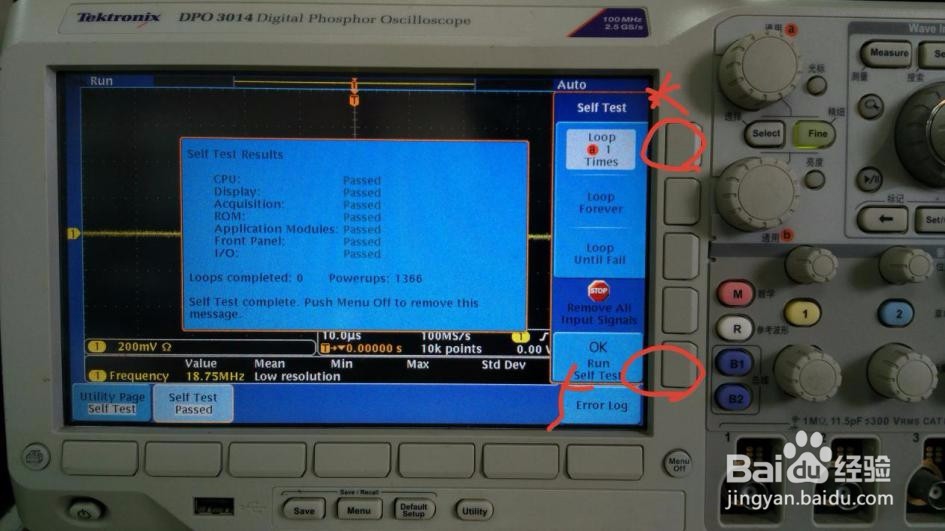

如果下图中的项目均显示绿色Passed（已通过），那么恭喜你，第一步通过了。如果有项目出现红色Failed（未通过），那么就表示相关部分功能模块存在问题，需要维修。

2、二、那么通过自测后就没问题了吗？非也，还需要进行一步关键操作------SPC（信号路径补偿SignalPathCompensation）。

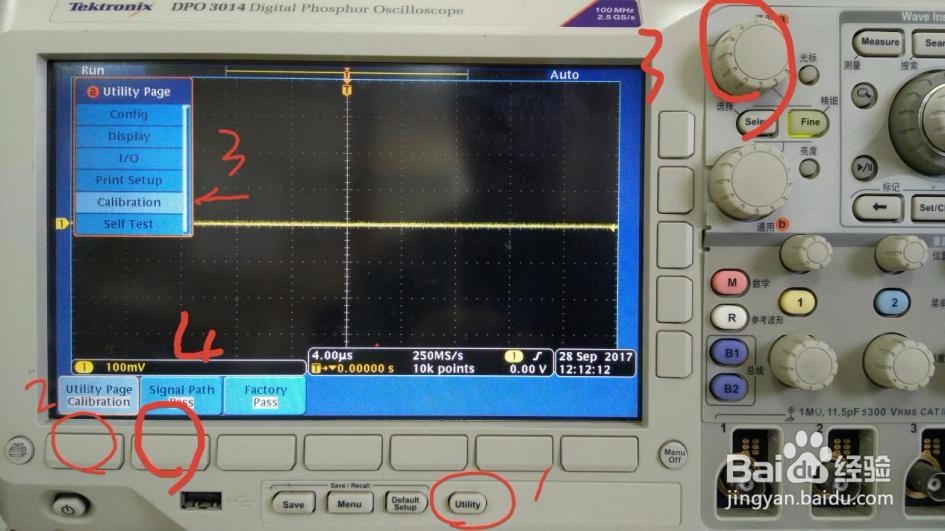

1、操作步骤：①点按Utility-----②点按UtilityPage-----③旋转Multipurposea-----④点按SignalPath，结果如下图：

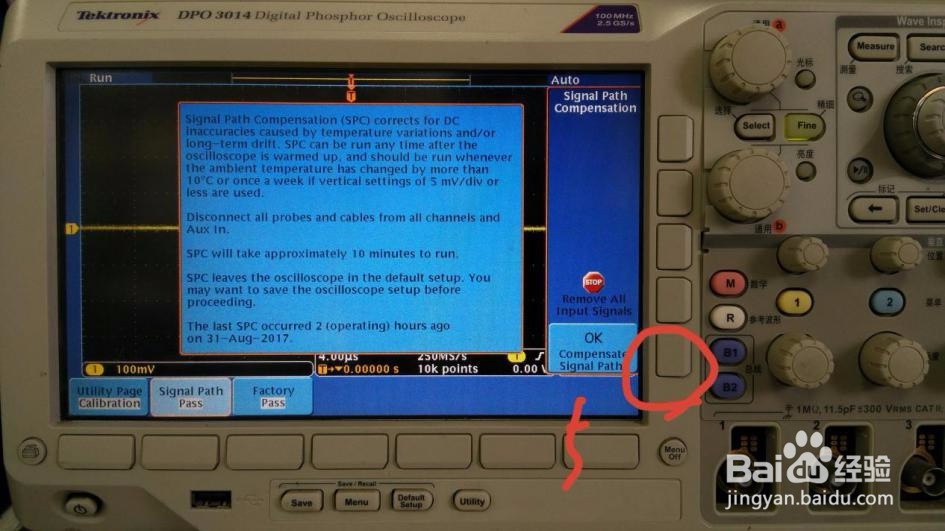

3、在弹出的新窗口中：⑤点按OKCompensationSignalPath，即可自动进行通道补偿（下图）。

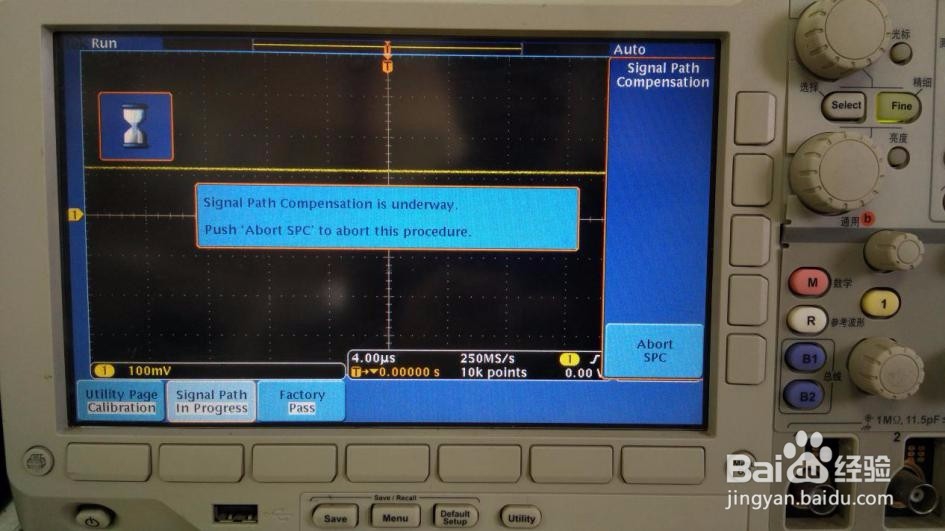

4、经过若干时间等待，如果最终出现如下画面：

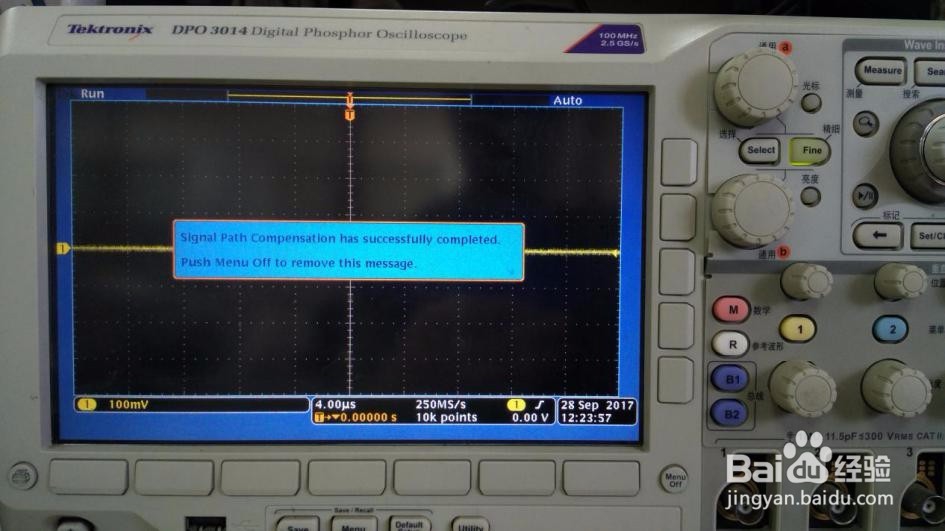

　　恭喜你，通过了。到此为止，可以基本上判定该示波器是正常的。连续点按两次MenuOff键，即可看到下图通过的情况；否则，仪器就存在问题，需要维修了。

5、三、安泰维修特别建议：

　　经常做做SPC，不仅能够及时发现仪器问题，还可以提升测验的精度哟。最关键的是，不需要任何辅助设施，完全没成本的，只是要花费您一点宝贵的时间就可以检测出示波器到底有没有问题；
