ADDXP画原理图的两点细节经验

1、手下在原理图界面，右键菜单中操作一番添加一个矩形框：

右键——放置——绘图工具——矩形；

2、进一步，我们通过两点拖拽一个矩形。

然后我们在矩形中放置文字。

当我们框选拖拽文字时，发现拖拽的却是框框，这不科学。

3、此时我们双击框框，不要勾选DRAW SOLID，勾选transparent.

4、此时同样的拖拽方法，我们可以看到直接对文字进行了拖拽；所以本经验非常有效。

1、我们定义网格后，一般线段拖拽都是沿着网格格点移动。

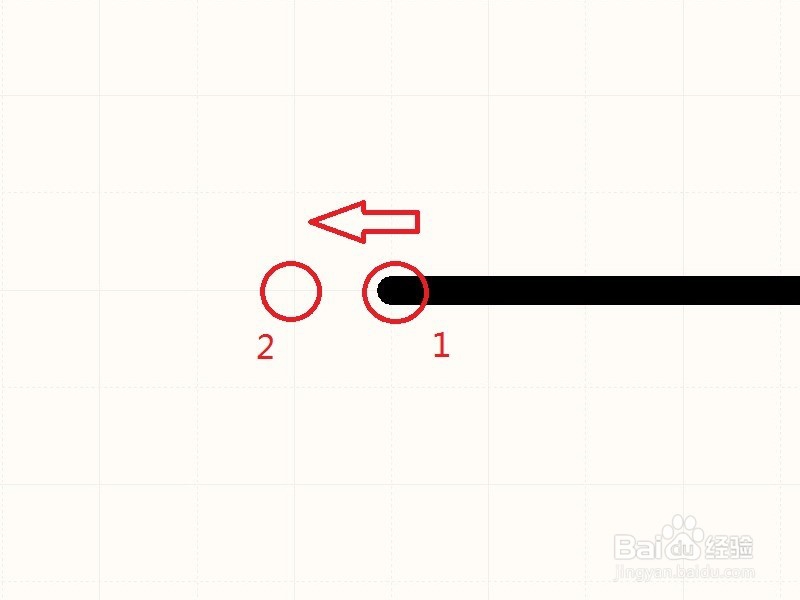

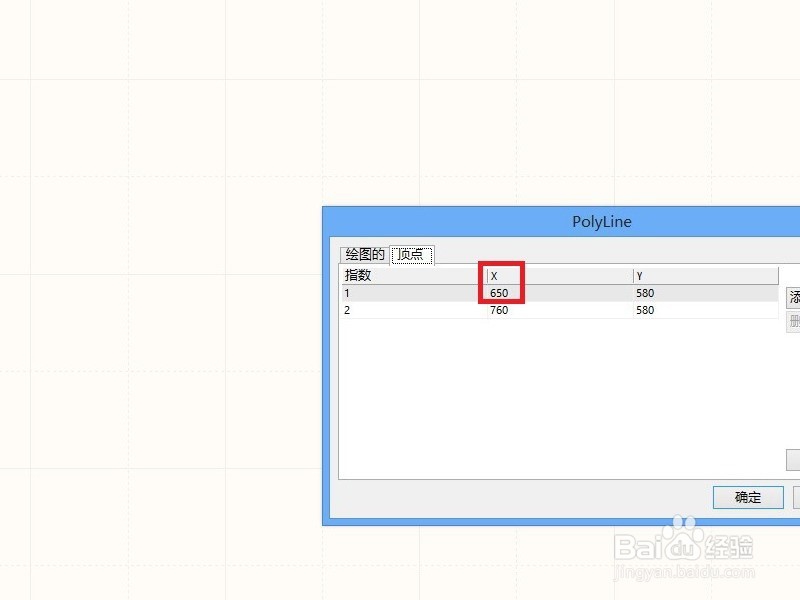

我们可以看到左侧点坐标为650.我们最少将其拖拽一个网格。

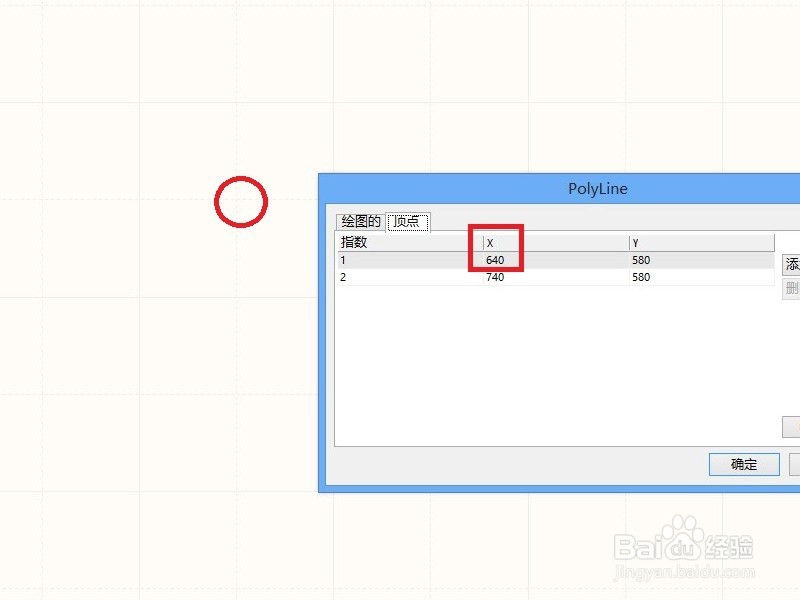

2、此时可以看到一个网格距离是10，此时坐标编程640。

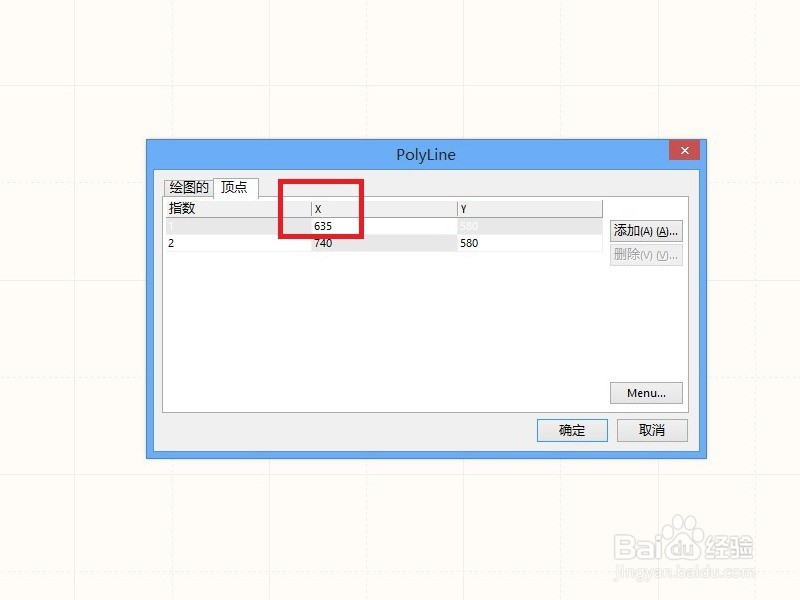

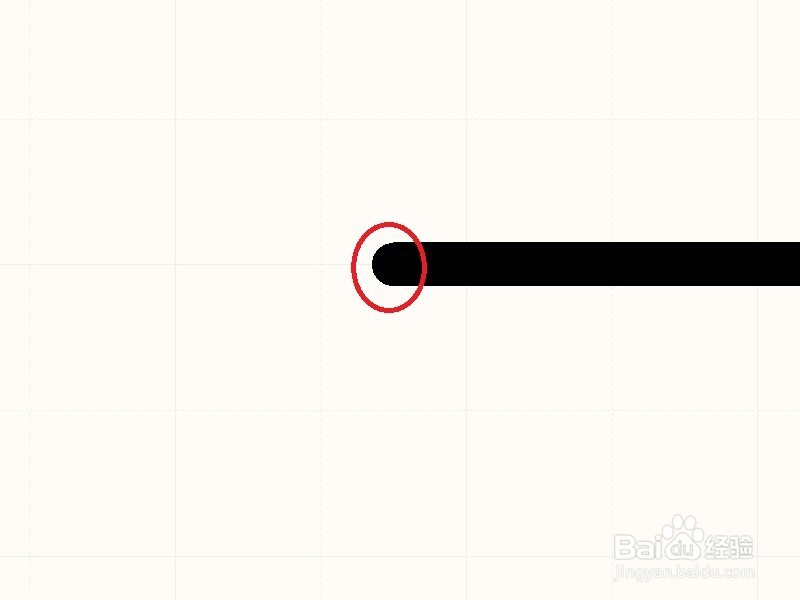

3、其实我们可以自定义左侧点的坐标点位635.这样线段最左侧停留在网格中间，所以本经验有效。
