SolidWorks钣金件倒圆角的方法

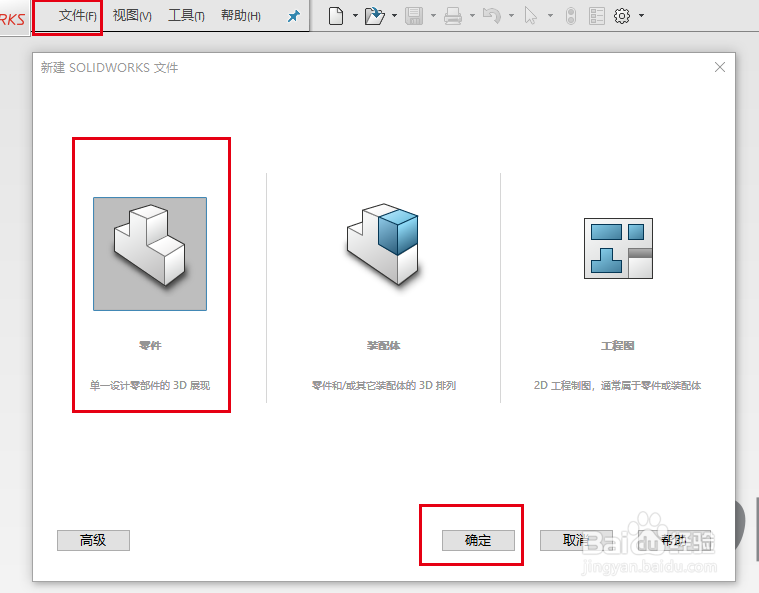

1、打开SolidWorks2016软件，点文件，找到新建，出现一个如图所示的窗口，选择零件，然后点确定。

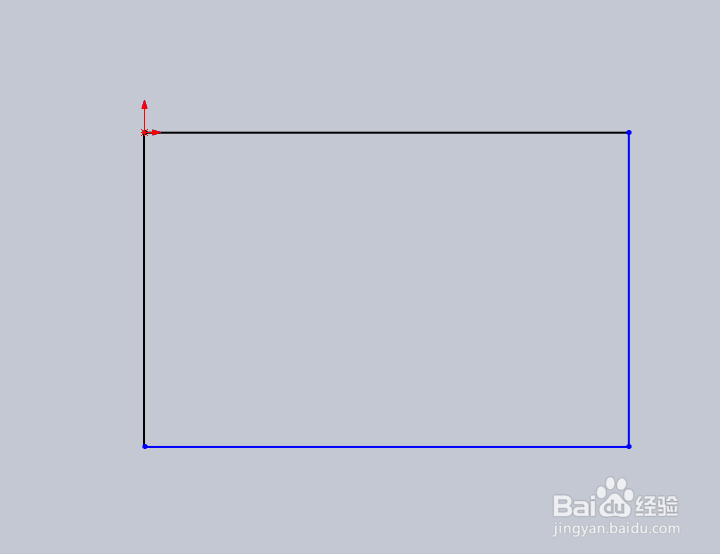

2、进入到一个新的零件界面，这时候选择前视基准面为绘图平面，绘制一个如图所示的长方形草图。

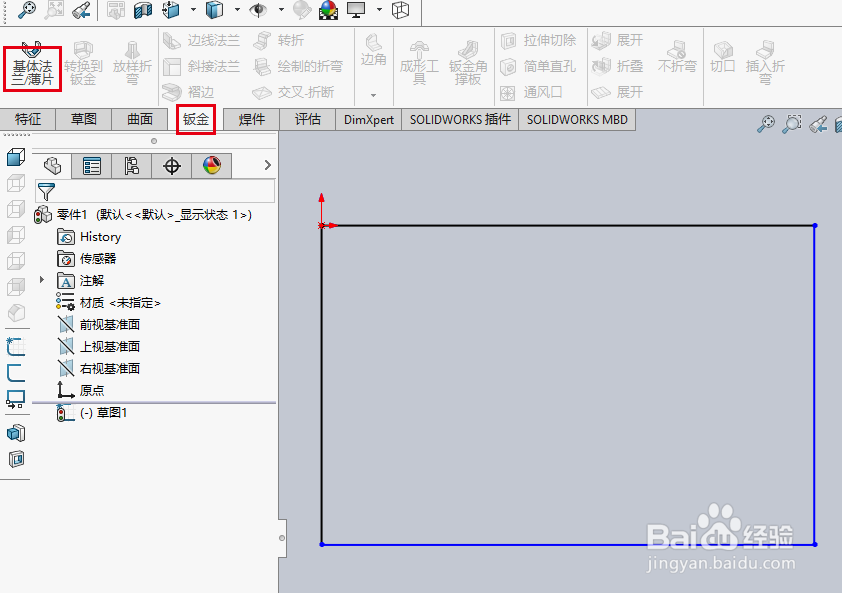

3、在菜单栏工具栏找到“钣金”里面的“基体法兰/薄片”命令。

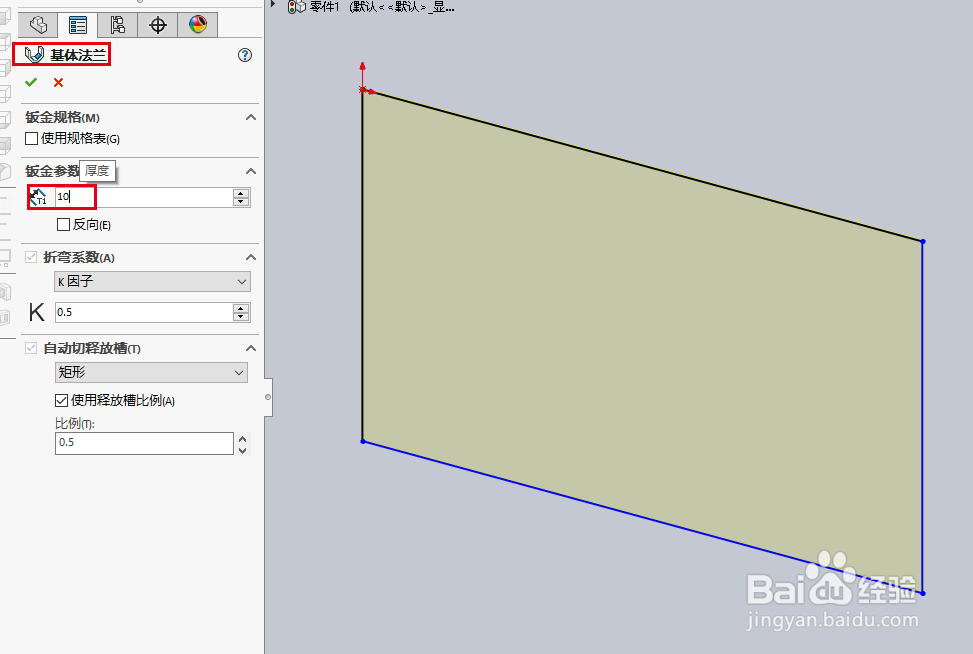

4、出现一个“基体法兰”参数窗口，填写相关参数。

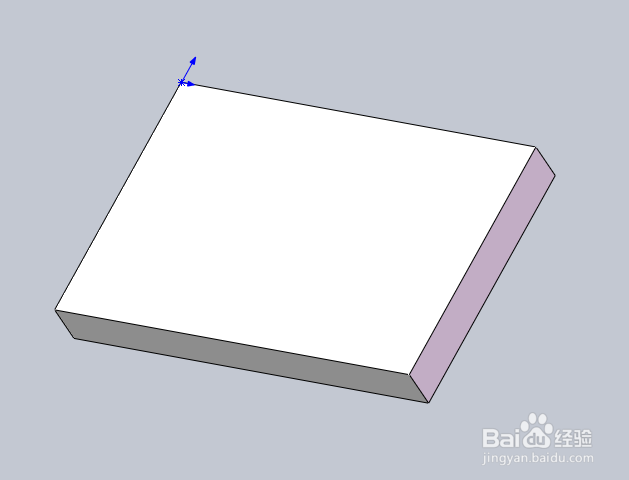

5、点确定，出现一个如图所示的钣金件。

6、在“钣金”命令找到“边角”里面的“断开边角/边角剪裁”工具。

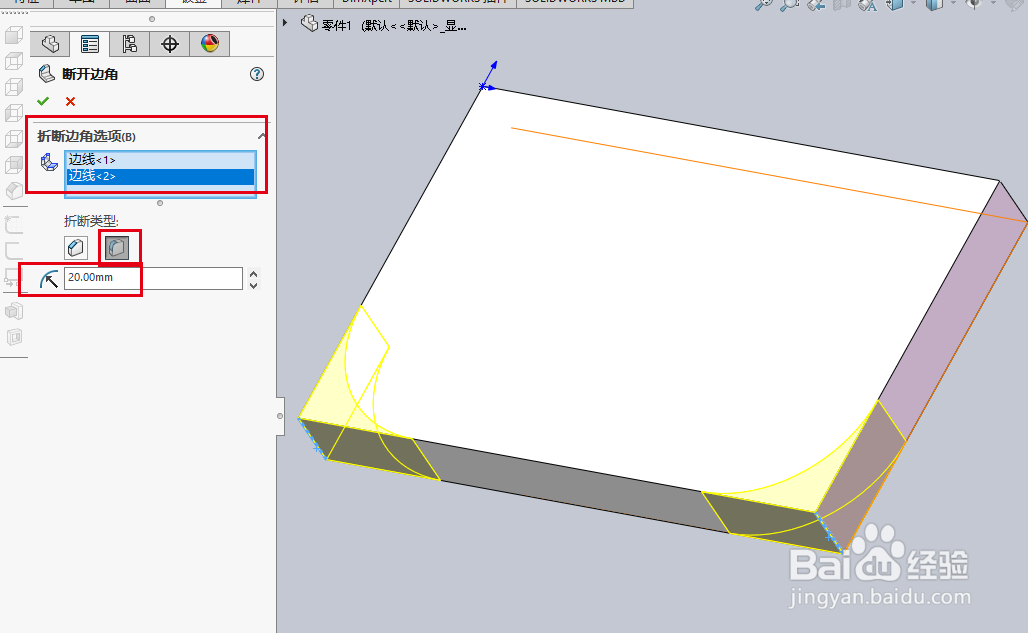

7、出现一个“断开边角”参数填写窗口，折断边角选项选择要倒圆角的边，折断类型选择圆角，半径填写20。

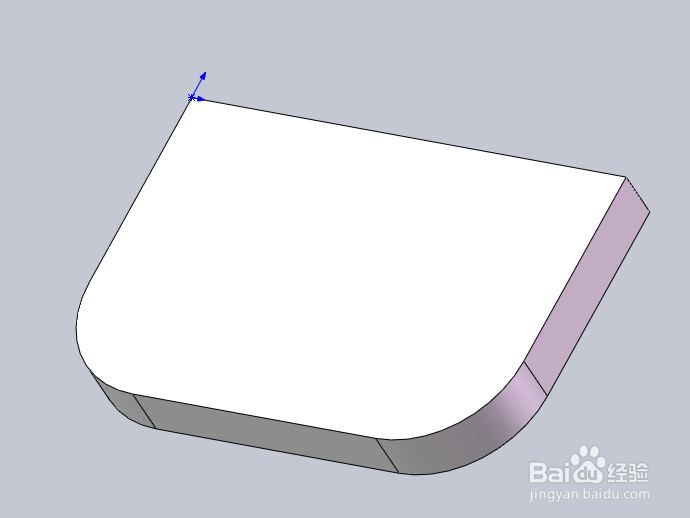

8、点确定，这样钣金件倒圆角的效果就如图所示。
