二次压降及负荷测试仪使用攻略

在电厂及变电站电能计量回路中，室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离，一般在200～400 m左右，整个回路有接线端子排、开关、熔断器及导线，必然存在着接触电阻、导线电阻及分布参数，从而就存在着一定的回路阻抗，造成电压互感器与电能表间的二次回路上有电压降。电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。电压互感器二次电压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。



工具/原料

仪器使用说明书 1份

充电器 1个

钳表 1只

RS232连接线 1根

测试线 1套

200米放线车 1套

合格证/保修卡 1份

二次压降测试时仪器主要技术指标

1)测量范围：比差：0.001%～10.00% 角差：0.01’ ～300’

2)分 辨 率：比差：0.001% 角差：0.01’

3)仪器基本误差

X=(1%×X+1%×Y2个字);

Y=(1%×X+1%×Y2个字)。

2个字—仪器的量化误差

4)电压表头准确度：1.0%

5)工作范围

电压：(46～120)V

6)仪器指示动作值(提示错误)

误差：比差大于20%或角差大于600’。

电压：电压<2.0V。

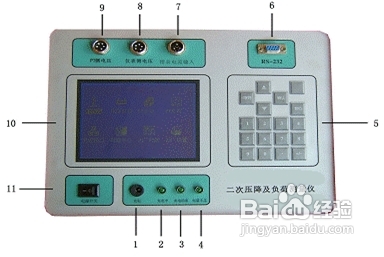

面板说明

① 充电电源



② 正在充电

③ 充电已经充满

④ 电量不足

⑤ 操作按键

⑥ RS232通讯口

⑦ 钳表电流输入

⑧ 仪表侧电压输入

⑨ PT侧电压输入

⑩ 液晶显示器

⑪ 电源开关

步骤/方法

1.首先进行压降自校



现场运行时，常有大电流，高电压的存在，加之由于现在PT侧和仪表侧的距离很远，所以要用放线车，放线车本身也会带来一定的误差，所以要进行自校。



a.开机按任意键进入主菜单，选择压降自校（选择方法：上下键可以移动光标，确定键选择，取消键退出。）。



b.选择三相四线自校。



c.仪器中的数据是上次或出厂时保存的压降自校值，按确定仪器就开始进行自校。



d.测试结束后，如果需要保存数据，按数字键“1”重新测量，按数字键“2”存储。



e.关机拆线。



2.进行压降测试



a.开机按“确定”键入主菜单，选择压降测试菜单，进入后选择测试方式（有PT侧和表计侧，选择方法是光标移动到要选择的内容，按确定键后在下拉列表中按上下键移动光标，确定键选择）,自校状态（带自校和不带自校）选择将决定仪器是否减去自校时测试的现场误差值。输入各相参数。



b.光标移动到确定上，按确定键进入压降测试选择菜单，选三相四线自动测试，进入三相四线测试选择菜单，选择三相自动测试。



c.如需重测，按数字键“1”即可



d. 如需存储按数字键“2”即可



e:关机，拆线。



注意事项

为了保证工作人员在现场试验中的人身安全和电力系统发、供、配电气设备的安全运行，必须严格执行DL409-1991《电业安全工作规程》。



电气设备分为高压和低压两种



高压：设备对地电压在250V以上者；



低压：设备对地电压在250V及以下者；



工作人员与带电高压设备的安全距离
