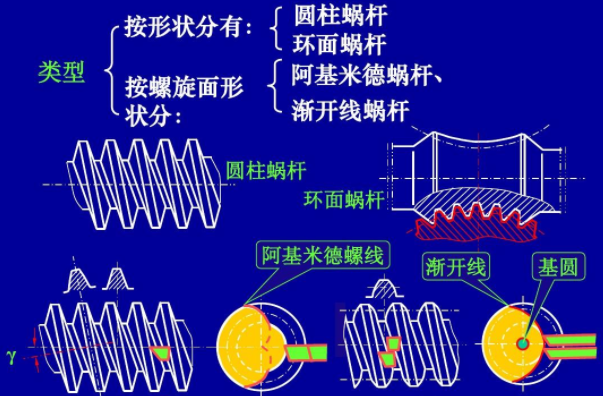

蜗杆的轴向和法向模数

蜗杆的轴向和法向模数计算时是用蜗杆轴向模数和蜗轮端面模数。

在蜗杆传动中，规定蜗杆的轴向模数和蜗轮的端面模数为标准模数。蜗杆传动的正确啮合条件是：蜗杆的轴向模数和轴向压力角与蜗轮的端面模数和端面压力角应分别相等，且为标准值;同时，蜗杆分度圆柱上的导程角应等于蜗轮分度圆上的螺旋角，且旋向相同。

蜗轮

模数是设计、制造蜗轮蜗杆或者齿轮的重要参数。由于模数m与齿距p互成正比，而齿距p决定了轮齿的大小，所以m的大小反映了轮齿的大小。模数大，轮齿就大，在其他条件相同的情况下，齿轮的承载能力也就大；反之承载能力就小。另外，能配对啮合的两个齿轮，其模数必须相等。加工齿轮也须选用与蜗轮模数相同的刀具，因而模数又是选择刀具的依据。
