监控立杆cad图标怎么画

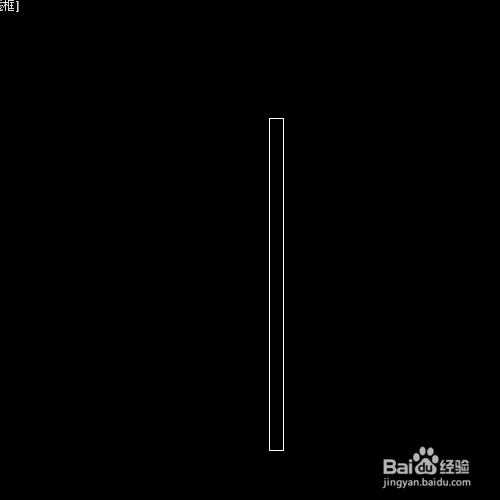

1、首先在打开的软件中我们绘制一个1600*70的矩形，来作为立杆的主体使用。

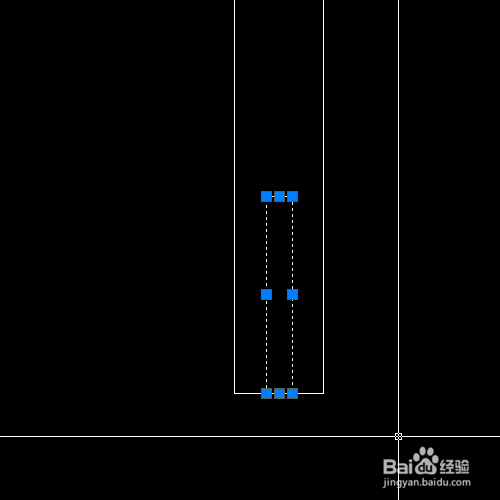

2、然后在立杆的底部绘制一个150*20的矩形与立杆的杆柱中心对齐。

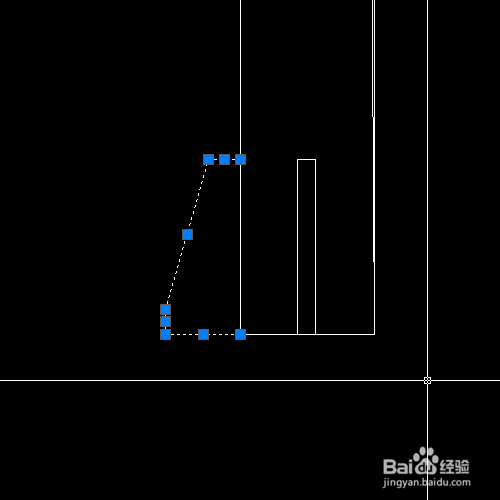

3、然后在立杆的左侧绘制一个梯形，作为焊接件。

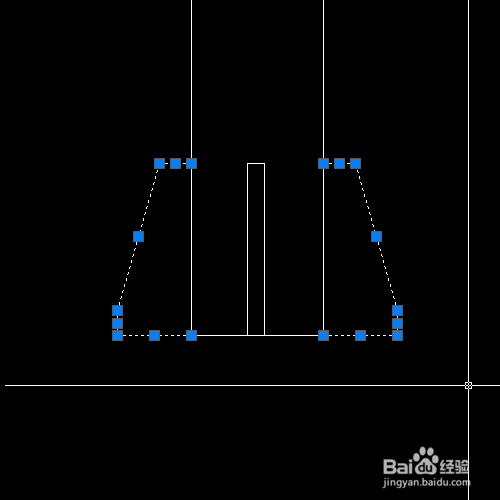

用镜像工具镜像至右侧。

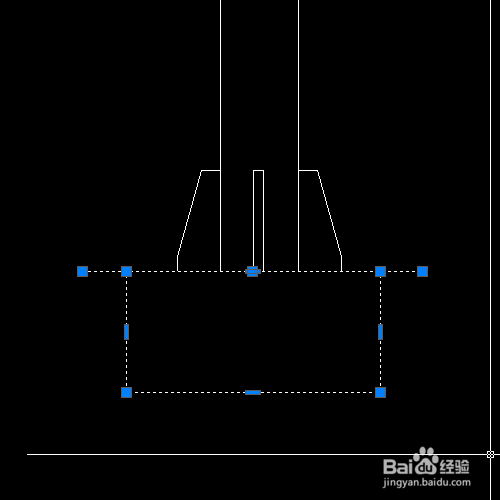

4、在灯杆的下方绘制一个矩形，中心与灯杆中心对齐。

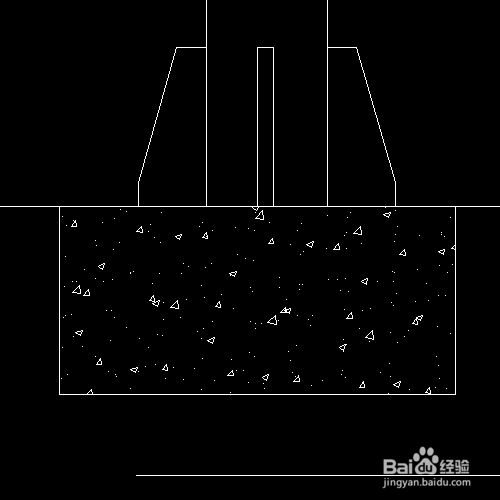

在绘制的矩形内填充混凝土图案。

5、然后我们用矩形工具绘制螺栓和螺帽，并镜像至右侧。

6、在立杆顶端绘制一个20*300的矩形，作为监控的平杆。

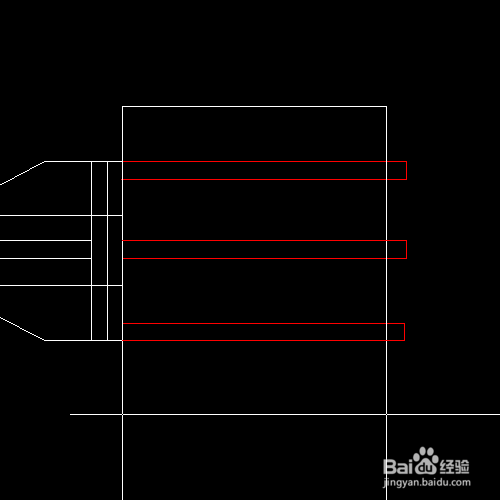

7、用绘制底部相同的方法在平杆上绘制焊接件。

用矩形工具在立杆上绘制。

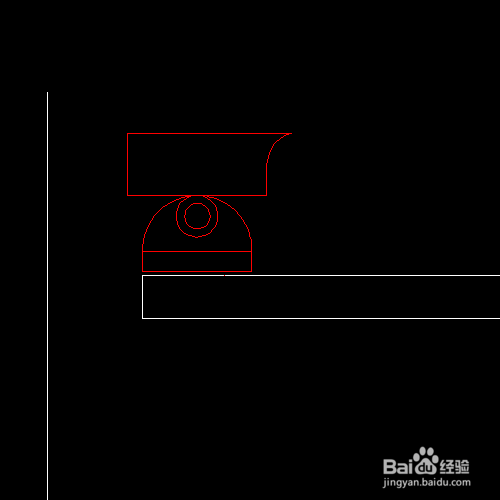

8、在平杆的末端绘制一个摄像头。

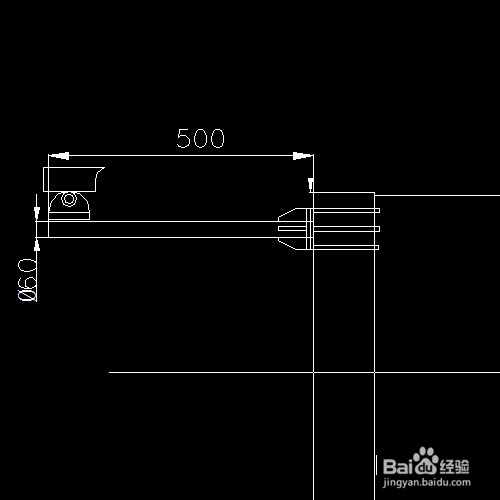

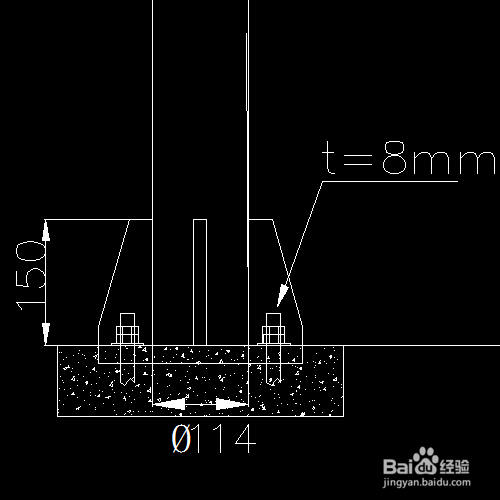

9、然后标注尺寸。

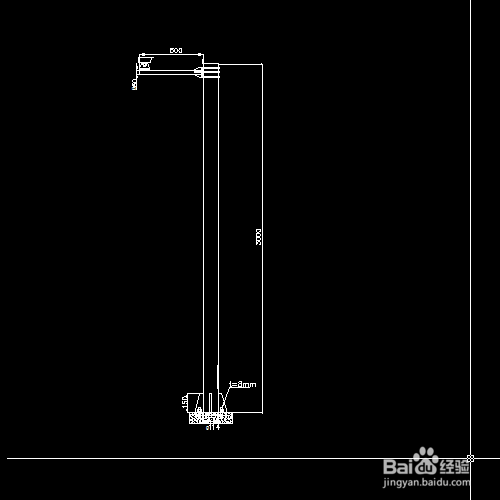

10、监控立杆绘制完成。
