南方CASS入门：[7]如何批量分幅

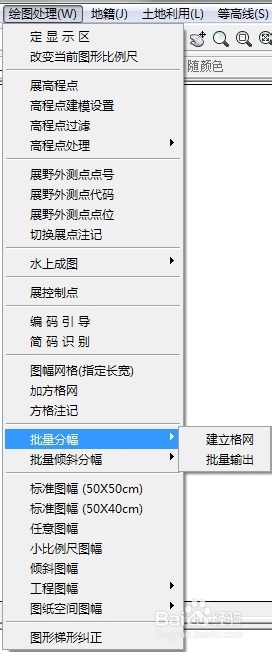

1、把地形图绘制好之后，就可以准备分幅了，点击菜单中的建立格网。CAD提示选择图幅尺寸，有50*50和50*40两种以及自定义格式，这里的单位是厘米，也就是打印出来后图纸的尺寸。

2、选择好图幅尺寸，CAD会提示你选择测图的两个角点，这两个角点将形成一个矩形，选择时要把地形图全部包括在两个角点之内。

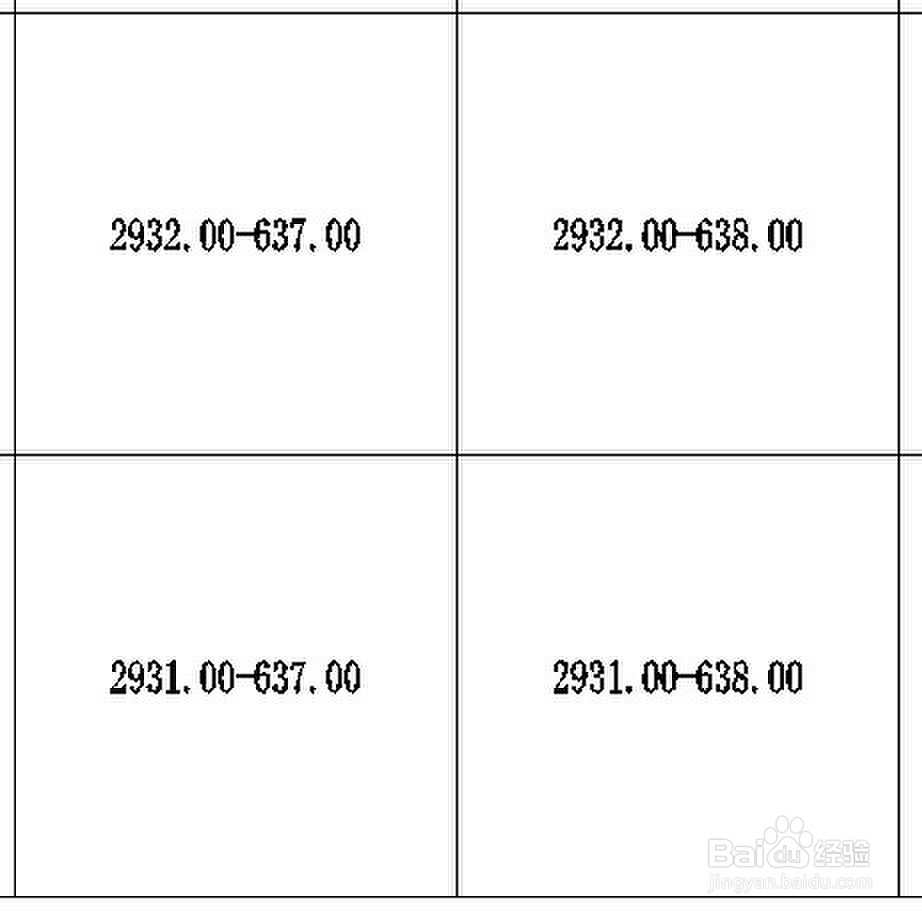

3、选择好两个角点后，CASS会在选择的两个角点内生成若干个你设置的图幅矩形。矩形中的的字符为矩形左下角坐标。前面的数值为X坐标，后面的数值为Y坐标，注意，这个坐标是需要乘以1000的。比如2931.00-638.00，则左下角坐标x为2931000,Y为638000。

4、检查生成的矩形，把矩形内没有地形的矩形删除掉。然后把矩形内坐标更改为图幅名，如果图幅内有地名的话，可以使用地名作为图幅名。也可以以数字来做为图幅名，以数字做为图幅名应该把按顺序先标第一横排，接着第二横排这样标。

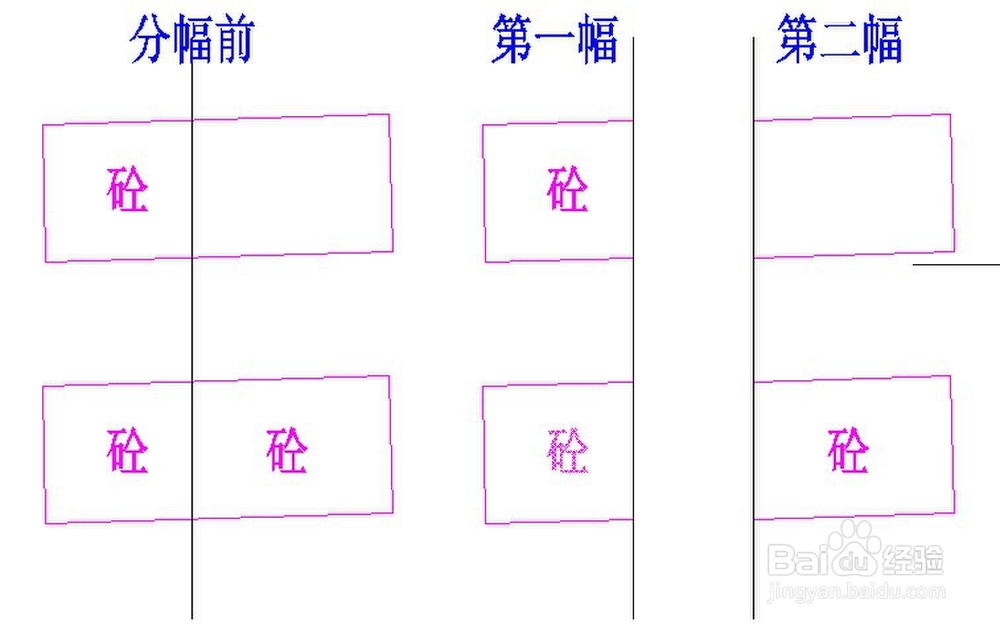

5、标注好图幅名，地形需要调整地形图中某些位置。比如下图中的砼房，分幅前的砼房，分幅线经过房中央把房屋分面两份，分幅后房屋就分别分布在两张图内，而房屋标注只会在一张图内出现，这会影响地形图的使用。所以分幅前应该照下图中第二幅房屋一样标注。同样其它地物需要标注的也应该作相应的调整。

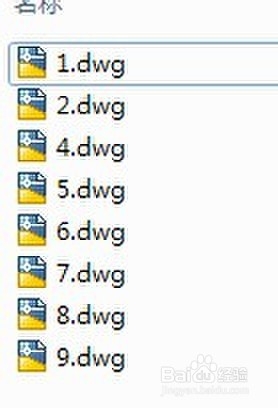

6、点击步骤1中的批量输出菜单，选择输出目录。CASS会把你设置的矩形内的地形分幅输出到以图幅名为文件名的文件中。

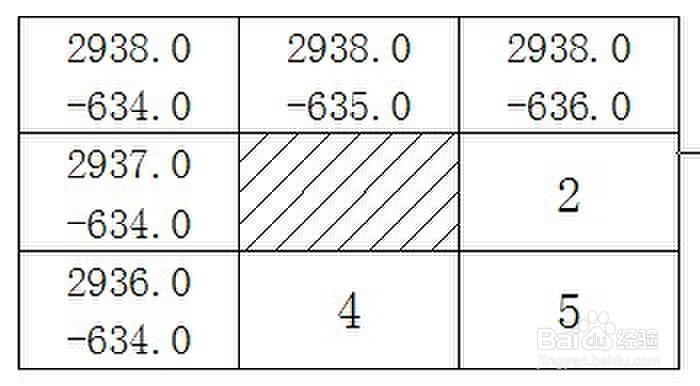

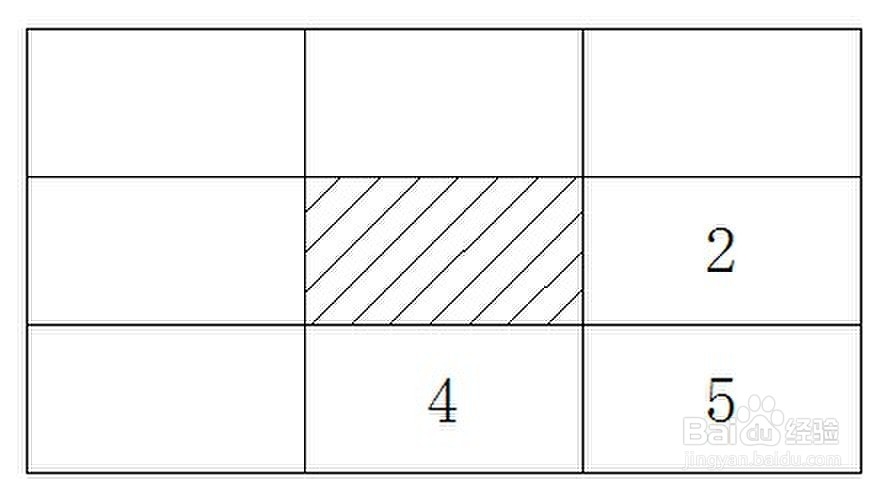

7、文件全出输来了，但是分幅还不算完成。打开生成的图纸文件，在图形的左上方接图表里面，填充横格的为本幅图。把接图表中不存在的图幅删除掉。

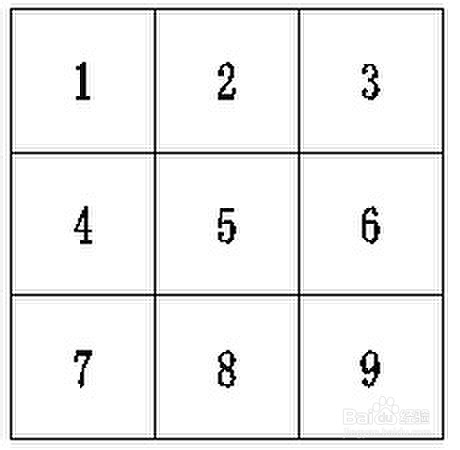

8、最后一步，按照分幅时的矩形绘制一张总接图表。
