变比组别测试仪产品特点及功能简介

1、使用本仪器前一定要认真阅读本操作说明书。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓使用。

3、仪表应避免剧烈振动。

4、对仪器的维修、护理和调整应由专业人员进行。

5、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

6、高、低压电缆不要接反。

7、测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。

1、测试量程宽，最高可达10000。

2、测试速度快，10秒钟完成单相测试。

3、Z形联接变压器测试。

4、具有盲测变比、组别测试功能。

5、不掉电时钟和日期显示，数据存储功能（可存储50组测试数据）。

6、高、低压反接的保护功能。

7、变压器短路、匝间短路保护功能。

8、热敏打印机输出功能，快速、无声。

9、体积小、重量轻。

1、量程：0.9～10000

2、精确度：0.1%字（500以下）

0.2%2字（500～2000）

0.3%字（2000～4000）

0.5%字（4000以上）

3、分辨率：最小0.0001

4、输出电压：160V、10V 自动换档

5、工作电源：AC220V 50HZ

6、使用温度：–20℃~ 40℃

7、相对湿度：≤85％，不结露

1、仪器的面板见图1

2、 显示屏：240×128点阵液晶，带LED背光，显示操作菜单和测试结果。

2、 打印机：可打印测试结果

3、 电源插座：是整机电源输入口，接220V，50Hz电源，插座带保险和开关。

4、       :仪器接地柱。

5、 高压端:高压端A、B、C分别通过黄、绿、红测试线与变压器的高压A、B、C接线端相接。

6、 低压端:低压端a、b、c分别通过黄、绿、红测试线与变压器的低压a、b、c接线端相接。

7、 辉  度:调节显示器的对比度。

8、 功能键:在显示器的右方有F1、F2两个功能键，在仪器操作过程中按界面提示表示不同的功能。

9、 复位键:按此键整机复位回到初始状态。

10、 确认键:按确认键开始对变压器进行测试。

11、 返回键:返回初始界面。

12、 向上键:向上移动光标，在仪器的使用过程中根据提示操作。

13、 向下键:向下移动光标，在仪器的使用过程中根据提示操作。

14、 向左键:向左移动光标，在仪器的使用过程中根据提示操作。

15、 向右键:向右移动光标，在仪器的使用过程中根据提示操作。

1、1．Y-d-11，电压组合110±8×1.25%/10.5KV 的变压器。

按图进行接线。

2、打开电源开关显示出主菜单（见图3），此时按确认键，显示见图5。此时可输入额定变比值，按照变压器铭牌上的高压端9分接电压值110.0，低压电压10.5，计算出额定变比10.476，输入额定变比10.476，分接总数17，分接间距1.25%，输入完成后，按返回键返回到主菜单，按F1键，仪器开始测量，测量结果见图所示。

3、此时，可按F1键重测一次，F2键存储数据，打印键打印数据，按复位键返回主菜单。

2．单相变压器，电压组合525/√3±8×1.25%/20，按图接线。

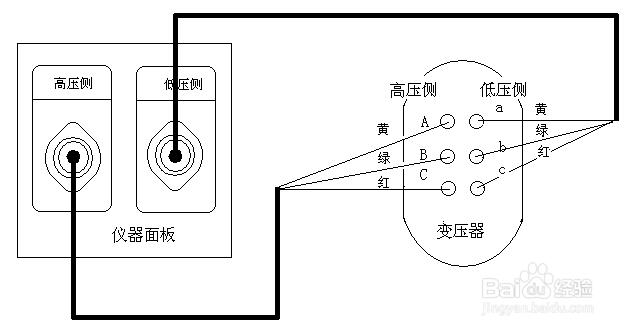

1、1． 三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器1#低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：

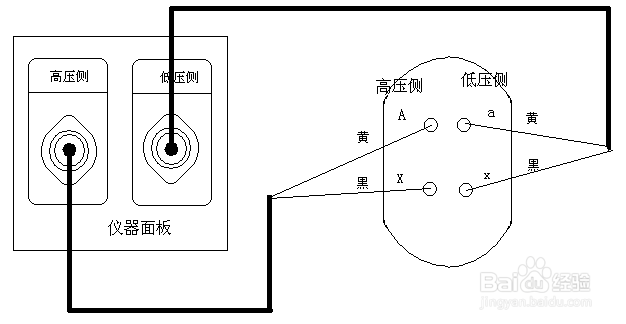

2、单相测量时，仪器高压侧的黄、黑两根线分别接单相变压器高压侧的A，N，仪器1#低压侧的黄、黑两根线分别接变压器低压侧的a、n，接线正确方可测试。接线图如下图所示：

3、图十五、单相变压器的测试接线

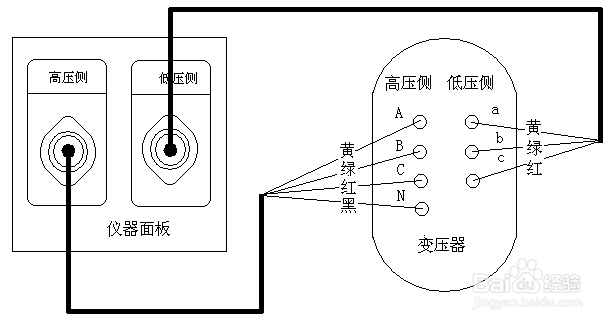

1． 测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的A、B、C、N，仪器1#低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：
