DTU使用案例之远程自动抄表
1、先在当地的移动营业厅办理两张
GPRS 的SIM卡，这个卡是用来走流量的，确定好后将其跟像装手机卡一样，装入DTU的卡槽里；然后将DTU与需要抄表的该水表连接，接口部分是用RS232对接，通上电后，在一端将需要采集该数据的电脑，DTU与串口相连；
2、将DTU的管理软件做个简单的设置，这里主要是设置串口的通讯速率。这个需
要根据DTU相接的下位机（和DTU相连的设备）设备的串口实际波特率、校验位、数据位、停止位和流控制参数值，来一一对应配置DTU的波特率、校验位、数据位、停止位和流控制。比如下位机的“串口波特率：”是1200波特率，则在串口波特率：选项中要现在1200波特率，其他配置项以此类推。我这里是设置才茂9600波特率，是根据您的需要来设置，最大可在达到115200波特率。 配置好后，就可以给DTU上电了；如果出现提示“保存配置参数：成功！”则表示配置完成；此时就可以采集来自 该电表的数据了。

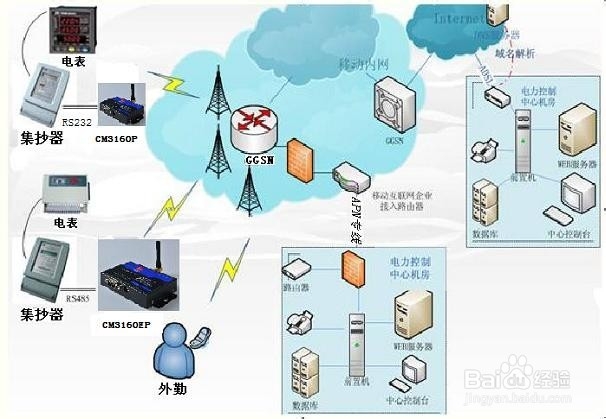

1、本系统由带系统软件的主站、CM3160V GPRS DTU传输终端、采集器及电度表组成。
中心条件
首先用一台能上网的PC机，条件必须能让外网访问的到，如运行中心软件的PC机在局域网里面，则要在局域网路由器做端口映射到本机PC，等这些条件具备之后在本机运行一个中心DEMO，开放一个端口，运行软件等待DTU的连接。
系统软件
抄表系统的核心部分是系统软件，它遵循DL/T645部标通讯规约，并有扩展性。 一般数据中心软件多采用市场上的主流组态软件。
DTU在应用之前首先要进行设置，通过光盘配套的参数配置软件设置好数据中心的IP和端口及其它参数的设置，设置好之后串口和采集器串口对接， DTU上电之后根据事先设置好的中心IP和端口进行连接，成功连接到中心软件后即可双向透明传输数据。
采集器：收集电表数据传送到数据中心，它连接主站和电度表。
电度表：计量并显示用户的用电情况，将用电信息通过采集器传输到GPRS传输终端。 这三个主要的组成部份是相互关联的主从关系。
2、客户示例：大集团用户抄表系统
1、电表：
A）三相有功无功多功能表，有功0.5级、无功2级，具有RS485通讯接口，电力部DL/T645通讯规约；
B）三相有功复费率表，有功1级，具有RS-485通讯接口，电力部DL/T645通讯规约， 实现电能量（有功、无功）的计量和功率因数、电压、电流、频率等参数的测量；
2、采集器：
（1）带一个与终端通讯的RS485接口，三个用于报警监测的开关量输入口和三个用于远程控制的模拟量输出口；
（2）支持部标通信规约；
（3）停电数据保护；
（4）控制输出（用于远程控制拉闸或其他功能）；
（5）带后备电源，停电后仍可抄表；
3、系统功能
（1）设置电能表的参数，读取各种计量和管理数据；
（2）抄表数据的统计、查询、备份、报表、图表生成；
（3）厂站管理；
（4）自动抄表、定时上报、实时查询等；
（5）掉电数据保存；
（6）瞬时量数据的综合处理；
（7）系统数据备份、存档和向外输出数据；
（8）历史数据事件记录功能；
（9）实时报警；
（10）根据线路上的表计关系计算线路损耗；
（11）可提供多路模拟量、开关量输入，实现开箱告警、停电告警、逆相告警、超温告警、过压告警、过流告警、过载告警、倾斜或移动报警等其他功能；
（12）远程控制断电功能；
（13）采集的参数丰富，如：
◆ 当前、上月、正向有功、反向有功、无功四象限的总及尖、峰、平、谷四费率电量；
◆ 正向、反向、有功、无功的最大需量及最大需量发生时间；
◆ 有功功率、无功功率、三相电压、三相电流、功率因数；
◆ 感想失压累计次数、失压累计时间、集抄器停电起止时间等；
◆单位时间负荷曲线、三相电流曲线、三相电压曲线、有功功率曲线、无功功率曲线、功率因数曲线；
（1）系统容量：
采集器容量：最多接255块电表；
系统容量：原则上不受限制每表一号，实际可根据需要和主站电脑的容量确定；
（2）通信距离：
采集器与电表：采用RS485接口及屏蔽双绞线，距离≤500m。
主站与采集器：采用无线网络作为通信介质，距离不受限制；
（3）通信成功率: 主站与CM 3160P GPRS DTU之间，采用基于可靠连接的TCP/IP协议，通信成功率为100%；
（4）完全符合IEC1107标准及国电公司DL/T645《多功能电能表通讯规约》； （5）工作电源：交流220V±20%，50Hz；
（6）通信速率：1200bps～33.6kbps；
（7）采集器功耗：≤1.5W
（8）工作环境条件：温度：-10℃～50℃，相对湿度：≤90%；
（9）耐压强度：2KV；绝缘电阻：2M欧姆；
（10）电表数据抄收率、可靠性和读数准确率达到100%。
