如何设计中小尺寸背光模组零部件

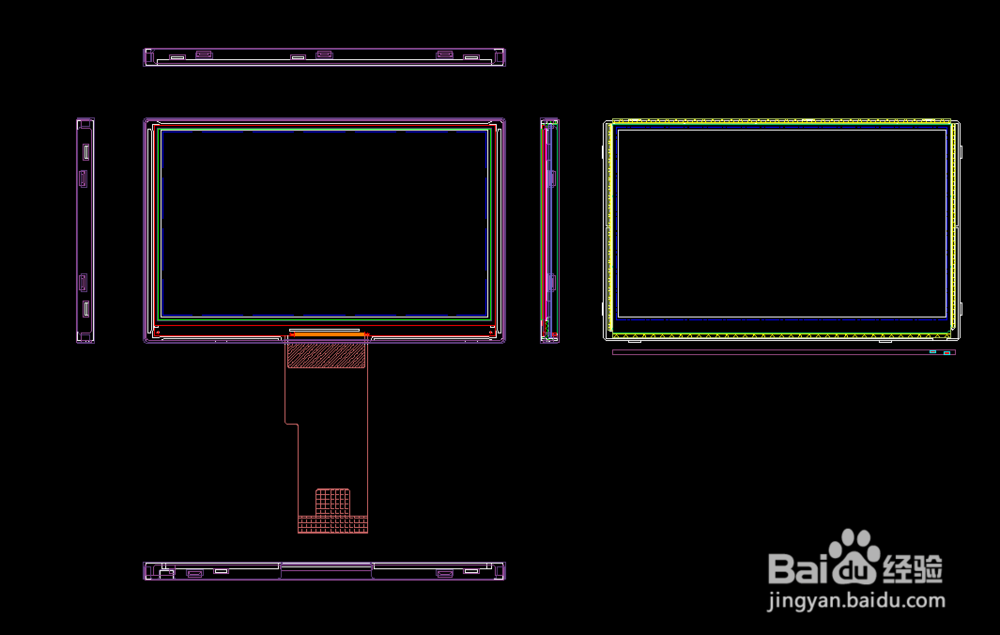

1、首先看懂客户所给的模组图纸，此例为4.3寸的简易模组图及FOG图。客户需要我们设计出详细的部件，制作成成品。

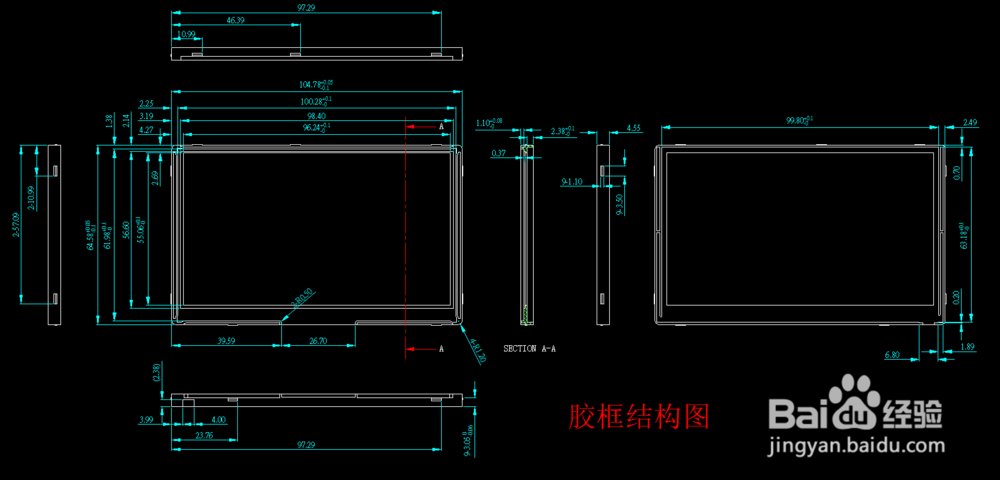

2、胶框尺寸的确定：

1.将FOG视区中心与模组视区中心重合。

3、从FOG边界线（红色线条）往外偏0.06mm距离（白色线条），即为胶框与FOG外形尺寸之间的间隙。从FOG视区边界线往外偏0.6mm（一般0.6mm~0.8mm）距离（白色线条），即为胶框的可视区尺寸。从右侧视图来确定胶框的外形尺寸，从黄色线条（上铁框）往里偏0.3mm，即为上铁框厚度（客户指定材质厚度），再往里偏0.08mm距离，即为下铁框（暗洋红色）与上铁框之间的间隙。下铁框往里偏0.08mm距离，即为胶框（白色线条）捕敏的外形尺寸。胶框整体外形尺寸图如下图。

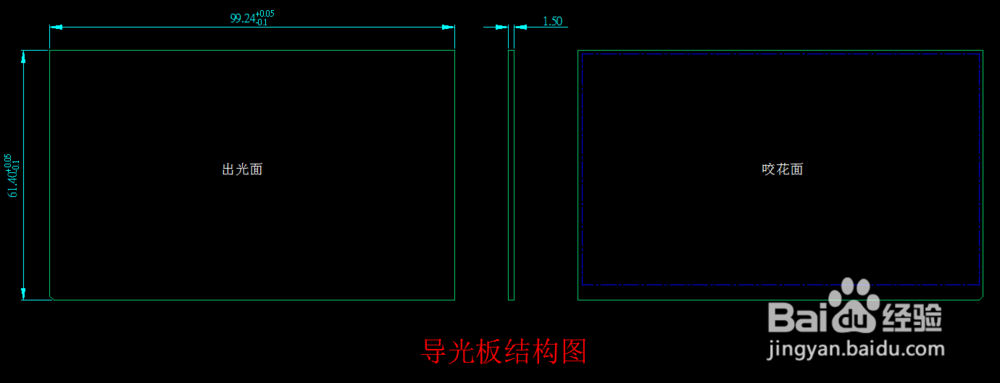

4、导光板尺寸的确定：

1.将胶框的正视图镜像到右侧，成为胶框的背视图，将多余线条删除。

2.以胶框的最窄边2.69（如图）确佛哨愁定胶框的挡墙尺寸，往内偏0.8mm（以0.8mm为尺寸，有利于胶框成型及背光的受边强度）

3.测量挡墙边与视区尺寸边界尺寸（1.89mm），以此为基准，另外左右两边尺寸也做到1.89mm。

4.一般光源都设计在背光长宽边处，所以在宽边应以挡墙尺寸（0.8mm）来确定导光板尺寸，不能再以上述第3点来确定。

5.从胶框挡墙往内偏0.1mm，此处为PCB与胶框之间的间隙，再偏0.6mm，则为PCB（洋红色线条）的厚度尺寸。PCB往内偏0.75mm（红色线条：此为LED贴片后的高度尺寸）距离后，此尺寸即为导光板的入光定位尺寸。

6.其余三边，从胶框挡墙边往内偏0.35mm（此为反射片厚度0.15mm+双面胶厚度0.05mm+导光板与胶框挡墙间隙0.15mm）距离后，就是导光板其余3边的定位尺寸，如图。

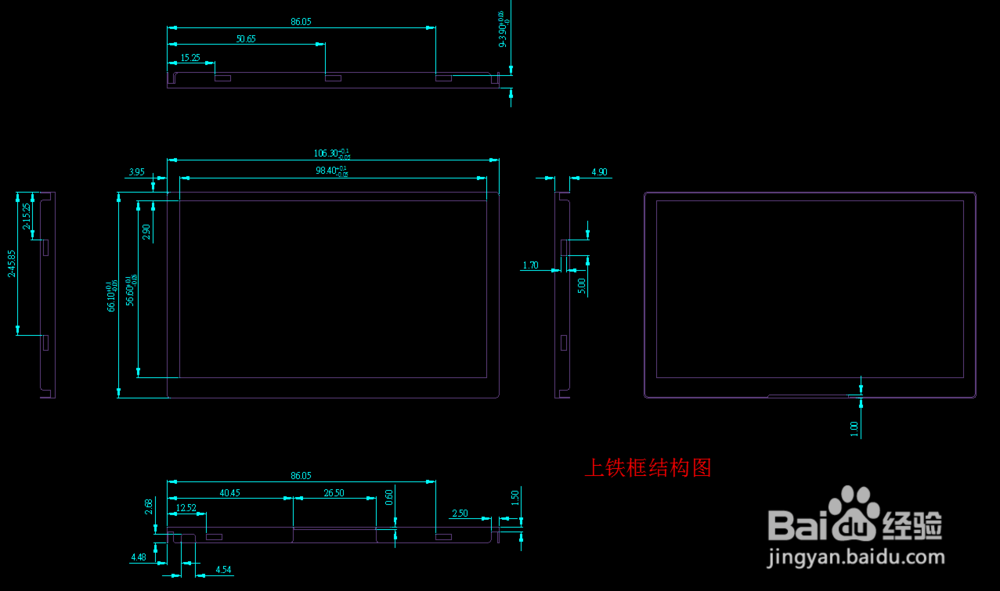

5、上铁框尺寸的确定：

1.一般模组外形尺寸，即为上铁框的外形尺寸，如图（106.3mm*66.1mm）

2.上铁框的视区尺寸，客户图中已给出，BEZEL所标示的尺寸即况塑是。

3.若是客户图中没有给出上铁框的视区尺寸，我们需要从FOG的上偏光片尺寸来确定。一般从FOG上偏光片往外偏离0.4~0.6mm即可。

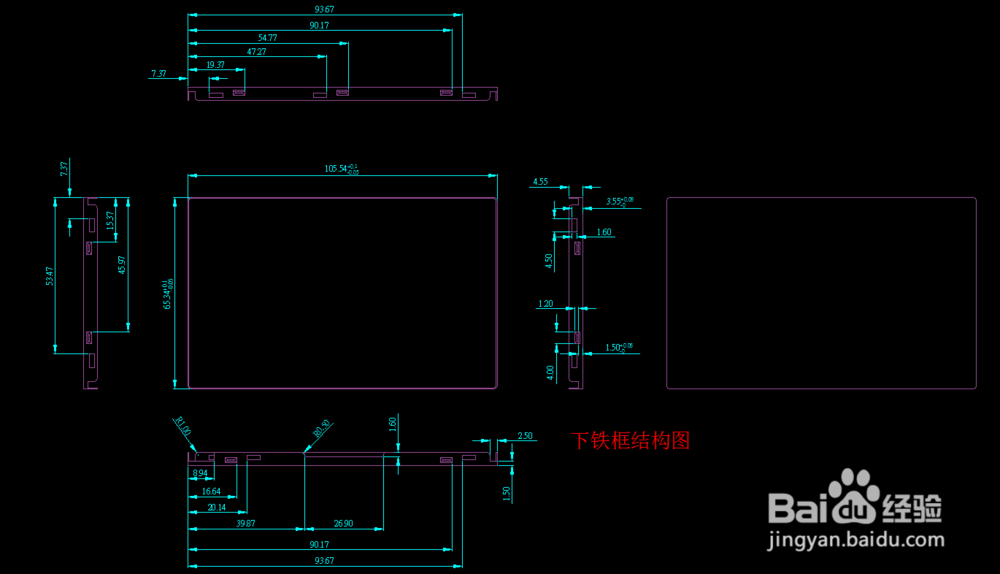

6、下铁框尺寸的确定：

下铁框尺寸，其实在确定胶框尺寸的时候，就已经确定出来，因为胶框尺寸是要从上、下铁框尺寸中推算出来。所以下铁框尺寸直接可以从胶框第2点步骤中得出。此处不再详说。

1、以上则为背光模组3大零件的设计操作过程。首先设计之初，需要对客户图面信息熟悉，了解客户需要达到何种功能，这样才能设计出合格的产品。

2.各零部件之间的间隙，也是重点需要撑握，这都是从经验得来的结果。

3.以下结出3大零件的设计公差。
