电梯楼层字符叠加器设备安装步骤

1、电梯楼层字符叠加器安装前的系统拓扑图

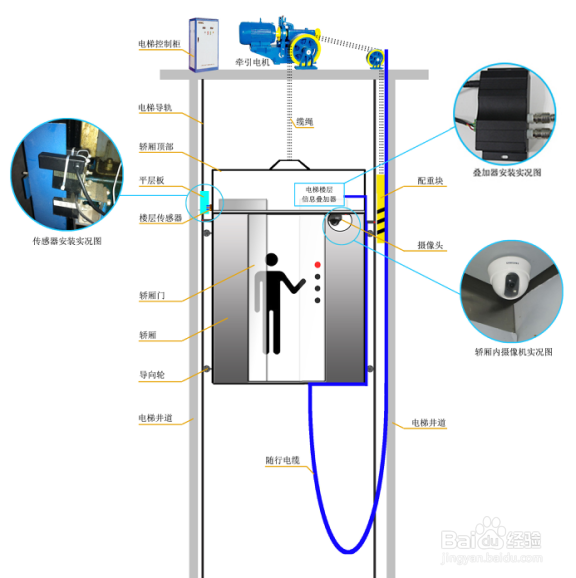

2、电梯楼层字符叠加器安装后系统拓扑图

1、确保电梯处于平层时，传感器U型槽中两对红外对射灯能完全被遮光板遮住

2、确保传感器正向安装，即传感器侧面的logo“NE”处于正方向

光电平层传感器与电梯原平层传感器组安装在一起，以便借用电梯原平层传感器组配套的遮光板（隔磁板），采集电梯运行状态信号。光电平层传感器具体安装位置如下图：
