sp201E解码控制器使用方法

1、一、特点：

1、 5~40V直流宽电压供电，接线简单方便；

2、 支持市面上基本所有LED驱动IC；（特定IC可定制）

3、 支持多种DMX512控制设备，支持多达3072个DMX512通道；

4、 实时自动识别DMX512信号，操作人性化；

5、 自带45种花样效果，炫丽灵动；

6、 单台脱机控制或多台同步级联两种工作模式。

7、 每台解码器最多可带多达2048个像素点；

2、外壳丝印所对应的端口的功能：

3、参数：

  工作电压：5~40V直流宽电压输入；

  功耗    ：小于1W。

4、操作说明

1、外接DMX512控制信号：

  确保正常供电，接线正确无误后，无论何时接入DMX512信号，都可以自动检测出来并对其解码；

  当解码器级联使用时，DMX512信号会在各个解码器上同步解码，并在灯具上同步显示相同效果。

2、跑自带花样效果：

  单次按下MODE键可以循环选择某个效果；

  在运行期间按下SPEED键可以调节花样效果的速度，依次选择所需速度，一共有6级速度；

  在任何一种效果和速度的状态下，按下AUTO键即可回到自动模式。

3、拨码开关说明（后续加多IC支持）：

  单独拨下1：控制WS2801;       只拨下1和2：控制UCS1903和APA104;

单独拨下2：控制WS2811;       只拨下1和3：控制TM1804和TM1809;

单独拨下3：控制LPD6803;      只拨下1和4：控制APA102;

  单独拨下4：控制LPD8806;      只拨下2和3：控制UCS9812;

1、单台解码器跑自带花样效果接线图：

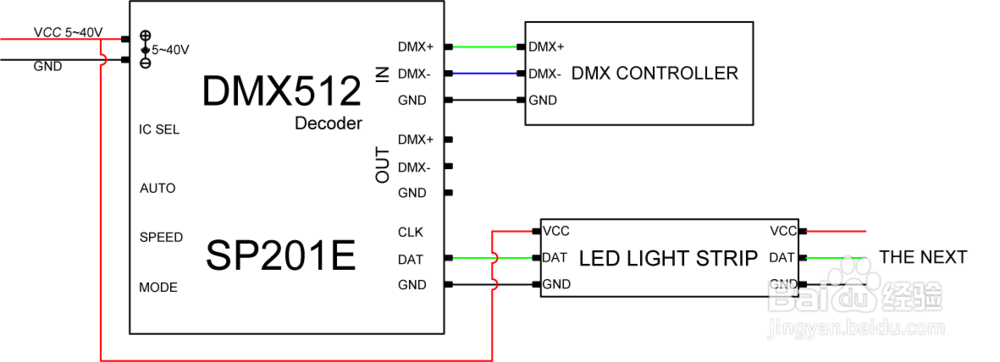

2、单台解码器外接DMX512信号接线图：

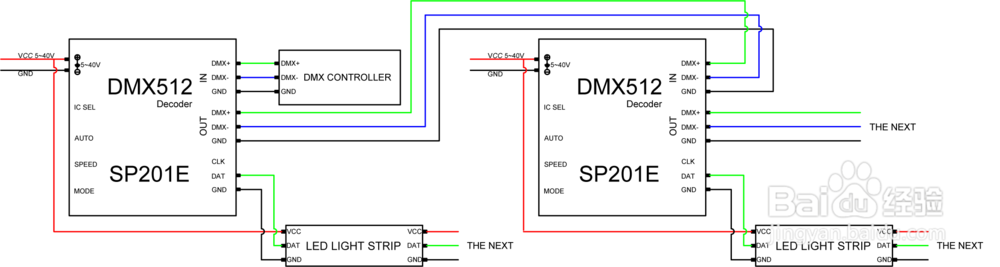

3、多台解码器级联
