SCADA DIAView 开发工程的步骤和工程配置

1、双击运行DIAView组态软件开发环境

2、新建工程

a) 在开发环境主界面“文件”或“开始”菜单中点击“新建工程”项，配置好工程名称、工程文件保存位置等信息后，系统会在“工程”窗口生成并显示初始目录

3、定义变量

a) 变量是DIAView组态软件中实时记录某个信息数据变化的媒介，是实时动态地展现被控现场信息的数据来源和表现形式；故创建工程必需定义所有参与数据交互的变量。

4、建立IO通信

a) 建立DIAView组态软件上、下位机与现场测控设备之间的物理信息通道，设定连接方式、通信参数、通信变量等信息。

5、创建窗口

a) 即创建系统图形界面，绘制现场模拟画面的图形，并配置相关属性、图表等信息。

6、定义动画和事件

a) 定义窗口中图形对象的属性在工程运行过程中随着采集数据的变化而进行的变化和动作。

7、用户程序配置

a) 定义条件程序，设定工程在相关数据发生变化时进行特殊功能处理的脚本程序；配置时间程序，定义画面在启动时、停止时、特定时间所执行的操作程序。

8、报警配置

a) 设置变量数值变化范围的警戒值，指定低于或超出警戒值的报警级别及相关报警配置。

9、历史记录变量设置

a) 指定某些较重要的变量并对其数值变化进行记录，以便可以使用“历史曲线”或“报表”连接这些变量进行数据汇总与分析。

10、工程配置

a) 设置DIAView组态软件与第三方数据库建立连接的相关参数，实现工程实时数据与其他商业数据库的交互；设置工程运行选项及启动画面。

11、安全区设置

a) 设置工程操作权限，将工程中各个组成对象划分成若干安全区，不同的安全区中对象的操作权限不同。

12、用户设置

a) 设定系统操作人员账户及权限(安全区)。

13、运行

a) 运行工程，查看画面效果、功能是否符合设计需求，若符合则可以运行使用，否则根据需求从Step3开始重新设计完善。

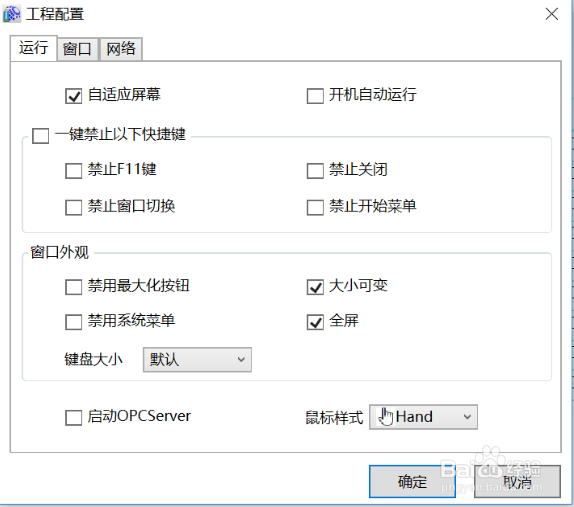

1、运行配置

1、自适应屏幕: 运行窗口大小自动适应全屏。

2、开机自动运行: 启动计算机时自动运行默认工程。

3、一键禁止以下快捷键: 选中后分组框中的所有复选框都被选中。

4、禁止F11键: 在工程运行时，禁止使用F11键进行全屏视图模式转换。

5、禁止关闭: 在工程运行时，禁止使用“Alt ＋ F4”关闭工程。

6、禁止窗口切换: 在工程运行时，禁止使用“Alt ＋ Tab”/“窗口 ＋ Tab”键切换窗口。

7、禁止开始菜单: 在工程运行时，禁止使用“窗口”键打开开始菜单。

8、禁用最大化按钮: 在工程运行时，最大化按钮无法使用。

9、大小可变: 在工程运行时，界面大小允许变化。

10、禁用系统菜单: 在工程运行时，系统菜单将不可见。

11、全屏: 在工程运行时，画面全屏显示。

12、键盘大小: 设置运行时弹出键盘的样式。

13、启动OPCServer: 设置是否在运行时启动OPCServer。

14、鼠标样式: 设置运行时鼠标的样式。

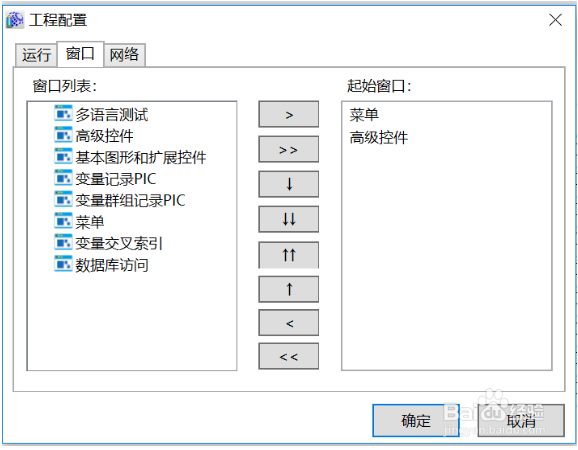

2、窗口配置

a) 设置工程运行时初始默认打开的画面及画面显示顺序，在“画面列表”栏中选中工程运行时要打开的画面窗口，点击">"按钮，将选中的画面窗口添加到“起始画面”栏中；点击">>"按钮可将所有画面窗口添加到“起始画面”栏中。起始画面可以是一个，也可以是多个，新添加画面窗口的位于下方；如果是多个的话，可通过“↑”按钮将画面上移，通过“↓”按钮将画面下移。

b) 设置完成后，点击“确定”按钮保存运行配置信息。

c) 画面打开顺序: 在“起始画面”列表中的画面窗口按由上往下的顺序依次打开，最后打开的窗口(即列表中最下面的窗口)显示在最前面。

3、网络配置

设置CS架构中，服务器的IP地址或者计算机名称，端口号等相关信息。

1、服务器地址：输入服务器的名称或者IP地址；

2、端口号：建议范围是9002、9101-9200。使用建议范围的端口号，方便统一设置防火墙允许的端口号范围；

3、通信密码：客户端登录服务时需要使用的密码；

4、是否同步服务器时间：是否允许客户端根据服务的时间设置本地机器的系统时间；

5、只运行服务：默认情况下，点击开发时运行会同时启动客户端和服务端。勾选只运行服务后，会只启动服务。
