UG10.0进入草图环境方法

1、首先打开UG NX10.0，新建模型，进入建模环境

2、单击菜单上的"插入"，选择“草图”命令；

或者在直接草图工具栏上单击”创建草图“命令，默认在下方

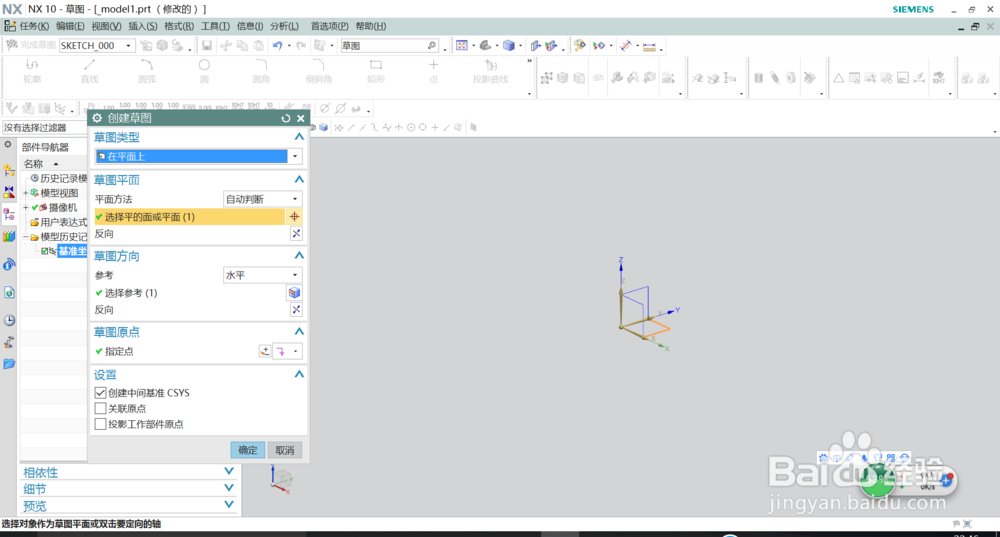

3、弹出“创建草图”对话框，在这里平面方法选择”自动判断“，单击”选择平的面或平面“，然后单击选择一个霜炼面。这里的面可以是基准平面，也可以是实体上的平面或片体平面，自由空间很大。我选择了XY基准面来演示

4、单击”创建草图“对话框的”截晃耻确定“按钮，即可进入草图环境

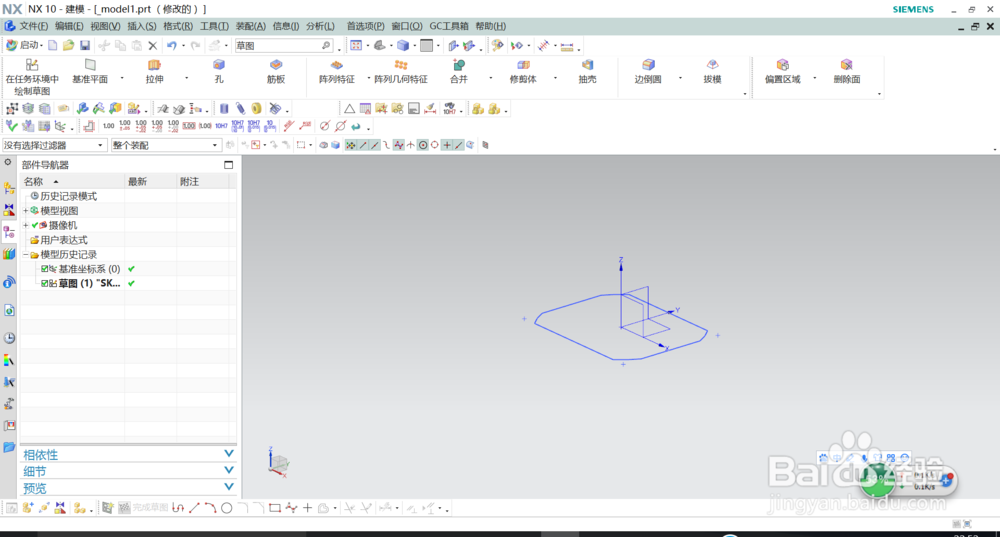

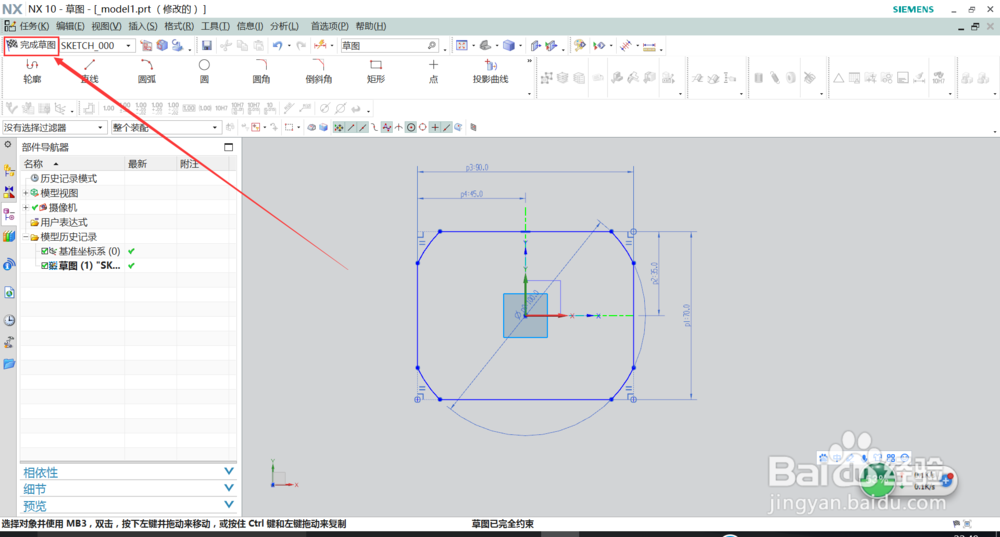

5、草图绘制结针改束后，单击”直接草图“工具栏上的”完成草图“按钮，即可退出草图环境，默认在下方。退出时草图依然是正对的方向

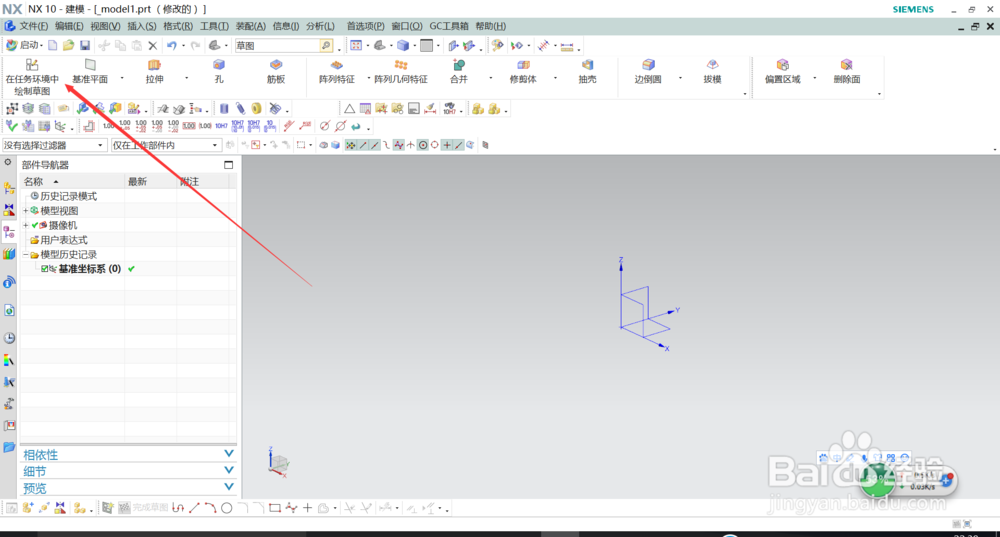

1、同样地，在建模环境中，菜单工具栏中点击”插入“-”在任务环境中绘制草图“。或者单击特征工具栏上的这一命令

2、弹出”创建草图“对话框，同方法1操作相同。我同样选择XY基准平面演示

3、草图绘制完成，单击完成草图退出草图环境，默认在上方。退出后会回到创建草图前的方向。
