小米小盒子拆机教程

小米小盒子是全球最小的全高清网络机顶盒，具有超小便携的特点，是上一代小米盒子的四分之一大小，主板面积仅为信用卡三分之一，体积仅为46.8×46.8×38mm，重73g。小米小盒子设计极其惊艳，机身只有一个HDMI接口，电源集成到机身上，摒弃了传统机顶盒繁杂的设计元素，回归到机顶盒最初的本质。

工具/原料

小米小盒子

方法/步骤

官方数据：

处理器:MTK MT8685 Cortex-A7,四核1.3GHz

GPU:Mali-450, 4+2核，416MHz

内存:1GB DDR3

用户内存：4GB eMMC

尺寸：46.8×46.8×38mm

重量：73克

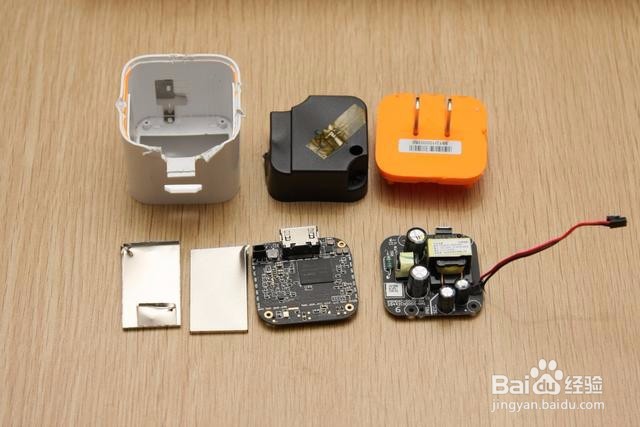

经过拆解后发现，由于外壳使用了超声波塑接焊成型，并没有使用螺丝，因此在拆解时比较困难。所以一旦拆解之后，完全不能复原。

电源板正面

电源板背面

外部的黑色阻燃塑料对电源板有保护作用。电源高低压部分通过增大元件隔离距离的方式，目前常见的物理开槽方式隔离，但是也是符合相关电气规范。

主板正面

主板背面

主板背面的屏蔽罩后面，有主处理芯片MT8685，以及南亚DDR3内存。DDR3内存为512MB，总共两颗内存组成1GB。

MTK MT8685处理芯片、南亚DDR3内存

在信号单元屏蔽罩的后面，是小米小盒子的“心脏”MTK的MT6225N多功能芯片。这个芯片集成了蓝牙、WiFi等功能。在主板正面的屏蔽罩后的芯片为SKhynix的4GB eMMC闪存。这颗闪存内存储了系统程序及应用软件，经过相关测试显示，占用了大约2.2GB左右的空间。

电源板与主板与五分钱硬币对比

蓝牙遥控器拆解

小米蓝牙遥控器最大的好处是可以像WiFi那样实现无角度的遥控。在这样的应用场景下，设备可以放到隐蔽的角落里而不必担心遥控问题。小米的蓝牙遥控器使用了一节纽扣电池，因为用的是低功耗蓝牙4.0技术，一颗电池大约能用1年左右的时间。

注意事项

接受各位的意见建议，欢迎评论，也希望能对需要的人有点帮助。
