印刷电路板各层的意义

1、先说机械层Mechanical Layers，在这一层定义走线规划板框大小，产生物理尺寸；

2、信号层Signal Layers，就是PCB印制电路板的各种连接走线；

3、阻焊层Solder Mask，这一层有走线的地方将会开窗，就是不会敷绿油；

4、禁止布线层Keep Outlayer，将禁止布线区域圈出，留出安全间隙；

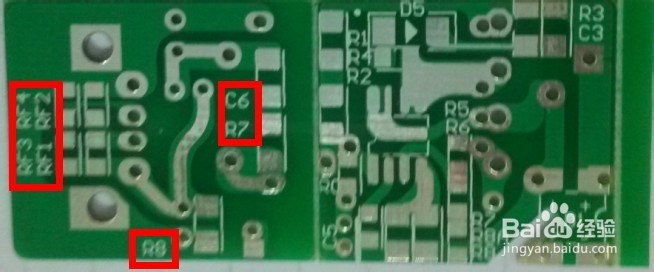

5、丝印层Top/BottomOverlay,定义各种标示，没有电气特性；

6、多层Multi Layer 可以由一层穿过另一层称为多层；

7、内电层要4层板以上才有，双面板就没有了；
