Uface-M5201：宇泛智能人脸识别闸机安装指南

1、根据安装现场的需求，在闸机上的空间位置，一般中间或前侧，开一个直径35mm的孔。如图所示，为建议开孔位置。

2、拧下闸机头立柱最下方的螺母，将线缆从螺母和垫片穿出，取下螺母和垫片，如图所示。

3、将闸机头及线缆自上而下插入闸机开孔处，如图所示。

4、在闸机下方，将线缆及线缆接口依次穿过垫片、螺母，将螺母对准螺纹拧紧，如图所示。

5、连接电源、网线，屏幕画面启动。

6、双手扶住立柱，轻轻转动，可调节闸机角度，如图所示。根据识别界面，将闸机头调整至合适的识别角度。

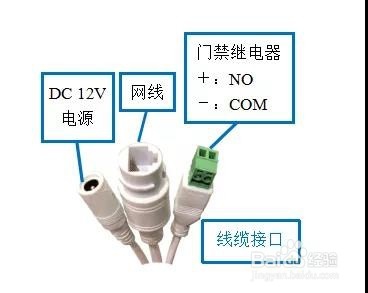

1、闸机线头如图所示，绿色为门禁接口NO、COM。其他接线见外观部分指示说明。

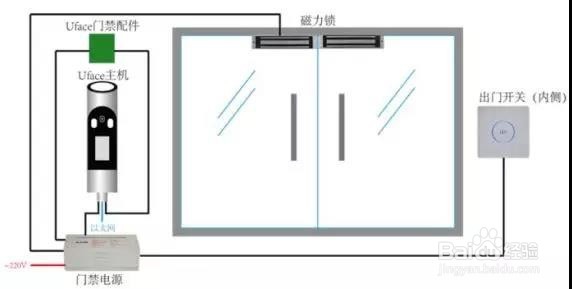

2、磁力门系统安装示意图

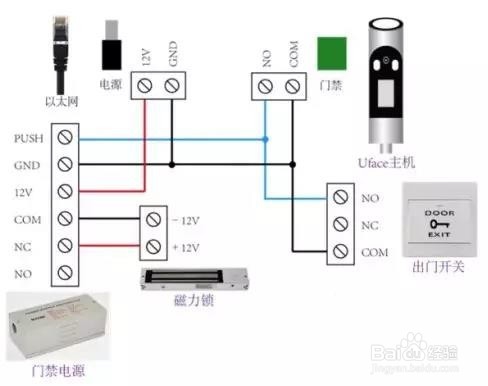

3、磁力门触摸式开关接线示意图

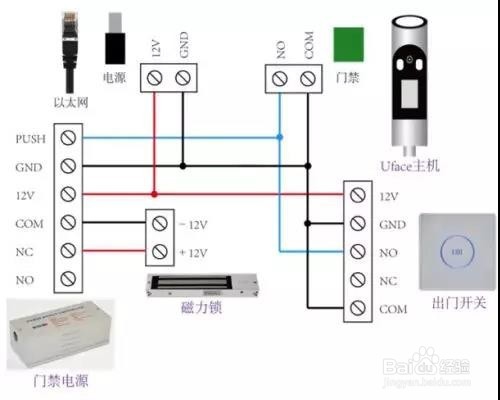

4、磁力门机械式开关接线示意图

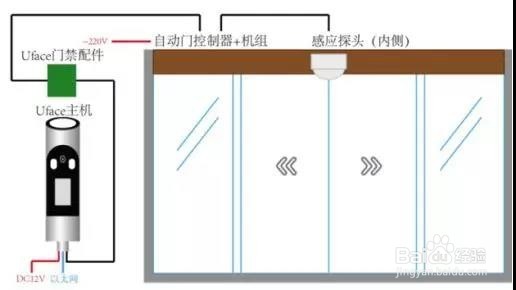

5、自动感应门系统安装示意图

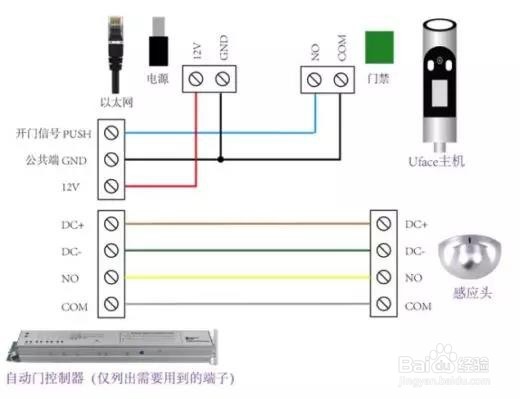

6、自动门感应头开关接线示意图

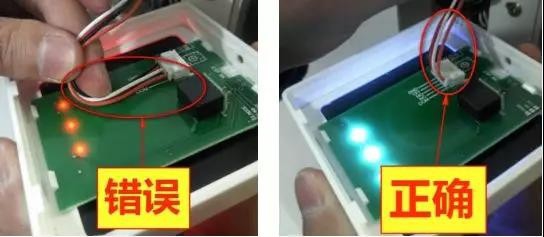

1、触摸开关面板内部的线缆需要尽量远离面板背面的中心区域。

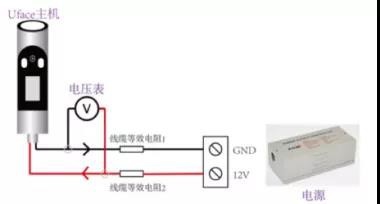

2、实际布线时，若Uface主机的12V供电线未采用“专用电源延长线”且距离较长，导致线缆等效电阻过大，则容易出现终端电压不足（≤11V）、主机反复重启、死机等异常现象。电压测量接线方如图所示。

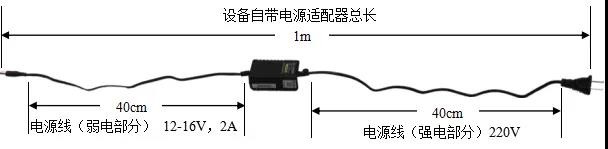

3、设备自带电源适配器如图所示，总长1米，其中电源线40cm（低压电线），供电线40cm（高压电线）。
