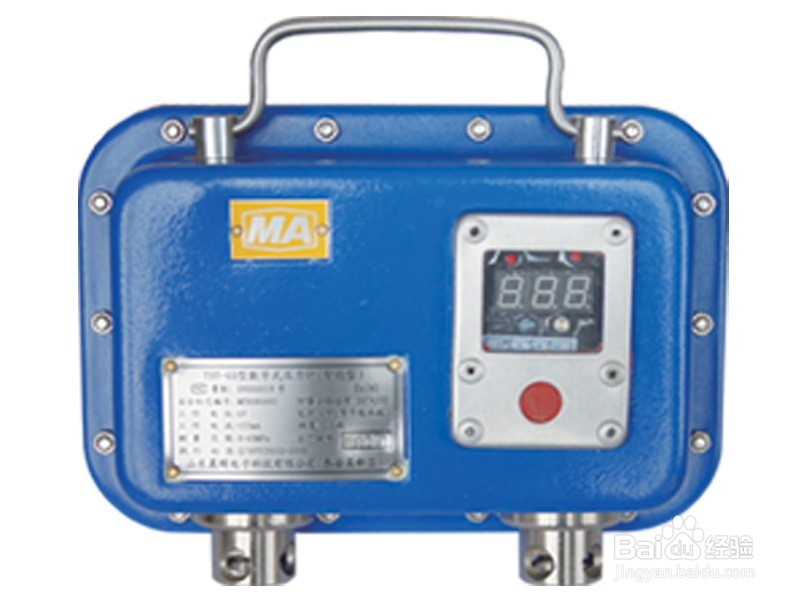

YHY60矿用本安型数字压力计
1、产品用途
主要用于综采支架工作阻力连续监测记录，也可用于其它支护设备的矿压监测。
2、产品组成

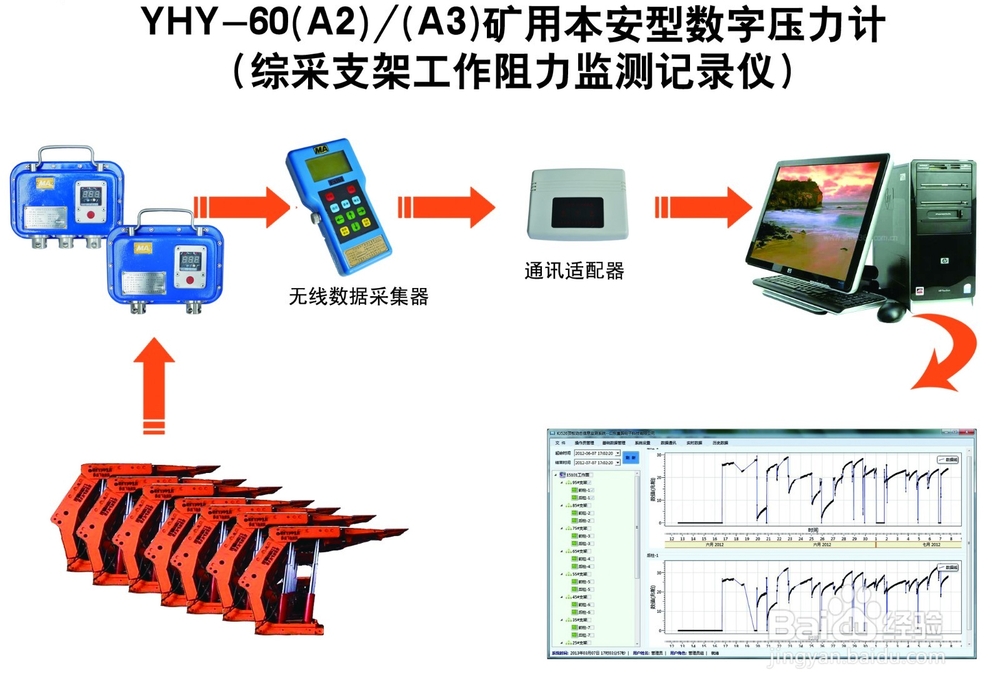

YHY-60(A2)矿用本安型数字压力计、数据采集器、通讯适配器及配套软件。
3、技术特点
LED数码管显示，显示直观准确；
采用应变传感器、电子电路、电池供电一体化设计，可在井下环境长期使用；
采用射频无线通讯技术，通讯距离远、通讯角度范围宽、通讯传输速度快；
采用大容量存储器，减少用户抄收数据次数；
自动检测、存储支护设备的压力；
微功耗设计，电池使用寿命长；
线路板全面塑封，防水、防潮、防爆性能更好；
光控、按键两种启动方式，方便可靠；
采集器采用中文液晶显示，并带有背光；
每台采集器可存储64台压力计数据；
专业化数据分析软件，操作环境适应性强。
4、技术指标
量程：0～60MPa
精度：1.6级
分辨率：0.1Mpa
电源：DC3.6V
引压孔：φ15mm(KJ10国标)
测量通道：2～3路
通讯距离：≤10m
通讯角度：±45°
存储容量：32KB（4000条记录）
防爆型式：本质安全型“ExibⅠ”
寿命：>24个月
1、产品用途
主要用于综采支架工作阻力连续监测记录，也可用于其它支护设备的矿压监测。
2、产品组成
YHY-60(A3)矿用本安型数字压力计、数据采集器、通讯适配器及配套软件。
3、技术特点
LED数码管显示，显示直观准确；
采用应变传感器、电子电路、电池供电一体化设计，可在井下环境长期使用；
采用射频无线通讯技术，通讯距离远、通讯角度范围宽、通讯传输速度快；
采用大容量存储器，减少用户抄收数据次数；
自动检测、存储支护设备的压力；
微功耗设计，电池使用寿命长；
线路板全面塑封，防水、防潮、防爆性能更好；
光控、按键两种启动方式，方便可靠；
采集器采用中文液晶显示，并带有背光；
每台采集器可存储64台压力计数据；
专业化数据分析软件，操作环境适应性强。
4、技术指标
量程：0～60MPa
精度：1.6级
分辨率：0.1Mpa
电源：DC3.6V
引压孔：φ15mm(KJ10国标)
测量通道：2～3路
通讯距离：≤10m
通讯角度：±45°
存储容量：32KB（4000条记录）
防爆型式：本质安全型“ExibⅠ”
寿命：>24个月

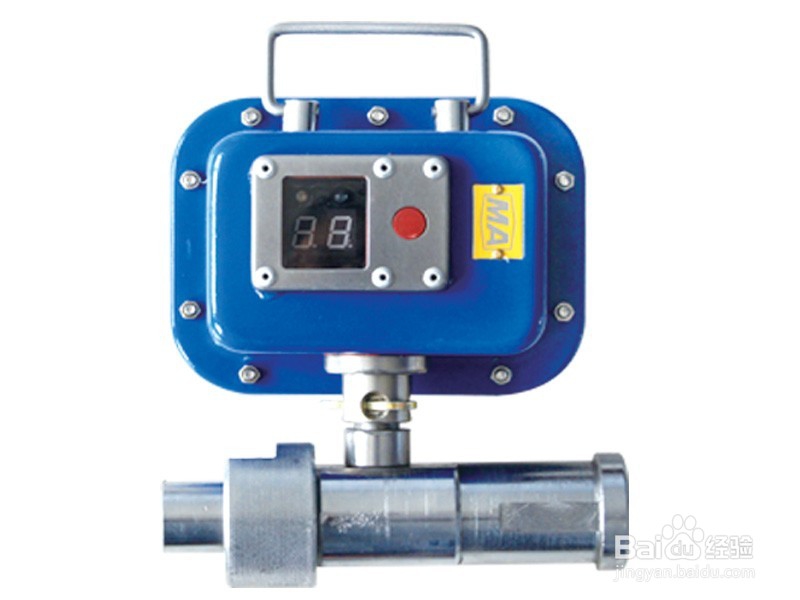

1、产品用途
主要用于工作面单体支柱、超前支护液压支柱等支护设备的工作阻力连续监测记录，也可用于其它支护设备的矿压监测，用于单体支柱时需配接三通阀使用。
2、产品组成

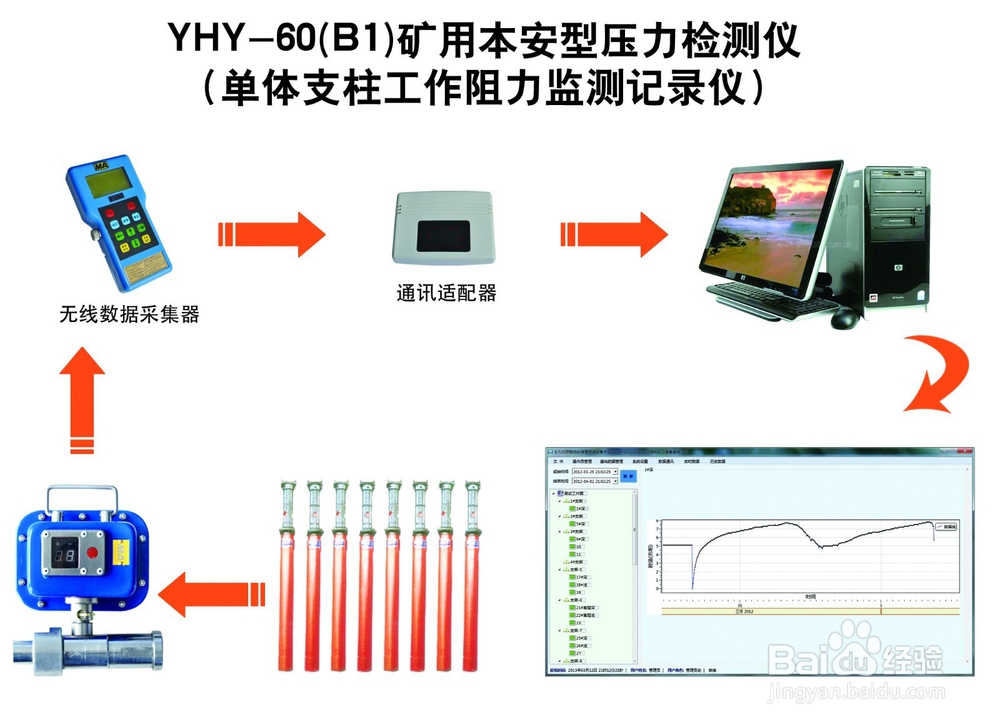

YHY-60(B1)矿用本安型压力检测仪、数据采集器、通讯适配器及配套软件。
3、技术特点
LED数码管显示，显示直观准确；
采用应变传感器、电子电路、电池供电一体化设计，可在井下环境长期使用；
采用射频无线通讯技术，通讯距离远、通讯角度范围宽、通讯传输速度快；
采用大容量存储器，减少用户抄收数据次数；
自动检测、存储支护设备的压力；
微功耗设计，电池使用寿命长；
线路板全面塑封，防水、防潮、防爆性能更好；
光控、按键两种启动方式，方便可靠；
采集器采用中文液晶显示，并带有背光；
每台采集器可存储64台检测仪数据；
专业化数据分析软件，操作环境适应性强。
4、技术指标
量程：0～60MPa
精度：1.6级
分辨率：1MPa
电源：DC4.5V
引压孔：φ15mm(KJ10国标)
测量通道：1路
通讯距离：≤10m
通讯角度：±45°
存储容量：32KB（4000条记录）
防爆型式：本质安全型“ExibⅠ”
寿命：>24个月
1、安装：通过油管和压力接头（KJ10），将压力计与液压腔相连，并根据具体情况确定固定方式。
2、操作：按启动键或强光照射显示/光控窗口，可显示当前压力值
3、更换电池必须在井上进行，严禁井下安装。
4、使用场所：用于煤矿井下矿用支架及单体支柱的液压压力检测。
1、不显示：电池电力耗尽或电路故障，应更换电池或返回厂家维修。
2、显示不稳定：电池电力不足，应更换电池。
