频率信号变送器

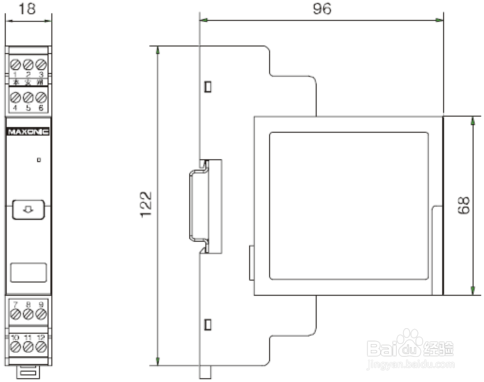

1、外形尺寸图

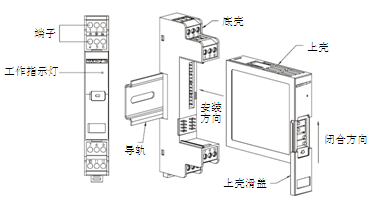

2、拆装图

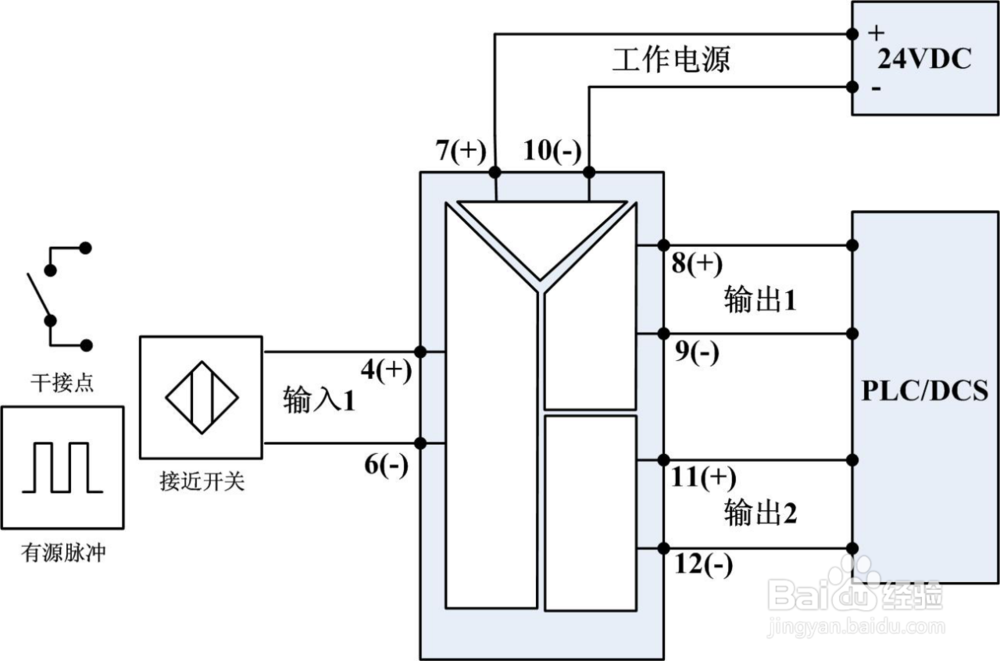

3、接线图

1、输入、输出、电源三方完全隔离，抗干扰能力强

2、 精度高，线性度高，长期运行稳定性高

3、 模块化设计，体积更小（宽度仅18mm），功耗低，适合密集安装

4、 结构更合理，插拔更轻松，安装、拆卸、维护更为方便简单

1、工作电源：24VDC±10%

功    耗：≤1.2W（1入1出）

≤1.8W（1入2出）

输入信号：频率信号、干接点、接近开关、TTL电平等有源开关

      无源开关输入：短路电流：8mA

开路电压：8V

有源开关输入：订货协商技术指标

脉冲宽度：≥10us

频率范围：0.1Hz~100KHz（订货指定）（低于0.1Hz当作0Hz处理）

测量分辨率：0.01Hz

测量误差：0.01Hz或0.05%F.S（二者取其大）

测量周期：0.1s

响应时间：1s（0~90%F.S）

输出信号：直流电压或电流
