Proteus如何制作元件

1、首先打开Proteus中的ISIS Professional程序

2、通过左侧的“2D绘图模式”--->"COMPONET“  绘图工具绘出芯片的主体部分

3、点击”引脚模式“---->"DEFAULT"绘制出引脚，注意引脚的叉叉朝外

4、放置引脚完毕之后双击第一个引脚，在弹出的对话框中输入引脚名称和引脚编号，然后在属性栏中选择引脚功能，属性栏输入、输出，无源、有源等等，可以根据需要配置，然后点击下一步，配置下一个引脚

1、全部配置完毕之后选中元件，然后点击上面的”制作元件“按钮，或者点击鼠标右键，选中“制作元件”菜单

2、在弹出的菜单中输入元件名称和元件前缀（就是在使用的时候有一个前缀，比如电阻的前缀是”R",这里我选的是“C"）然后点击下一步

3、点击”ADD/EDIT“按钮，增加封装(指你要将这个元件按照什么标准来进行内部封装，包括引脚间距等等属性）

4、在弹出的对话框中，点击”ADD“选择一个封装类型，这里我选择的是"DIP16"封装形式

5、选择好封装之后查看元件引脚是否对上号，是否需要增加额外的引脚，视你的需求而定。点击”ASSIGN PACKAGE“

6、继续选择”NEXT“

7、在弹出的对话框中新建模型库文件，按图示操作，并检查右边是否正确

8、在弹出的对话框中要求输入”数据表文件名“，这里我并不需要数据表，直接点击”下一步“

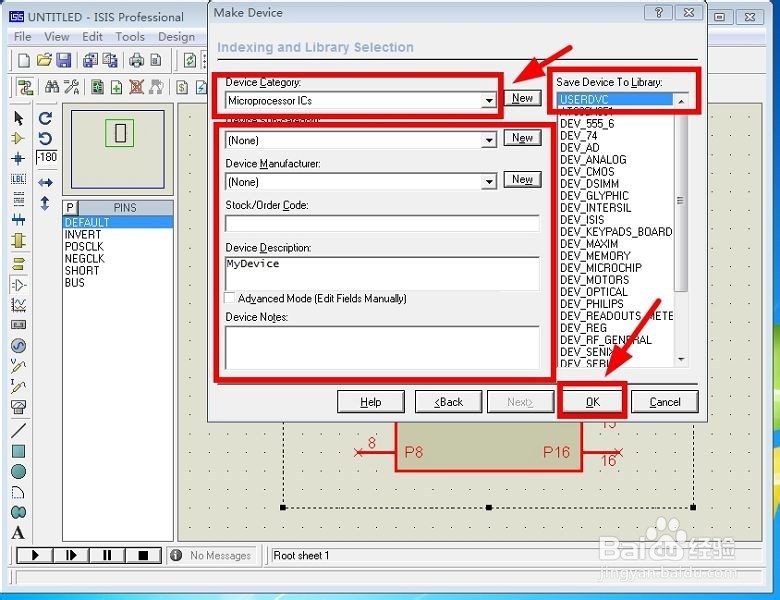

9、在对话框中依次选择”元件属性“这里我选的是”Microprocessor ICs“，下面是“设备子属性”和”设备制造商“这里可以不填，右边的选项中，保存元件到库，选择”USERDVC“用户元件，然后点击OK。

注：如果是中文版的Proteus创建元件会出现错误，导致创建失败，所以建议用英文版本！

10、此时制作的设备就创建成功了，在元件库中输入创建的设备名称就可以找到了。谢谢大家！
