配气相位图怎么画

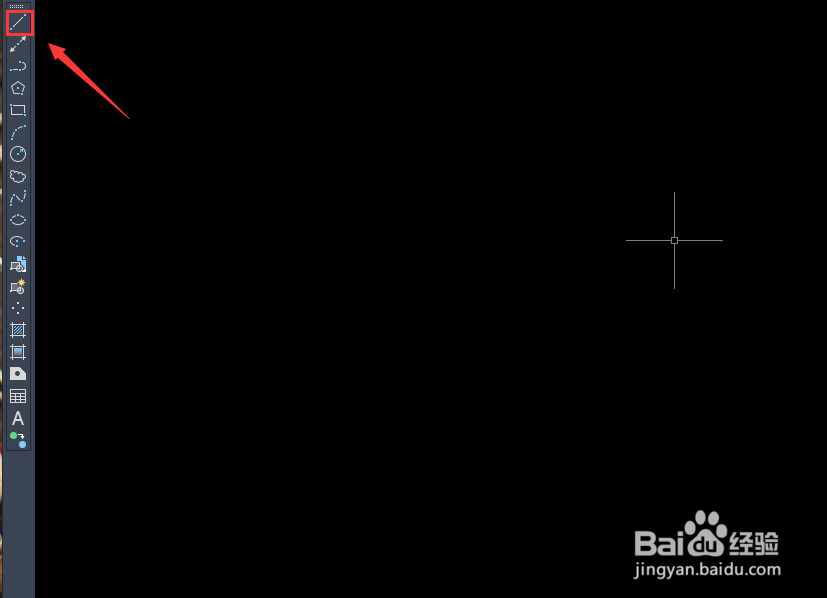

1、打开CAD在左侧找到直线选项，如图所示：

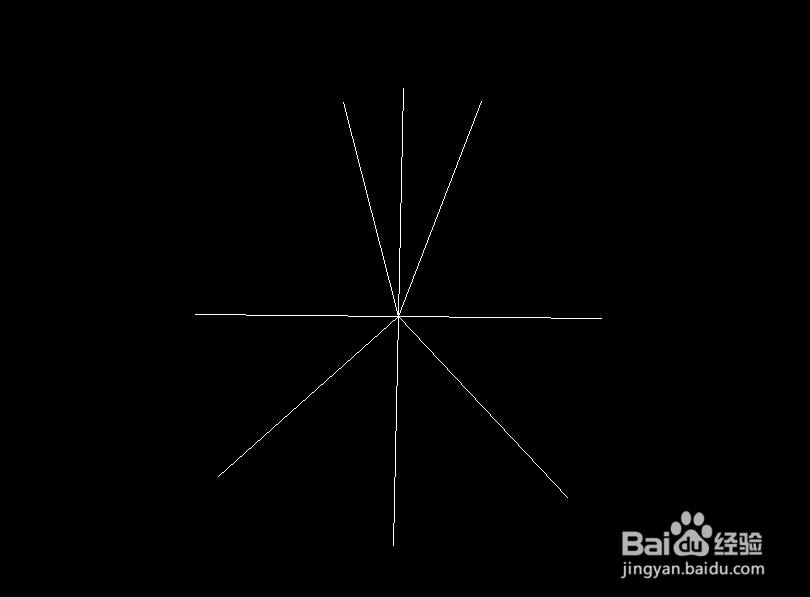

2、选择直线我们在绘图区里画出一个米字型，如图所示：

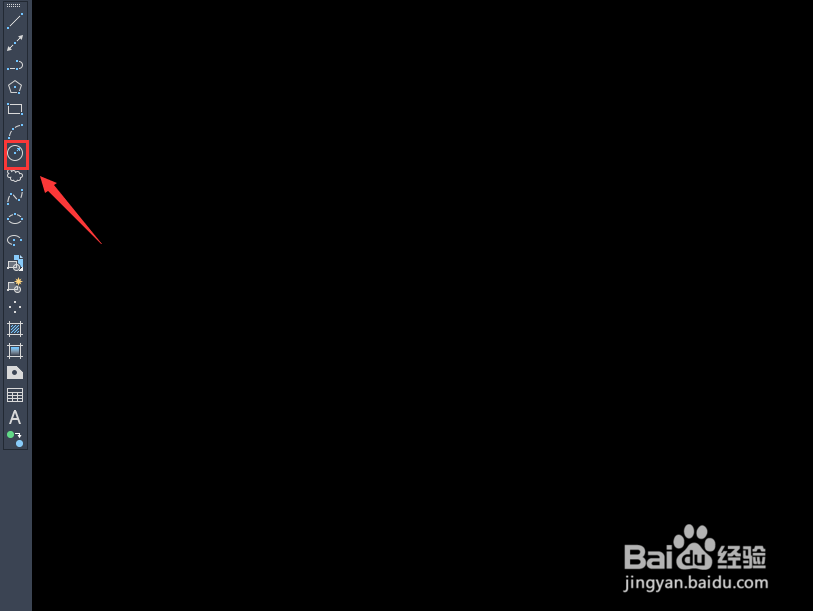

3、再在左侧的工具箱内找到圆形选项，如图所示：

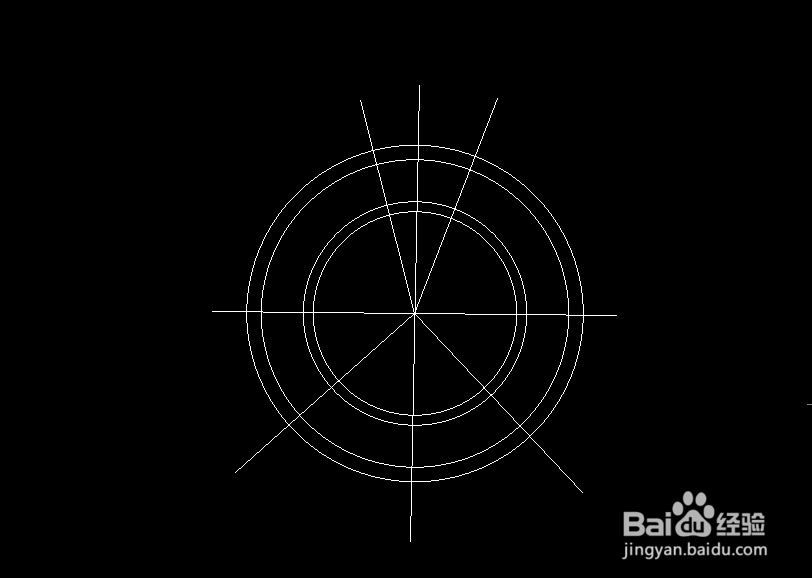

4、选择圆形我们以米字型的交点为圆心画出两个环形，如图所示：

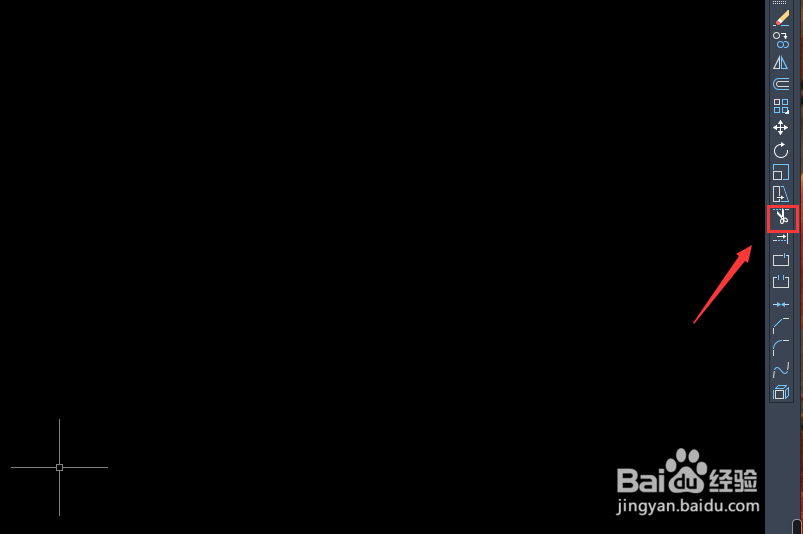

5、再在右侧的工具箱内找到修剪选项，如图所示：

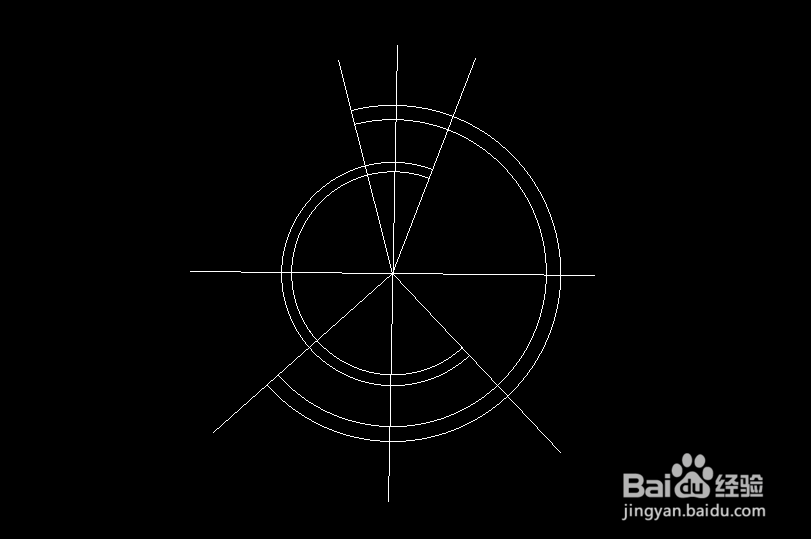

6、选择修剪选项我们将图中多余的线进行修剪，如图所示：

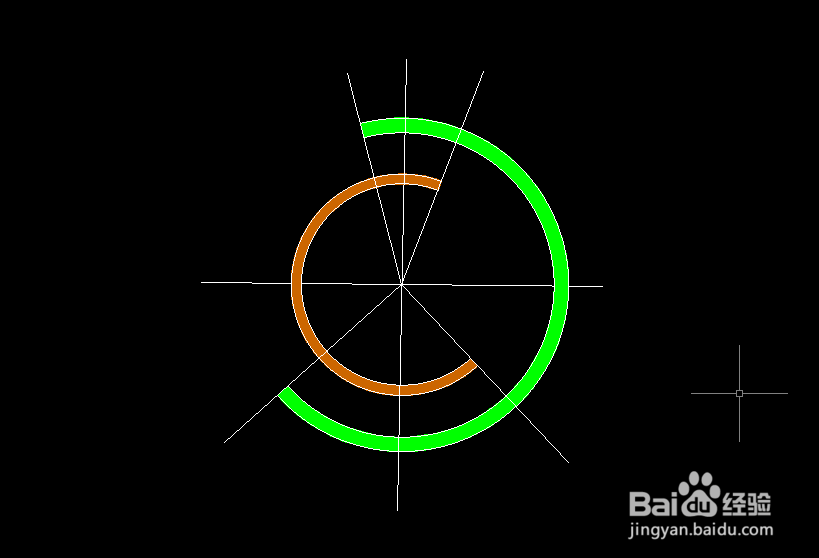

7、再在左侧找到填充选项，然后将图中的图形填充上颜色，如图所示：

8、再在左侧的工具箱内找到文字选项，如图所示：

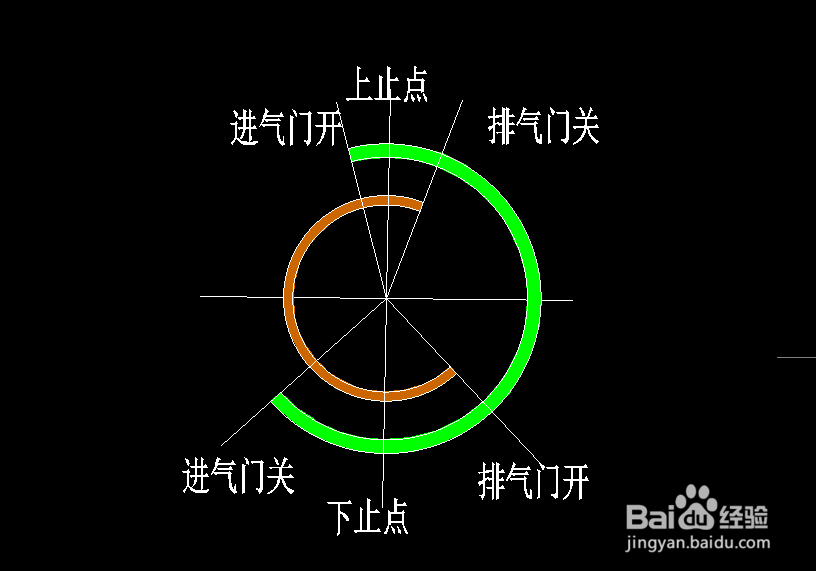

9、选择文字选项，我们为画好的图形进行标注，之后我们的配气相位图就画好了，如图所示：
