Solidworks草图中椭圆和部分椭圆命令的使用方法

1、打开Solidworks软件，并新建一个零件模型

2、点击“草图”工具栏下的“草图绘制”命令按钮，并选择“前视基准面”，点击后进入草图绘制界面

3、用鼠标点击“草图”工具栏下的“椭圆”命令按钮，如图所示

4、第一次点击坐标原点为椭圆的中心点，并拖动鼠标（水平方向），如图所示。

5、鼠标拖动到需要的位置，第二次点击，确定椭圆的一个轴所在的位置，如图所示

6、继续拖动鼠标（竖直方向），鼠标拖动到需要的位置，第三次点击鼠标，即生成椭圆，如图所示。

7、为椭圆添加尺寸。点击“草图”工具栏下的“智能尺寸”，并点击椭圆的相应的点，标注尺寸，如图所示。

8、以上就是椭圆的画法，下面介绍“部分椭圆”的画法

1、前两步参考“绘制椭圆的方法”中的步骤1、2

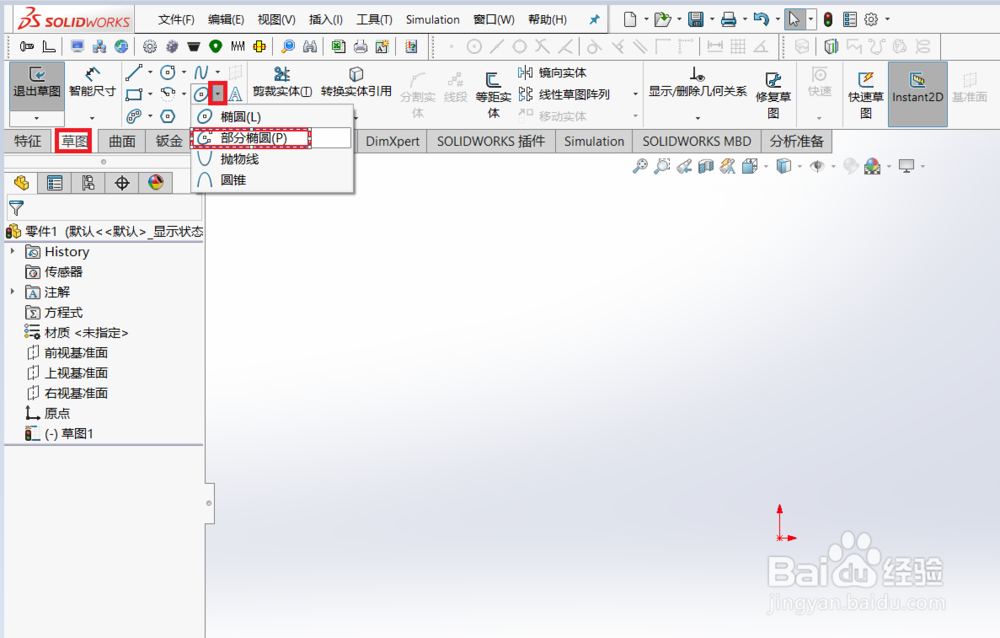

2、用鼠标点击“草图”工具栏下的“部分椭圆”命令按钮，如图所示

3、接下来的步参考“绘制椭圆的方法”中的步骤4、5、6，不同之处是第三次点击鼠标可以是任意位置（需要绘制”部分椭圆“起点位置）

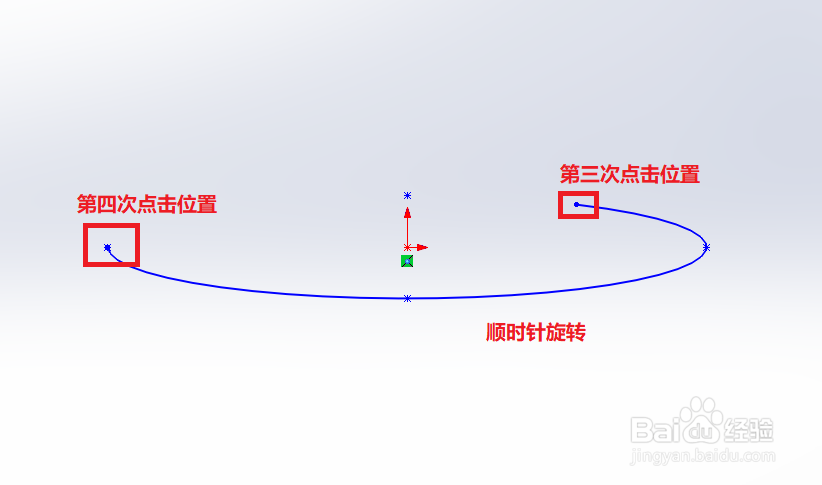

4、然后，根据需要拖动鼠标沿坐标原点顺时针或逆时针旋转，旋转至需要的部分椭圆终点位置第四次点击鼠标，如图所示。

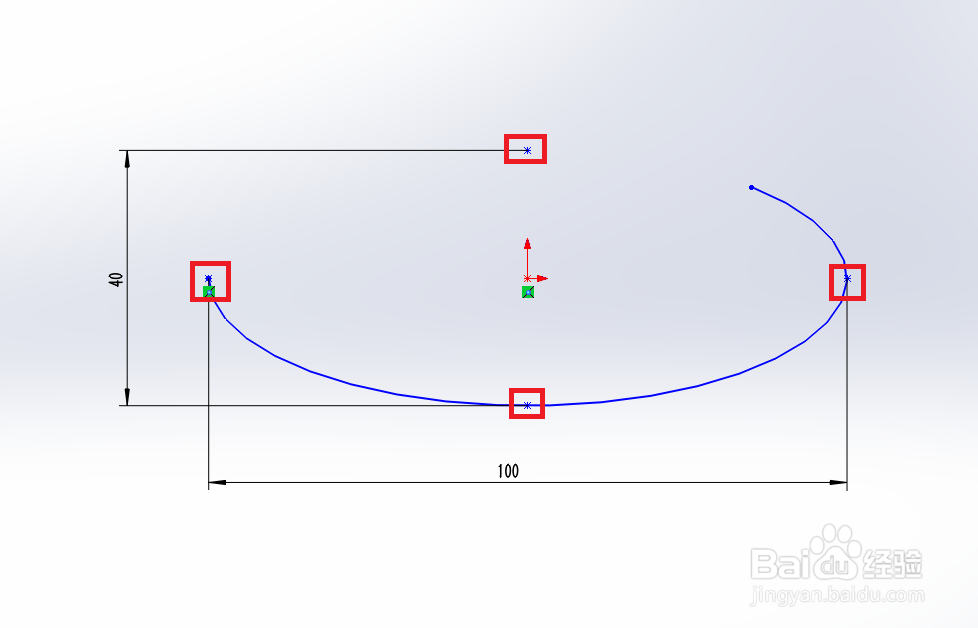

5、添加尺寸。点击“草图”工具栏下的“智能尺寸”，并点击椭圆的相应的点（部分特殊点如无法选取，则需按“Shift”键），标注尺寸，如图所示。

6、以上就是部分椭圆的画法。
