CAD如何使用填充命令

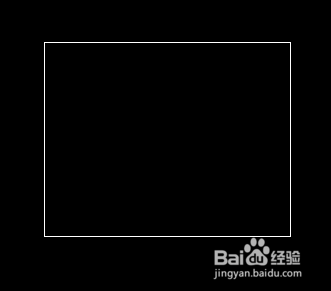

1、打开电脑上安装的CAD软件，用矩形命令画一个任意图框。如下图所示

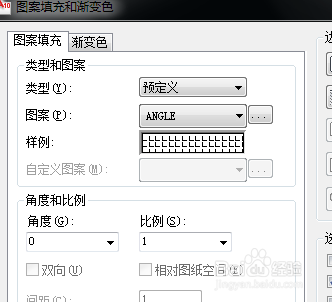

2、输入快捷键命令H,弹出图案填充和渐变色的对话框，如图所示

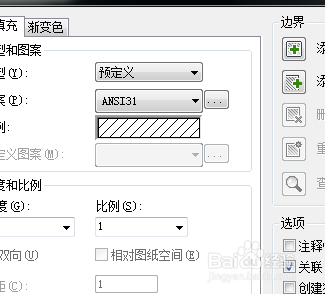

3、点击图案中的下拉框，在下拉框里选择第一个剖面线即ANSI31，这是常用的剖面线。

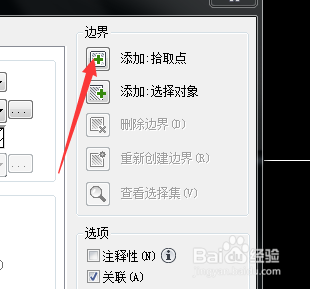

4、剖面线选择好后，点右侧的添加拾起点旁边的+号，这个命令就是要求我们要选择封闭的内部区域。

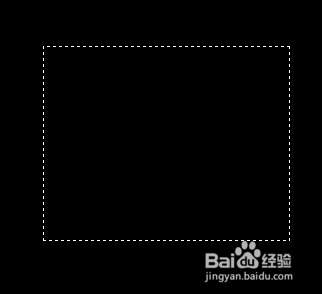

5、点击矩形框内部的区域内部的的任意一点，此时矩形的内部区域被选择。

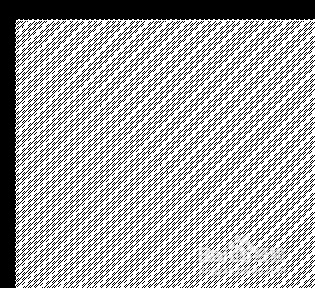

6、按右键确认，又弹出图案填充的对话框。点下方的确认图案就被填充了。

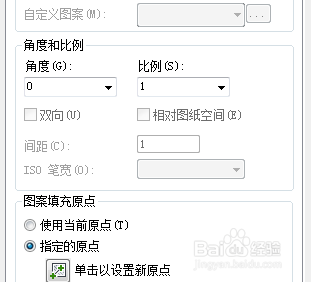

7、如果图案填充线太密的话，可以把比例调高点，另外还可以设置不同的角度。
