水文遥测终端RTU雨量传感器、水位计等参数配置

1、一、雨量传感器参数配置

  ●雨量传感器类型：包括485接口modbus协议、RTU管脚采样。

  ●雨量计参数：包括雨量起始时间，单位小时；雨量阀值，单位mm，如果雨量超过“雨量加报阀值”，则将当前的雨量数据上报；雨量计分辨率，取值范围：0.1、0.2、0.5、1~999，缺省值：0.5，单位 mm。

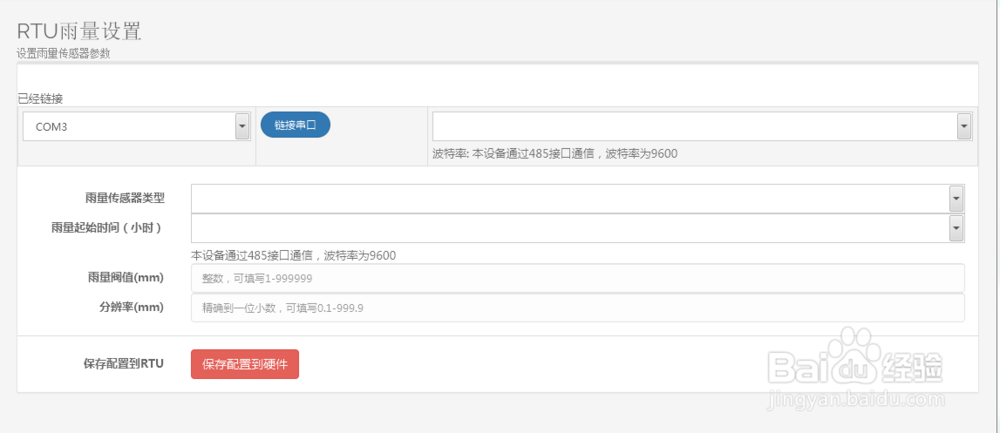

    雨量计参数设置如下图所示：

2、二、水位计参数配置

   ● 水位计类型：包括485接口modbus协议、RTU管脚采样。

   ●水位基值：用于水位监测的假定基面，它的取值是低于历史最低水位或河床最低点的高程值。对于水文测站，该值可采用测站基面。

   1)  如果水位计采用的是类似超声波水位计/雷达水位计，则当前水位值读数取水位基值与实际测量读数之差。例如，水位基值设为 500(CM)，水位计实际测量读数为 340(CM)，则当前实际水位值应为 160(CM)。

   2)  如果水位计采用的是类似浮子水位计/气泡式水位计，则当前水位值读数取水位基值与实际测量读数之和。例如，水位基值设为 100(CM)，水位计实际测量读数为 240(CM)，则当前实际水位值应为 340(CM)

   ●水位修正值：是指相对水位与传感器采集水位值之间的差值。它与水位真值之间的关系是：水位修正值 = 水位真值 - 水位基值 - 传感器采集水位值，取值范围：0.1/0.2/0.5/1~999 等其它整数，可以是负数，缺省值：0，单位：厘米。

   ● 水位阀值：当水位高于加报水位的预警阀值，取值范围：1～999999 整数，缺省值：0，单位：厘米。

   ●水位以上加报阀值：当水位高于加报水位的预警阀值。取值范围：1～999999 整数，缺省值：0，单位：厘米。

   ●水位以下加报阀值：当水位低于加报水位的预警阀值。取值范围：1～999999 整数，缺省值：0，单位：厘米。

   ●水位计分辨率：取值范围：0.1/0.2/0.5/1~999 等其它整数，缺省值：1，单位：厘米。

3、三、流量传感器参数配置

   ● 瞬时流量传感器选择：包括485接口modbus协议、RTU管脚采样。

   ● 传感器Modbus读取指令：为6字节hex字符串，无crc校验。

   ●总流量传感器选择：用于水位监测的假定基面，它的取值是低于历史最低水位或河床最低点的高程值。对于水文测站，该值可采用测站基面。

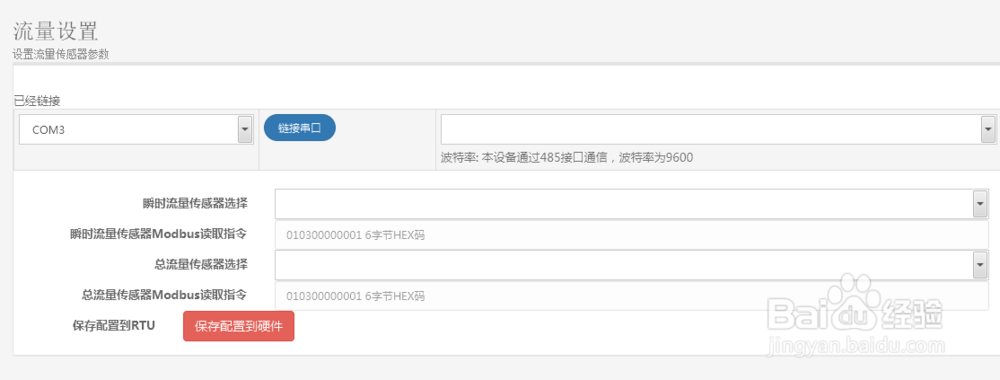

    流量传感器参数设置如下图所示：
