solidworks隐藏的较为实用的草图工具及介绍

solidworks除了常用的草图工具外，还有几个比较实用的不常用工具，下面对其进行介绍。

工具/原料

solidworks软件

1、皮带/链工具

位置：

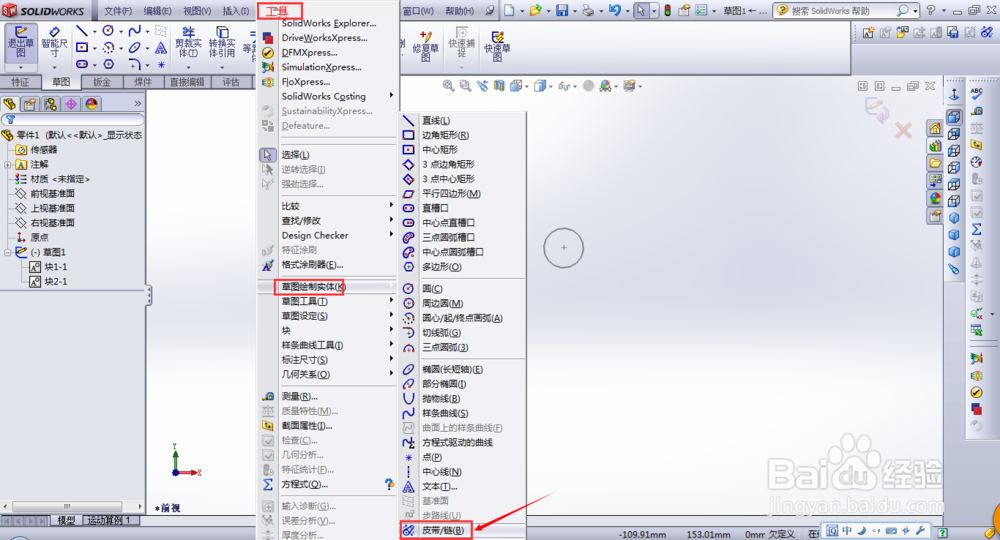

【工具】- 【草图绘制实体】- 【皮带/链】

（注：需要在草图环境，草图块之间才能使用）

说明：

1、在高级应用中，可用在滑轮和皮带或链及链轮机构布局草图环境（应用于装配体设计和草图仿真设计）；

2、会计算所需皮带的长度；可根据草图通过扫描路径生成皮带。

2、步路线工具

位置：

【工具】- 【草图绘制实体】- 【步路线】 或者

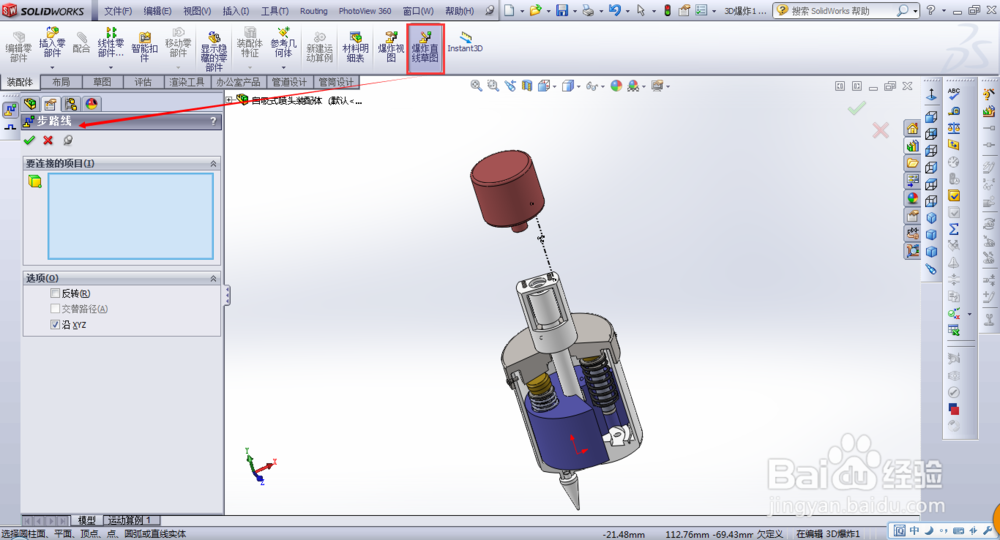

在爆炸视图环境下，点击【爆炸直线草图】。

说明：

步路线用于装配体爆炸图的两零件的安装指示。

（需要点击两个零件的连接面）

3、曲面上的样条曲线工具

位置：

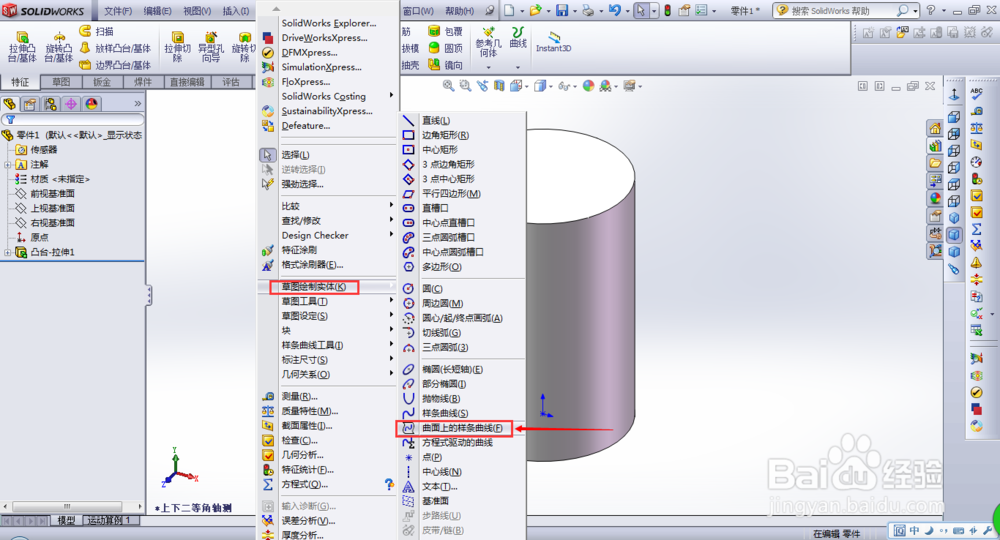

【工具】- 【草图绘制实体】- 【曲面上的样条曲线】

说明：

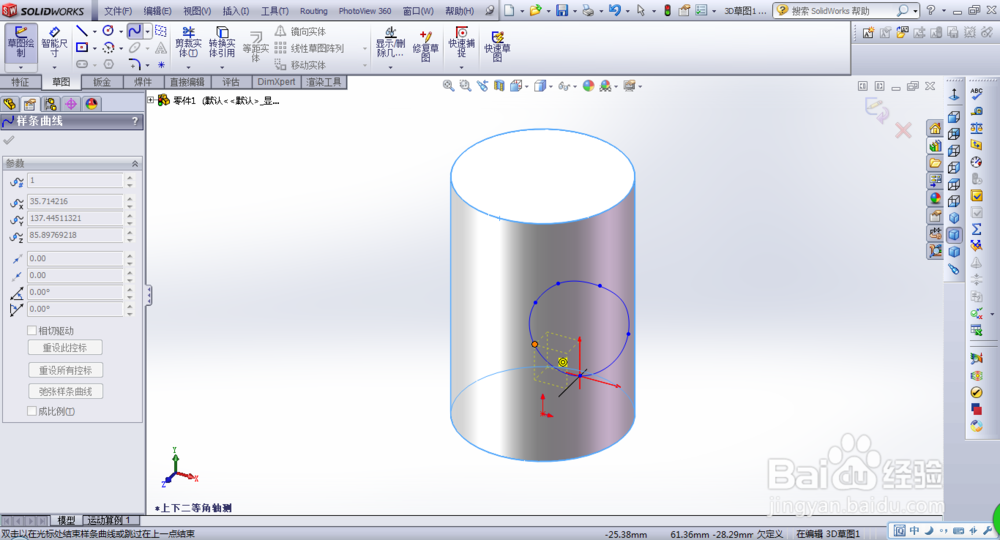

主要用于将样条曲线绘制与曲面上（如下图所示）。

注意事项

有任何问题可以留言。若您觉得这个分享值得传播，请您点个赞或投个票，谢谢您的支持！
