千兆2光3电环网自愈型光纤收发器WEB设置步骤

1、一．恢复出厂设置

在产品的电源插孔边有一个“RST”（复位）键，在指示灯“RUN”正常亮时，按住复位键不放，直到“RUN”经过闪一下> 常亮>然后松开按键，等RUN指示灯慢闪时，即恢复到出厂设置，拔下电源再重新插上。

2、二．环网内置WEB设置

     1.  先将设置所用电脑的IP地址等设置在11.11.11.3网段，才能和产品的连接上。如下图：1图和2图

3、:2.在网页地址栏输入产品的默认IP：11.11.11.254（在说明书中有）并输入相应的帐号和密码(root/admin) 确认，进入到设置介面，如下图：

4、3.  将第一台设置的产品，作为环网根节点，如下图：

5、4.  根节点IP设置，如下图：

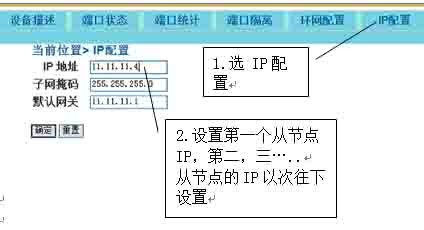

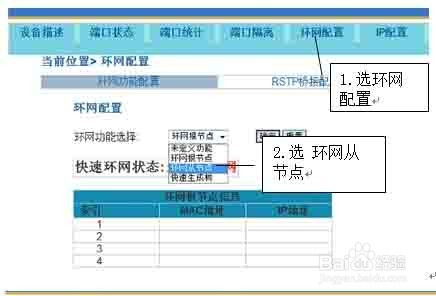

1、5. 从节点设置，重新拿过新的产品连接上电脑，重复上面步骤2和3的操作，只是要选“环网从节点”和 从节点IP设置成不同的地址，如从：11.11.11.4 开始设置成第一个从节点的IP，如图：

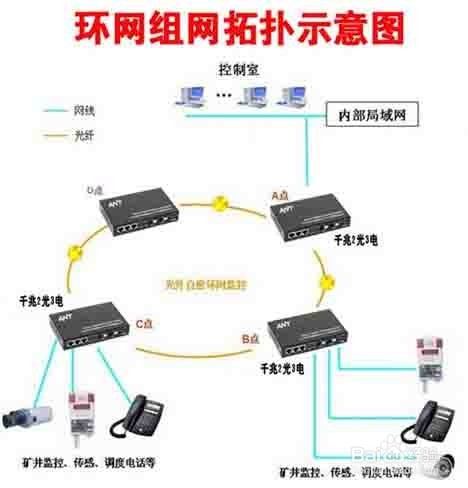

2、6. 环网的组网示意图

3、三．最后很重要的一点，需要将电脑的IP设置回之前的IP或自动获取

 如下图：
