DXP中自定义PCBLIB无法复制粘贴的一种解决办法

1、我们遇到的问题情形之一：

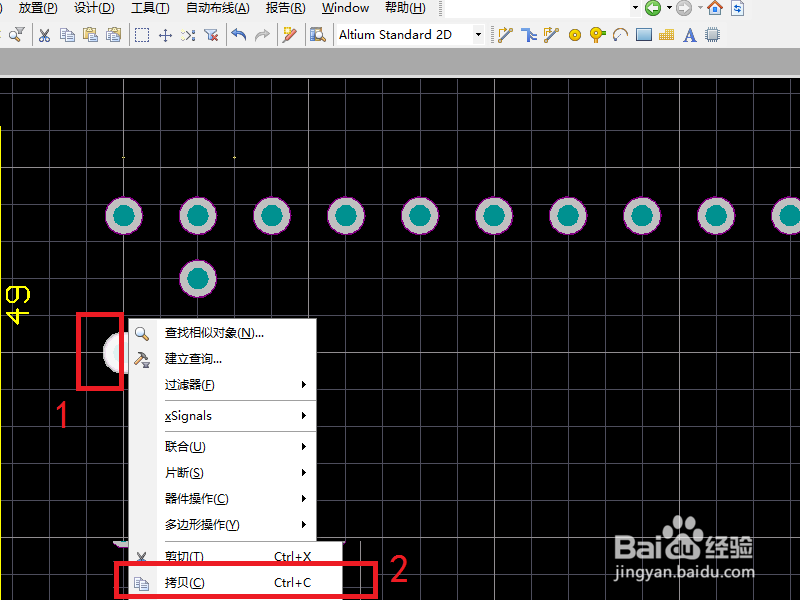

我们放置一个自定的component（红框1）；

然后右键：copy(红框2）；

注：此处都可以用快捷键

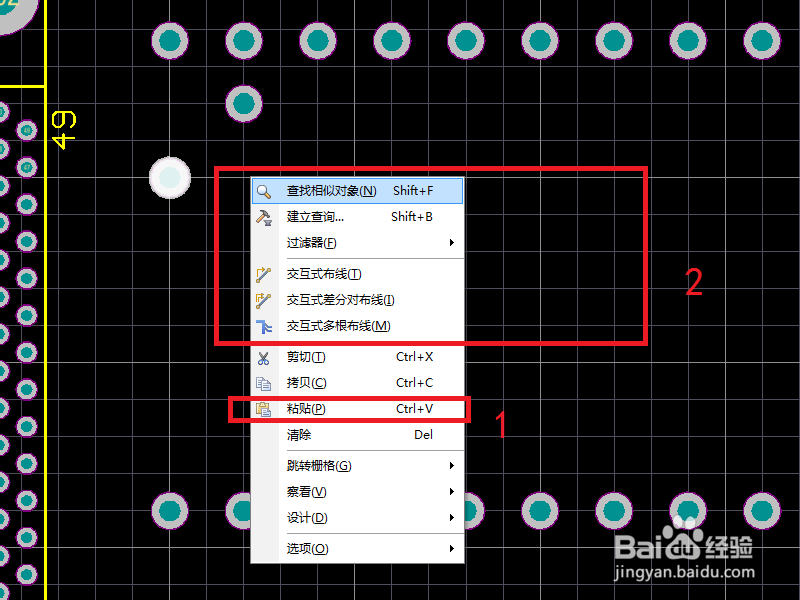

2、紧接上一步，当进行paste（红框1），此时却发现PCB main界面上没有出现任何复制的component（红框2）；

1、自己创建一个：PCBLIB文件（红框1）；

并在主界面自顶一个元器件（红框2）；

然后进行保存封装。

注：封装过程此处不再介绍。

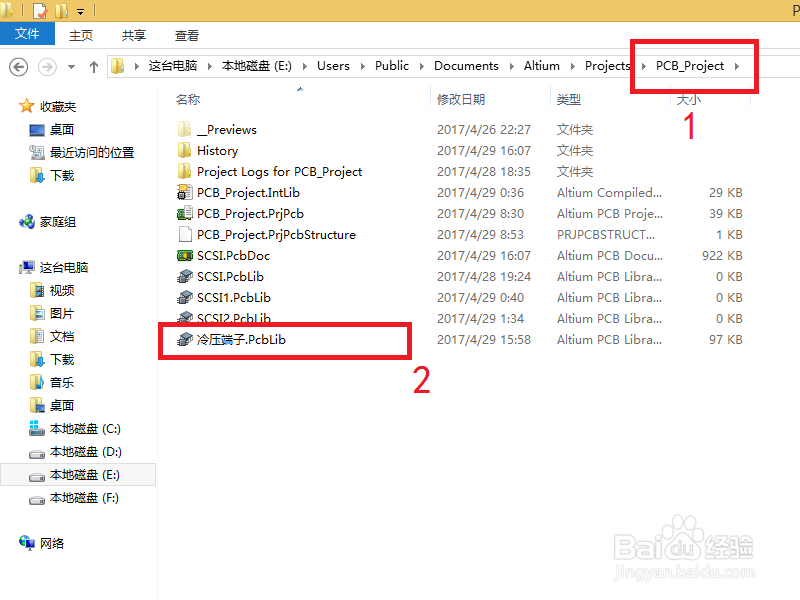

2、根据Project的路径（红框1），

找到刚才自定义的元器件PCBLIB文件（红框2）；

并对该文件进行复制。

注：此处我将封装的PCBLIB命名为冷压端子（红框2）；

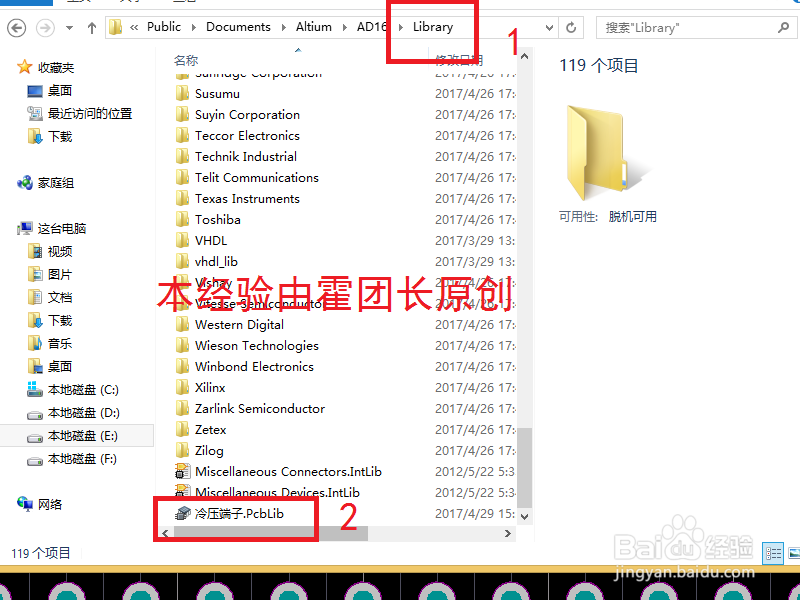

3、紧接上一步，将刚才复制的冷压端子文件（红框2）粘贴到AD的Library路径文件夹中（红框1）；

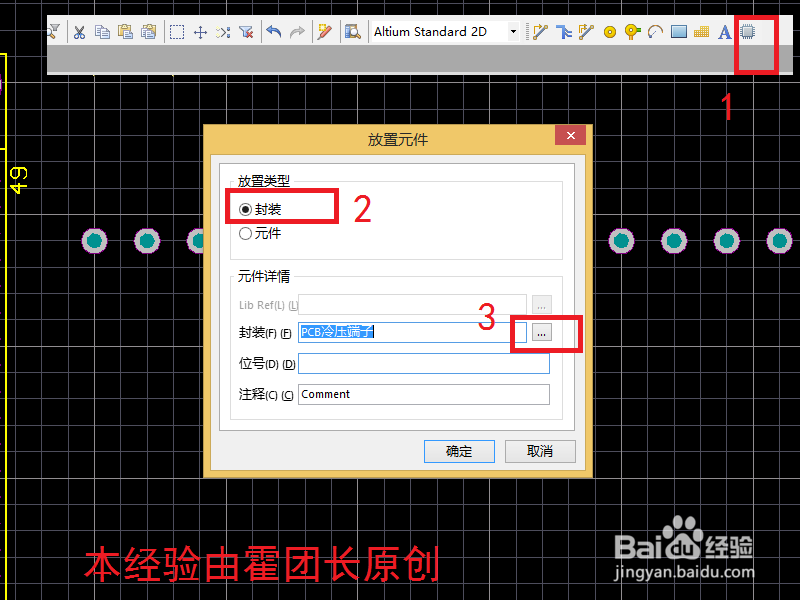

4、在PCB文件中，点击防止器件（红框1）；

在弹窗中，选择：

1.封装（红框2）；

2. 框...（红框3）；

注1：此处必须选择封装，不要选择元件。

    解释:封装是针对PCBLIB文件，元件是针对intlib文件。

注2：详细内容参考本人以往经验

5、在弹出的浏览库中（红框1）；

点击下方的...（红框2）；

6、在弹出的可用库中（红框1）；

点击安装下方的：install from file（红框2）；

7、打开AD的Library文件夹（红框1），点击：冷压端子（红框2）；

然后点击：打开（红框3）；

1、首先在PCB主界面，点击放置元件，

可以直接连续放置两个甚至多个自定义冷压端子（红框1和2）；

2、下面将进行复制粘贴的验证阶段，

首先左键框选一个完整的冷压端子（红框1）；

注:此处必须是框选整个，而不是点选。

3、框选成功后，整个冷压端子就会高亮（红框1）；

右键选择：copy(红框2）；

4、紧接上一步，直接Ctrl+V就可以进行粘贴出一个冷压端子（红框2）；

注：此处复制粘贴的冷压端子自带comment；

默认comment为端子的排序。

5、下面进行自定义冷压端子的阵列复制粘贴；

同理，框选一个冷压端子（红框1）；并进行复制操作。

然后点击工具栏中的阵列icon（红框2）；

6、在阵列设置窗中，填写阵列的数量（红框1）；

以及阵列器件之间的距离，

确定后，点击：确定（红框2）；

7、紧接上一步，在PCB有效界面，随便点击一下；

此时就会发现出现5个直线排列的冷压端子（红框1）；

注：此处的冷压端子会跟随前面的复制端子排序作为comment。
