Cisco Packet Tracer模拟器生成树协议（RSTP）

1、发送百度经验之前查看了这篇文章，但是写的比较杂。容易对新手敲实验带来一定的误解，所以只是把步骤简洁一下，按照原文的步骤进行。希望文章作者谅解（截图和步骤皆由作者重新提供）

1交换机配置快速生成树协议（RSTP）

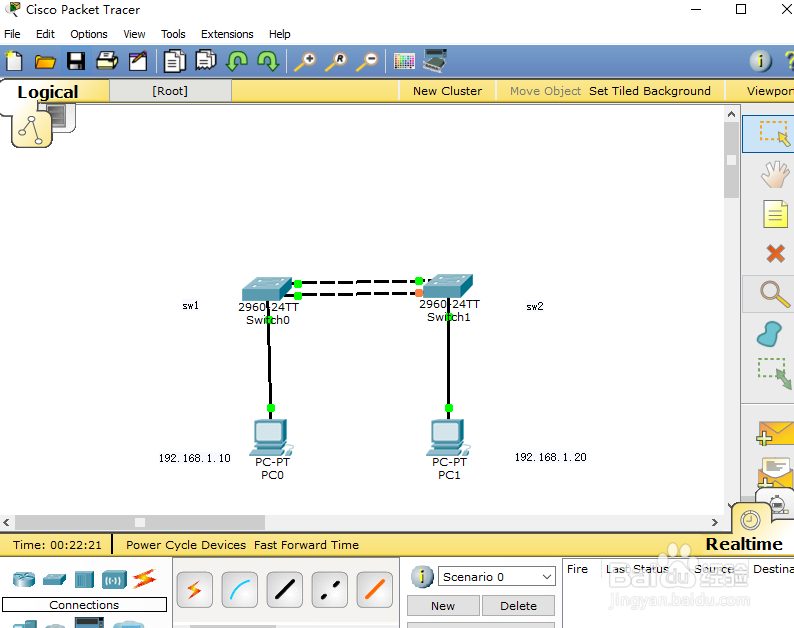

2、按照原文 放上两个2960的交换机和两台pc

为防止操作过程中产生网络风暴因此先设置后连线

3、为了方便查看，将交换机设为sw1 和 sw2

这是设置名称sw1的步骤

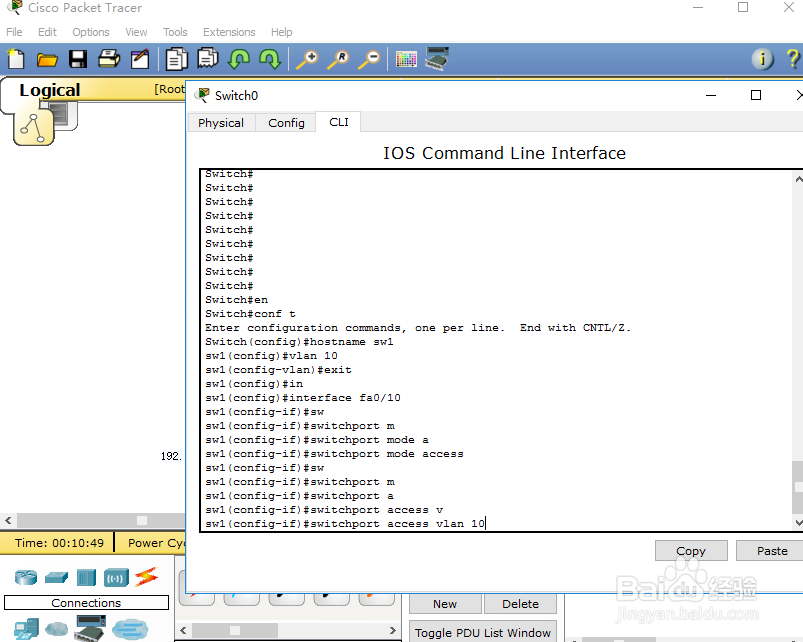

1、首先设置交换机sw1

创建vlan10

进入fa0/10端口

开启access

并将vlan10加入access

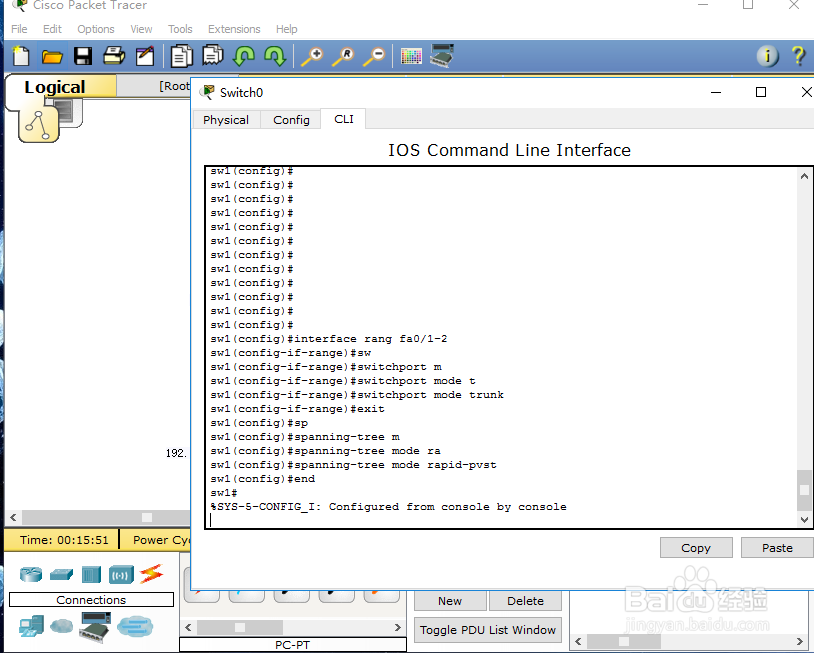

2、进入端口fa0/1-2

将端口改为trunk

spanning-tree mode pvst

 启用基于VLAN的生成树模式

结束退出sw1

sw2步骤与sw1一致

3、sw2步骤与sw1一致

建议看前面的步骤

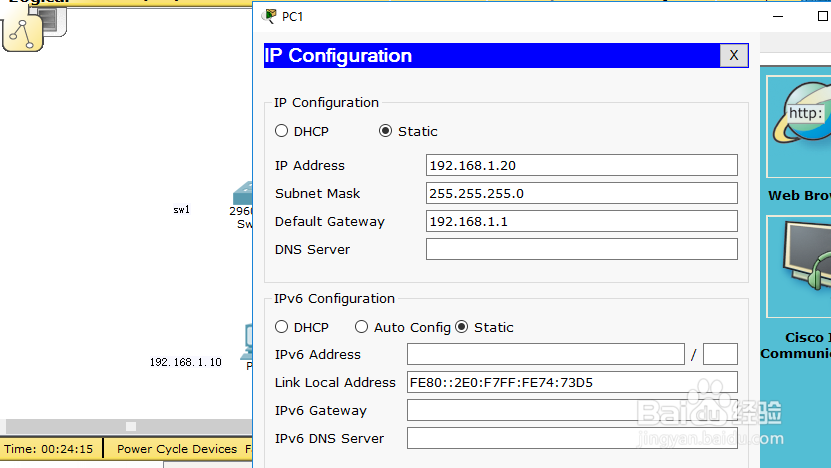

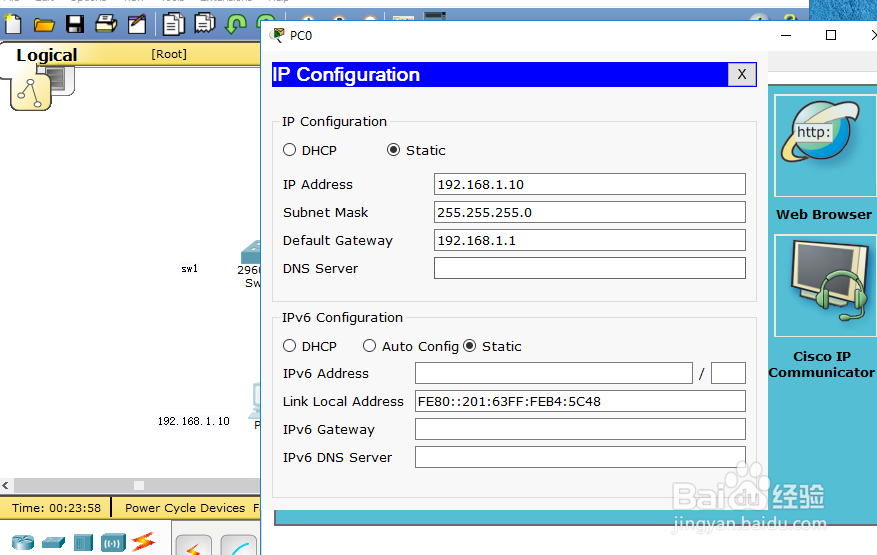

4、然后就可以进行连线和pc的ip配置了

5、pc0与pc1之间可以相互ping通

实验成功
