Excel 如何制作温度计形状图表

1、图表作用范围：用于指标的达成率、货品售罄率等达标率的表示；

用到Excel的功能：1.插入图表-折线图功能；2.图表工具布局-误差线设置；3.图表格式化的各种操作点；（以下分步操作）

辅助：需要用到一条标准线（如图）

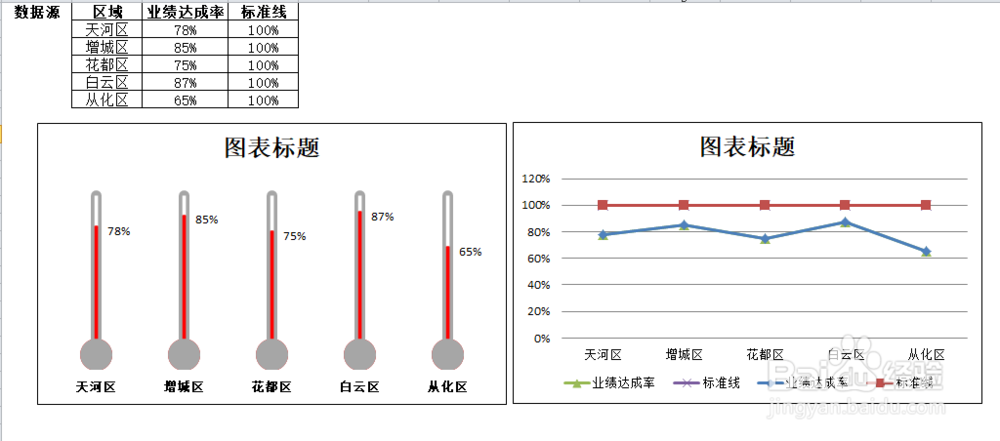

如图所示：数据源、原始图、完成图。

1、对数据源进行处理，如动图样例所示：广州市 4月各店指标达成率；

选择【插入】-【折线图】-【选择第一个】-【布局3】；

操作请看GIF图。

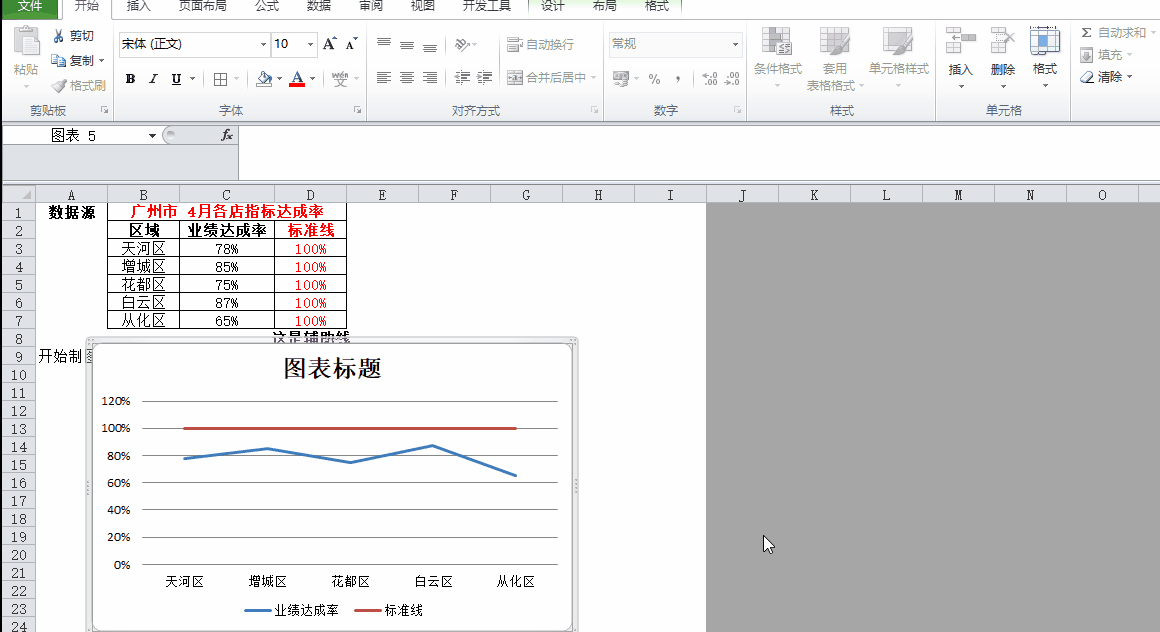

1、第1：先行设置达成率的误差线：

选择【业绩达成率】-【误差线】-【设置所选择内容】-方向【负偏差】-末端【无线端】-误差量【百分比：100%】；

如GIF图所示。

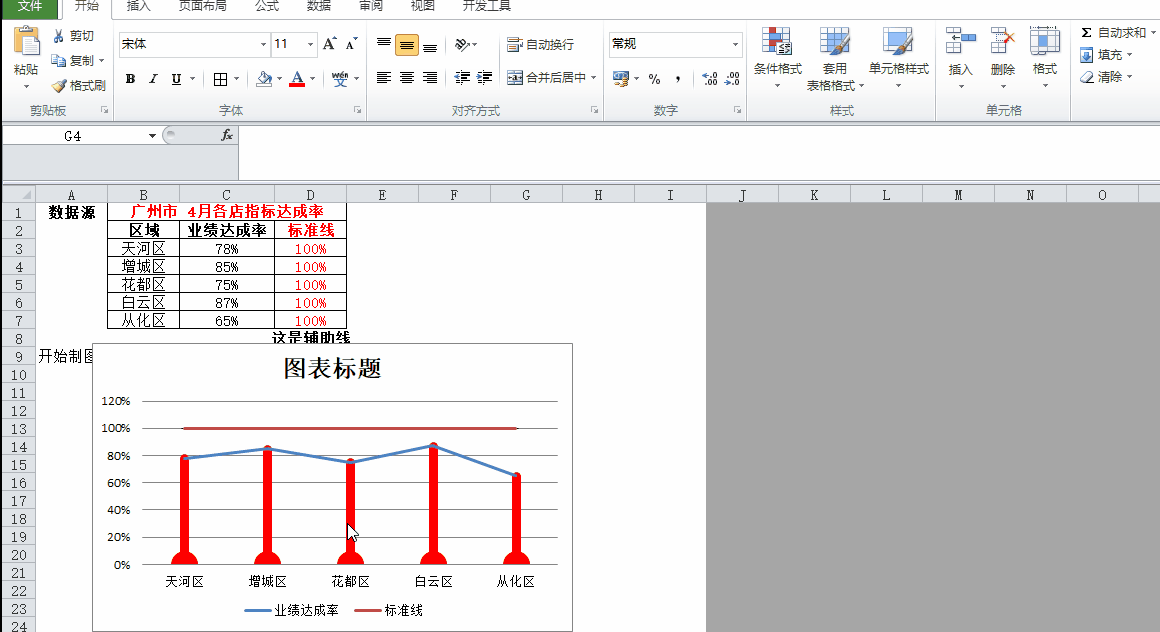

2、第2：美化设置达成率的误差线：

选择图表右键-浮动菜单-图表元素【达成率误差线】-【设置误差线格式】：颜色：红色；宽度：7磅；线端类型：圆形；箭头设置：前端类型圆形；

看见图表的底端圆形未显示完全，这个先不用管，我们第三步图表格式再来设置。如GIF所示

1、如步骤2设置达成率一样，同样的操作重复设置一次：

注意点：1.线性的复合型选择【双线性】；2.颜色填充选择灰色；

如GIF图所示

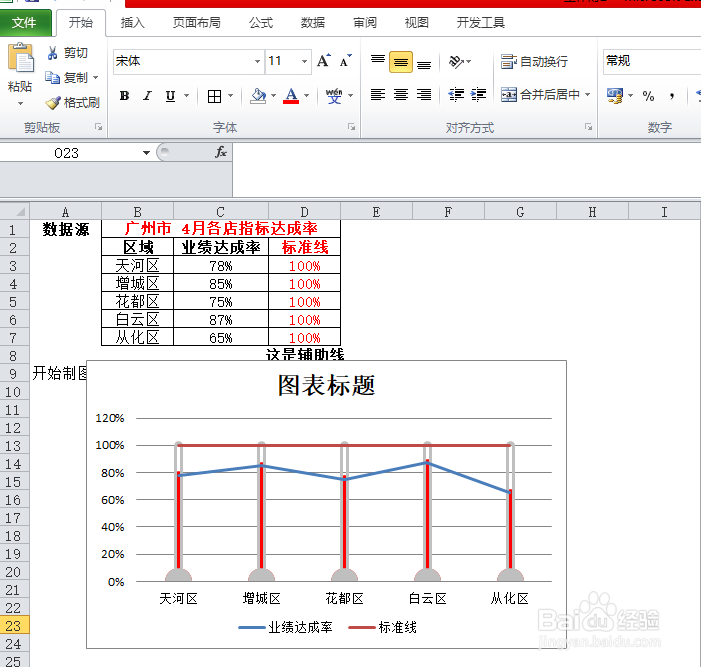

2、若图所示，我们的温度计形状的图表基本完成

现在我们进行第三大步图表的格式化，把图表美化后就是我们片头所看见得。

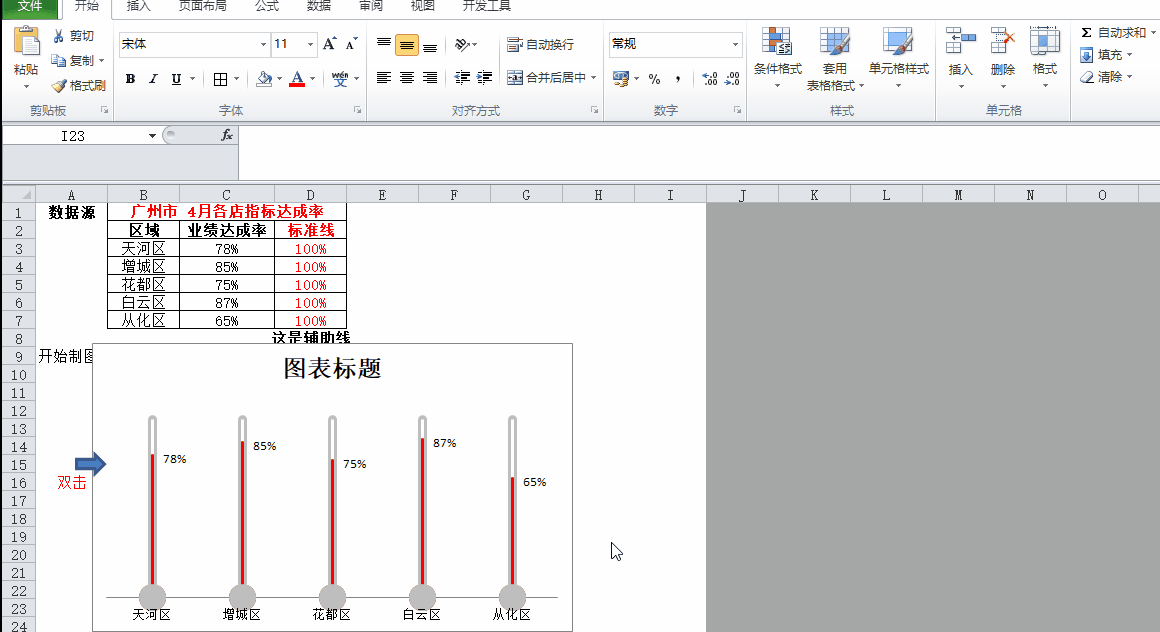

1、第1：把底端温度计显示完全

选择纵坐标数值-双击-把最小刻度固定到：-0.1,-点击确定；

如GIF图所示，就完成了。

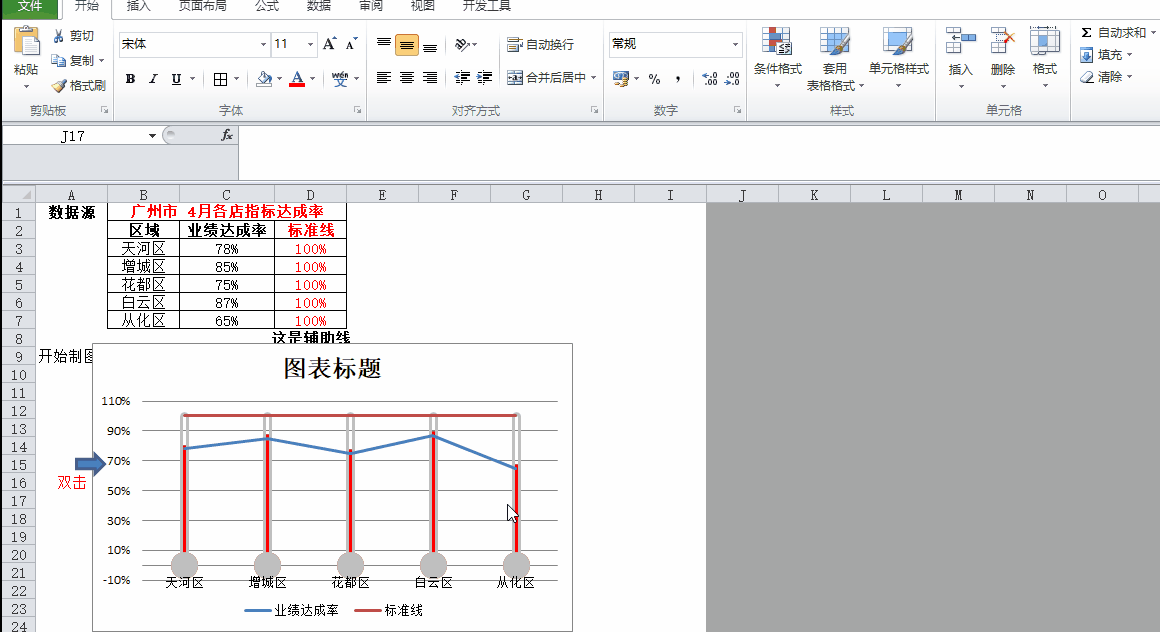

2、第2：基本美化格式图表设置

1.删除背景的网格，选择网格线-delete即可；

2.折线图设置为无色，这样折线图被隐藏；

3.删除纵坐标值及折线标签；

如GIF图所示

3、第3：设置横坐标格式

1.选择横坐标-形状轮廓-无色填充；

2.双击横坐标-横坐标标签-选择“低”即可。

如GIF图所示

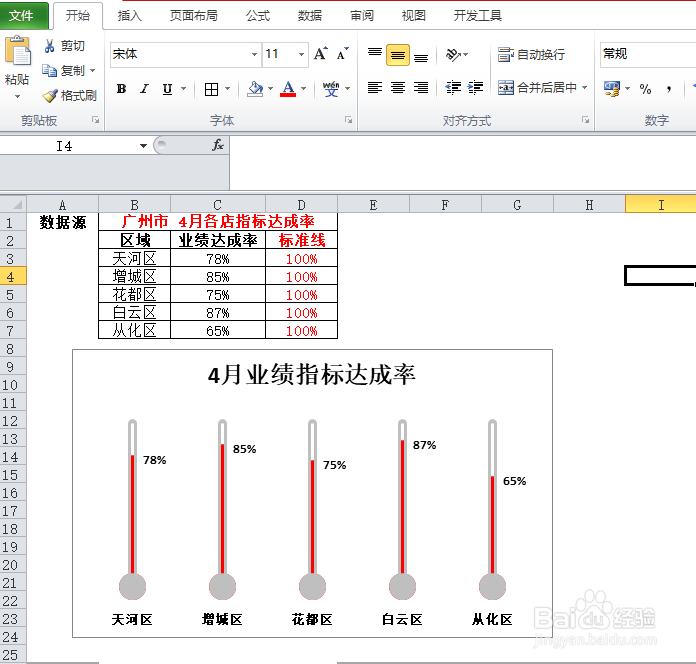

1、按照以上的步骤，经过设置美化等操作后，就得到我们的最后结果了。
