行车记录仪取线安装作业

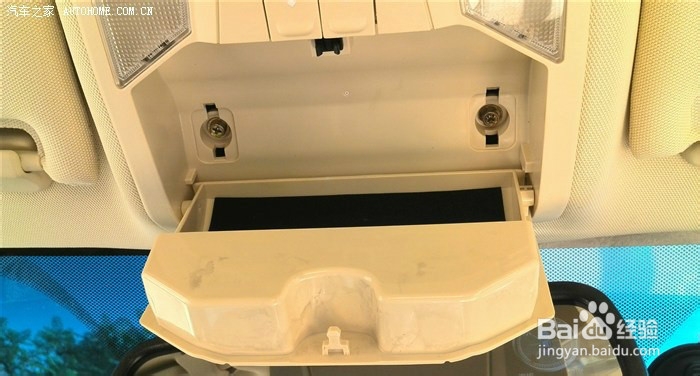

1、首先打开眼睛盒，把两边螺丝上的盖盖取下，露出里面的两颗螺丝

用螺丝刀拆下

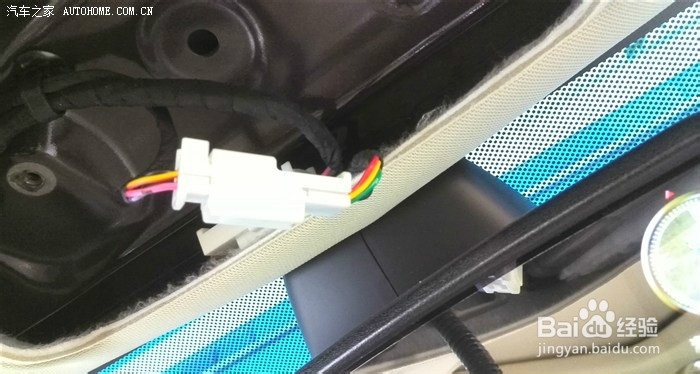

2、拆下后，里面有两个插头，其中一个四线的是指南针的供电线，记录仪的电就从这里取

供电这一端是黄（+12V），黑（GND），后视镜这一端是红（+12V），黑（GND）

建议把电源线接在后视镜这一端

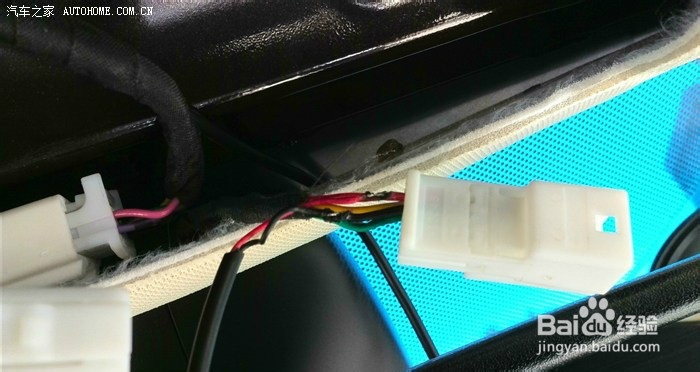

3、将电源线焊接好

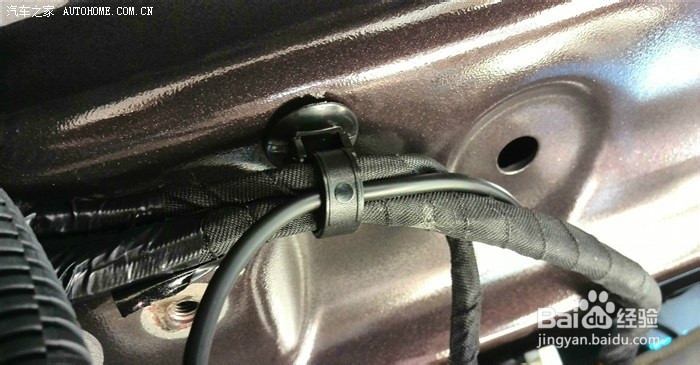

4、穿进的电源线可以从这个地方走，这样不会被扯到

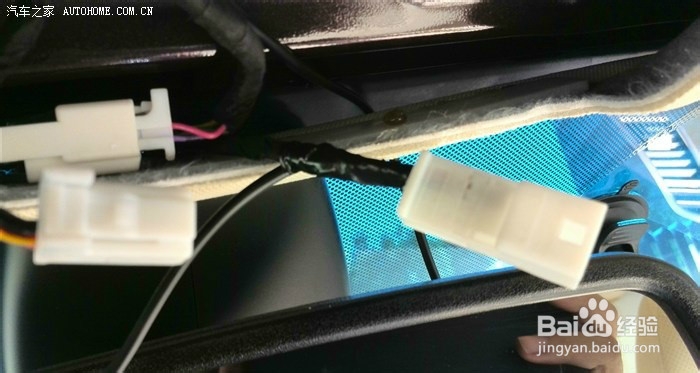

5、用电工胶布进行包裹，最好是在这里加一块薄海绵，这样可以避免共振。

6、最终效果，这样就不会有难看的走线了，而且不会和气囊盖板有冲突。

祝大家改造顺利
