UG10.0如何测量不规则平面的面积？

1、如下图所示，

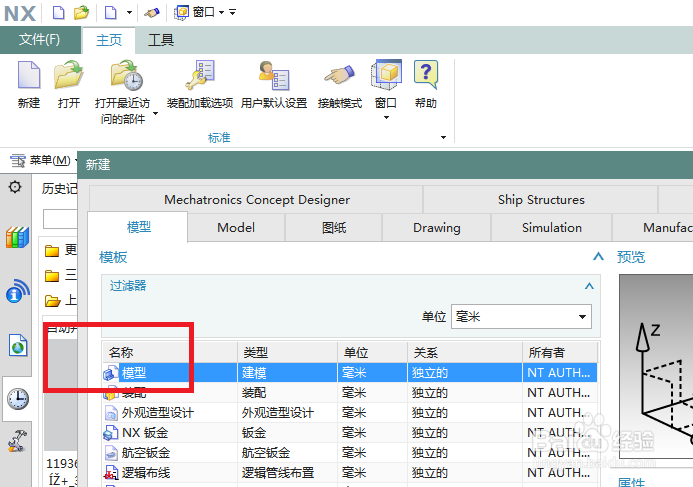

打开UG10.0软件，新建一个空白的模型文件。

2、如下图所示，

以XY基准平面为草图平面创建一个草图，

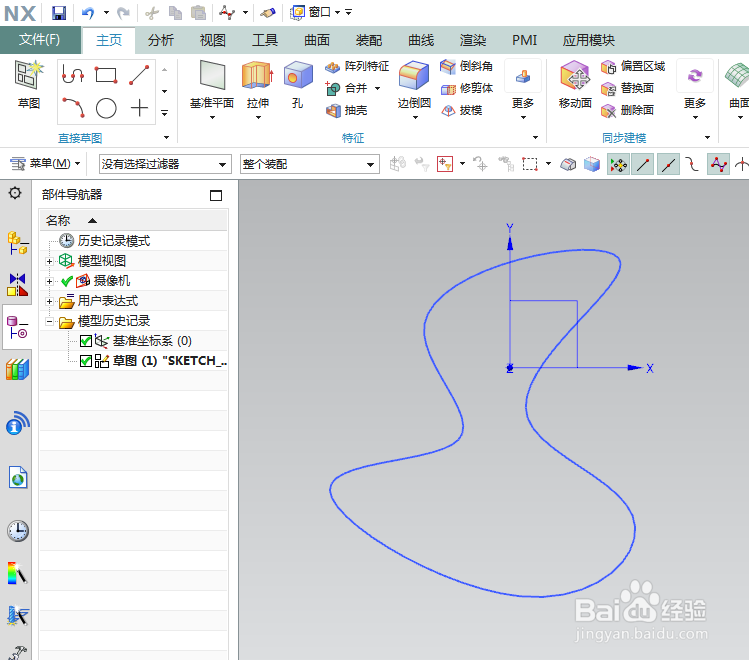

然后激活样条曲线命令，画一个不规则的封闭草图，

然后完成，退出草图。

3、如下图所示，

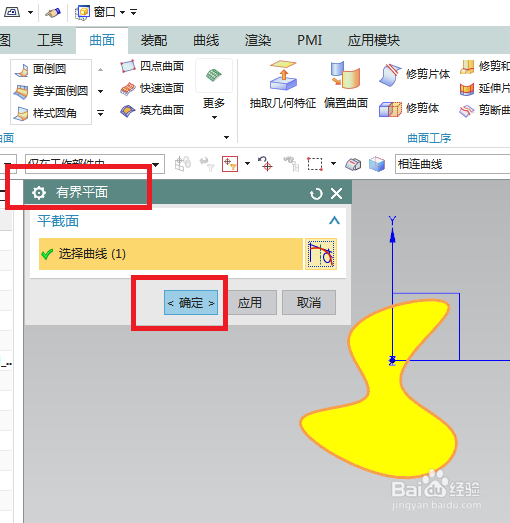

执行【曲面——更多——有界平面】，

激活有界平面命令，

然后选择草图，

然后点击确定，

完成一个不规则平面的创建。

4、如下图所示，

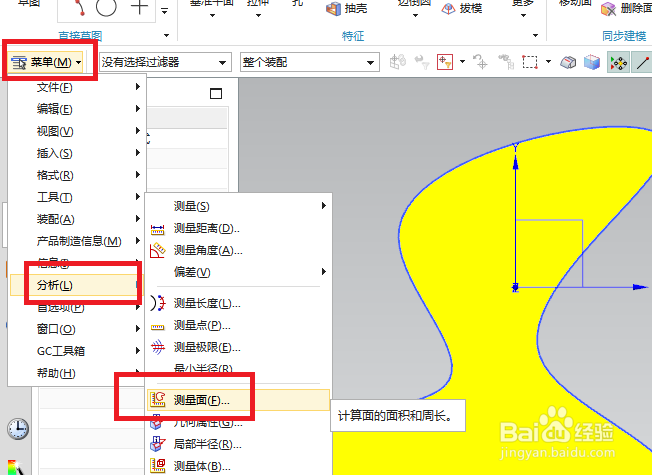

执行【菜单——分析——测量面】，激活“测量面”命令。

5、如下图所示，

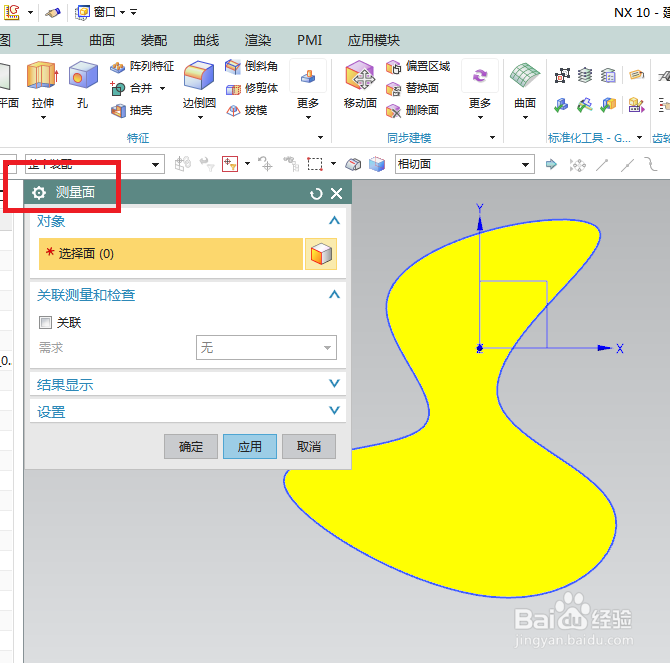

软件弹出一个“测量面”对话框，

需要我们选择“面”。

6、如下图所示，

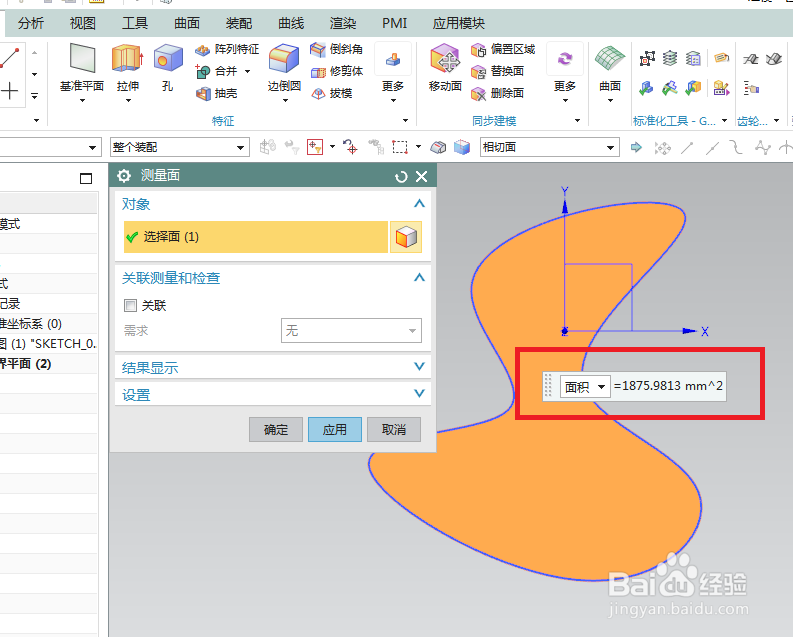

我们刚选择平面，

然后就有了“面积”信息。

7、如下图所示，

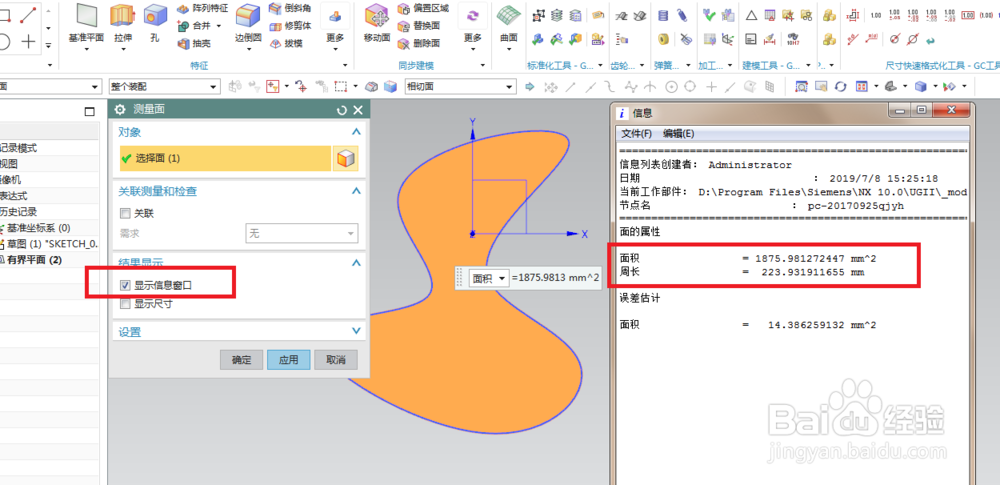

在对话框中的“结果显示”一栏，我们勾选“显示信息窗口”，

然后软件右边就出现了一个“信息”对话框，

里面也有“面积”和“周长”。
