红外线在婴儿尿湿尢线电报警器中的应用

1、发射器电路如图1所示。CZ为f2.5mm微型插座，外接尿湿传感器。平时因尿布较于燥，因此与非门G1的输入端为低电平，级联传递导致G4也输出低电平，VTl截止，VT2、VT3推挽式载频振荡器停振，此时发射器耗电甚微，基本上为CD4011的静态电流，约数微安，可认为属于关闭状态。当尿湿发生时，Gl的输入端上升为高电平，Gl、G2起振，G3、G4受G1、G2的控制也起振。G1、G2为超低频振荡器，振荡频率约为0.5Hz。G3、G4构成3kHz左右的音频振荡器，其输出直接调制28MHz高频振荡/发射电路vT2、vT3的上作，由于Gl、G2为超低频振荡器，故发射器只处在断续发射状态，以节省电能。

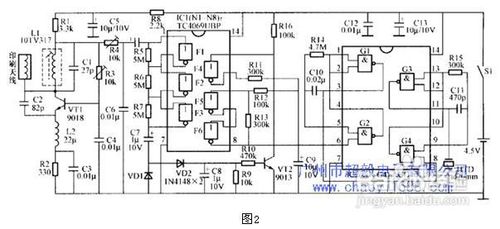

2、接收器电路如图2所示。VTl为超再生式检波器电路，当它收到已调制的28MHz高频波后，解调出音频信号，通过R4、C6低通滤波器滤除高频噪声后，送入F1～F3放大。F1～F3组成三级反相级连放大器，放大后的音频信号经C7、VDl、VD2、C8倍压整流后，控制VT2导通，F4的输人为低电平，输出则为高电平。此高电平再经R11、C9延时滤除低频脉动式干扰，然后由F5、F6施密特触发器进行整形，输出高电平控制Gl～G4间断式音频振荡电路起振，压电陶瓷片HTD发出“嘟、嘟”的间断式报警声。
