UG NX9.0 二维图尺寸标注设置及更改

1、在制图环境下，标注尺寸前，先进行尺寸格式的设置，使其与图纸要求一致。选择menu→Preferences→Drafting...，弹出制图格式首选项窗口。

2、制图首选项窗口中，包含了多项制图选项，如图框，表格，视图，尺寸等。我们经常对尺寸格式进行更改、设置。通用项Common中，可以进行尺寸标注的箭头、尺寸线、尺寸前缀等进行设置。

3、而要设置尺寸标注形式，尺寸文字方向，尺寸文字字体等，则可在Dimension中设置。

4、比如设置尺寸箭头大小为3.5，角度30°，尺寸文字方向水平显示，效果如图所示。

1、1.虚尺寸

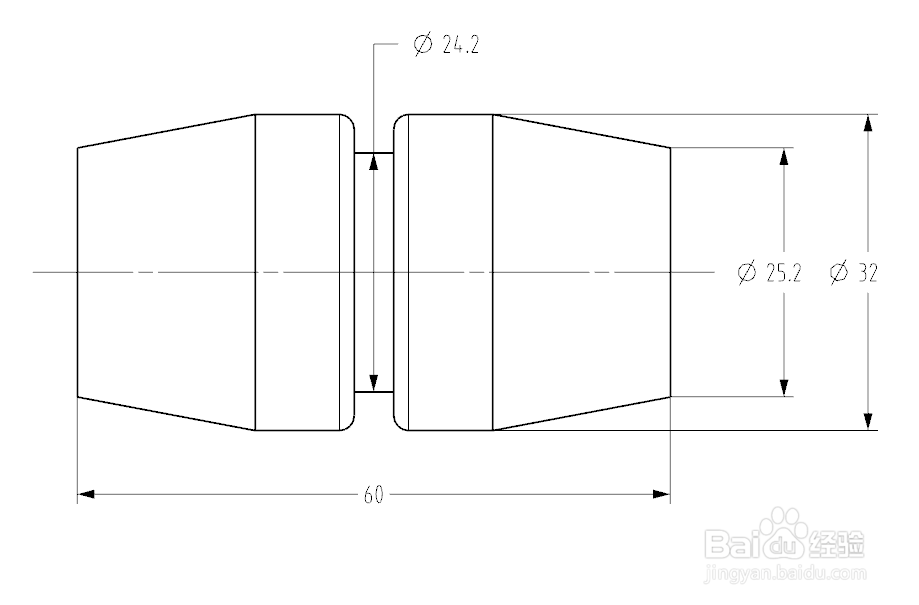

视图中的尺寸标注完成后，发现需要更改模型，更改完成后，更新二维图，会发现有些尺寸变虚了。

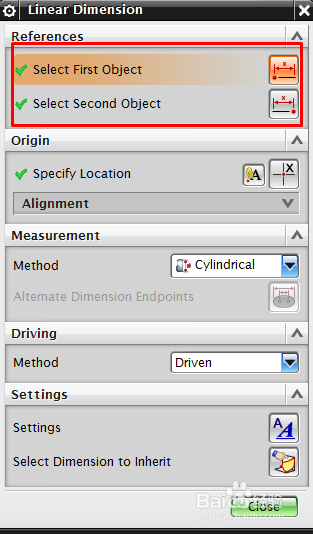

解决办法：双击虚尺寸，重新定义尺寸附着点即可。

2、2.斜尺寸

有时候标注尺寸时，需要将尺寸偏一个角度，使尺寸线与视图轮廓线错开。

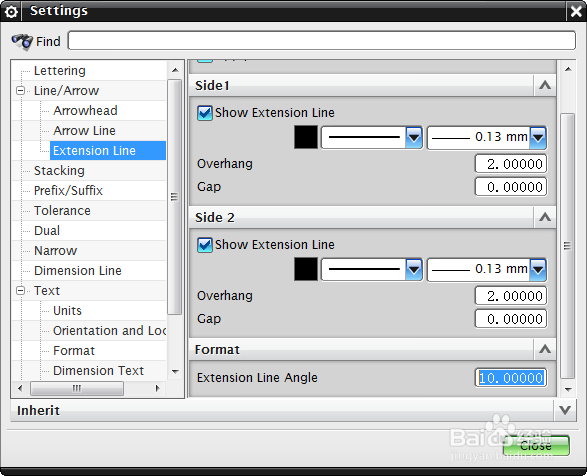

操作方法：用水平/垂直尺寸形式标注尺寸，然后进入尺寸设置项，在延伸线Extansion Line中设置偏移角度。

3、3.半尺寸

对于半剖视图来说，我们经常标注半尺寸。半尺寸的标注方法，我在另外的经验中有详细介绍，伙伴们可以参考以下链接。

4、4.假尺寸

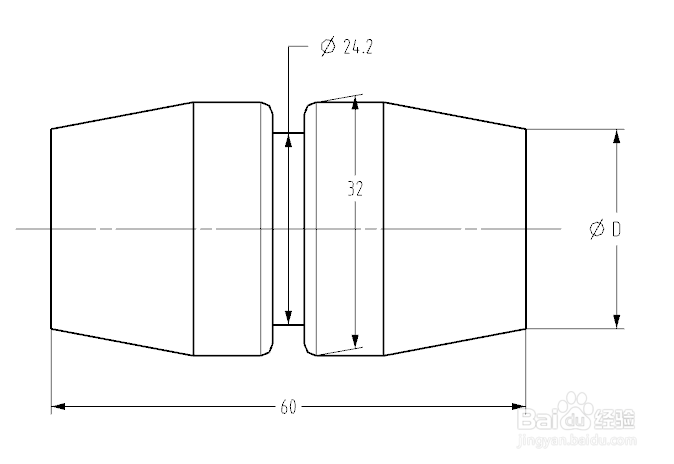

有时候我们需要将尺寸更改为字母、符号，或者不同于实际尺寸的数值。

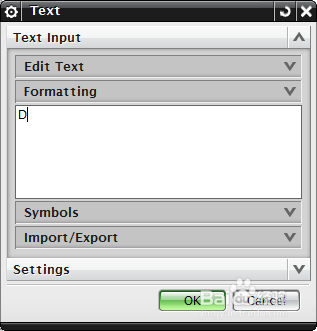

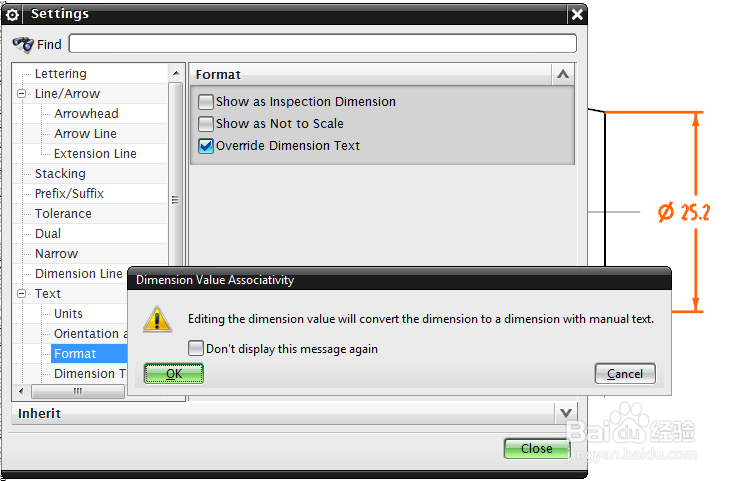

操作方法：双击尺寸，进入尺寸设置，在Format中勾选第三项，确定，然后点击【A】，输入文本，确定退出。
