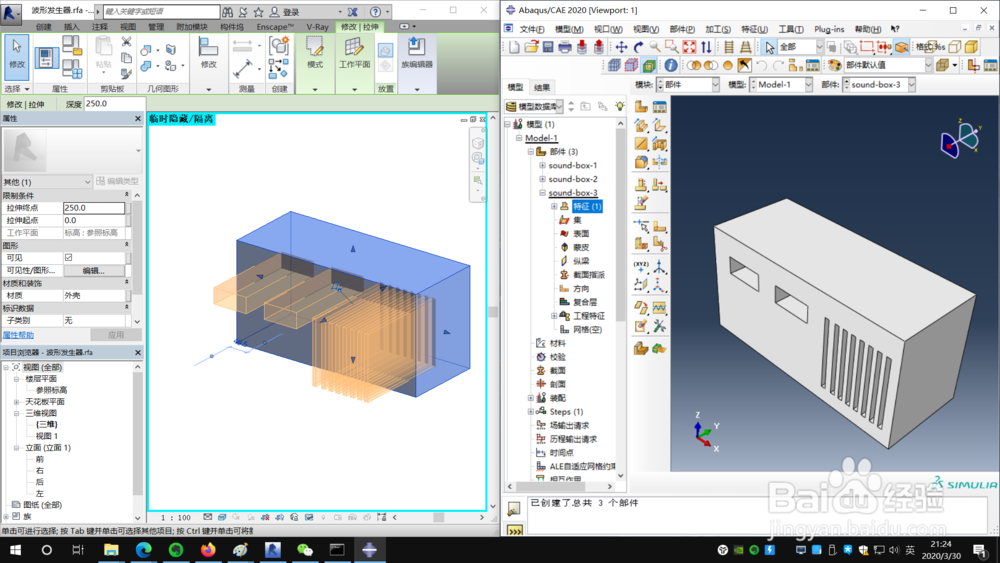

Revit模型导入到ABAQUS的方法

1、创建族文件，有两点要求：

①Revit创建的模型各部分不要有几何重叠，重叠部分用空心形状切削掉。

（因为ABAQUS中，重叠的部件会导致无法计算）

②Revit的上下方向就是ABAQUS的Z轴方向（重力方向一致）

2、Revit左上角——导出——CAD格式——ACIS(SAT)

3、直接点击下一步

4、保存.sat文件

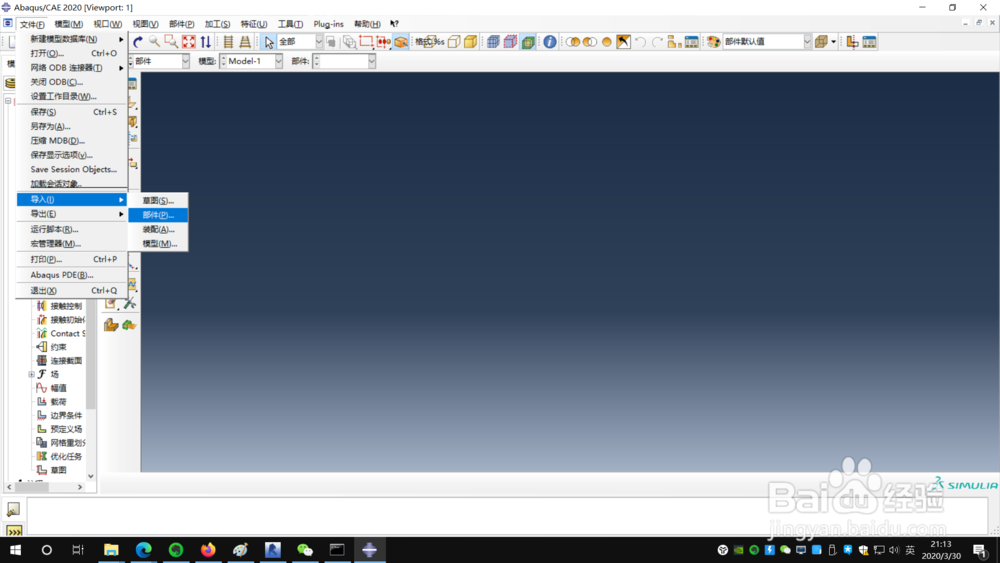

1、导入部件

2、找到.sat文件

3、默认即可，直接点击下一步。

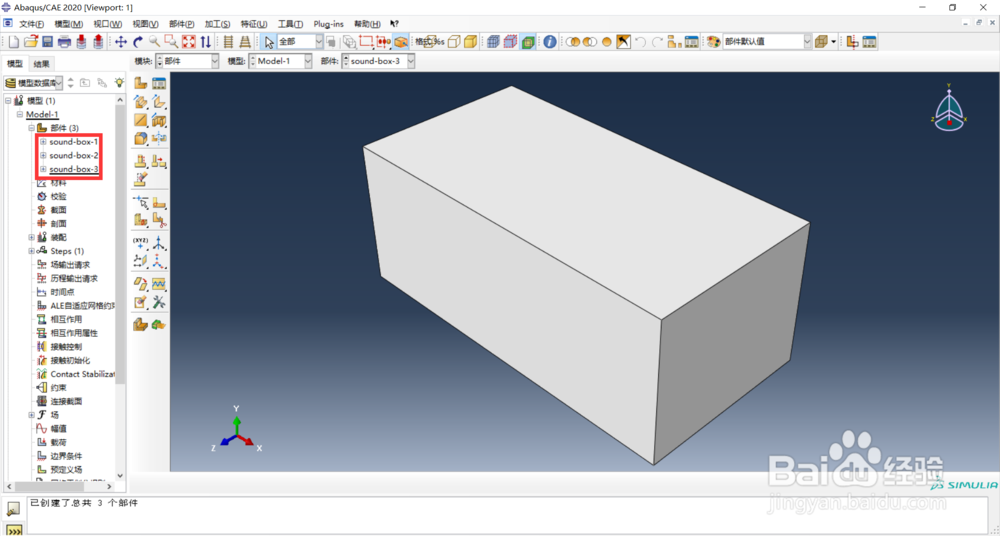

4、导入完成

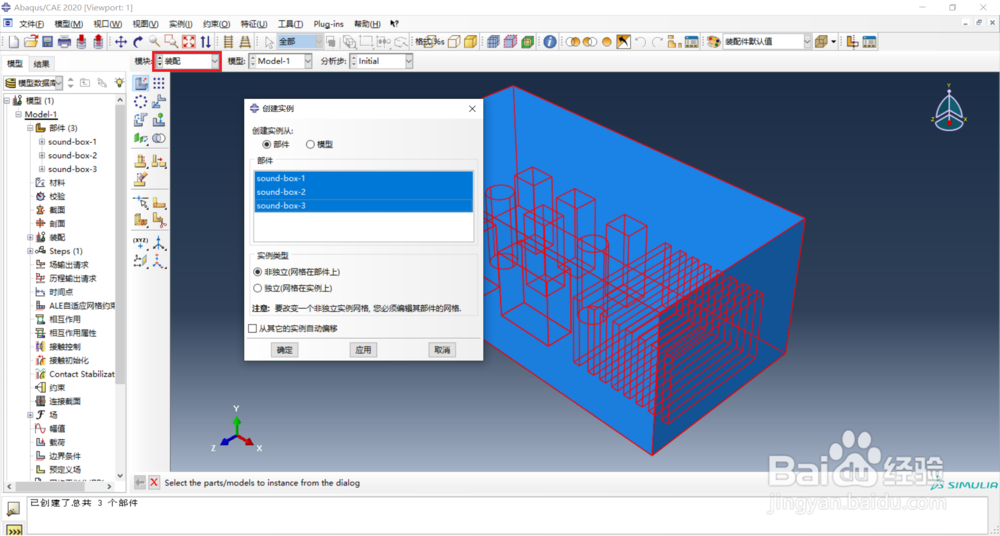

5、装配——全选上各个部分，确定

6、装配完成，

1、本例的Revit模型由三个部分组成

①按钮组

②显示器组

③主体箱子（由实心拉伸+空心形状组成）

2、ABAQUS导入.sat文件时，不建议勾选“合成单个部件”。对后续划分网格不利。
