CTP-1000C互感器综合测试仪的试验方法

1、电压互感器试验

在参数界面，用 旋转鼠标切换光标到类型栏，选择互感器类型为PT。

2、试验接线

试验接线步骤如下：

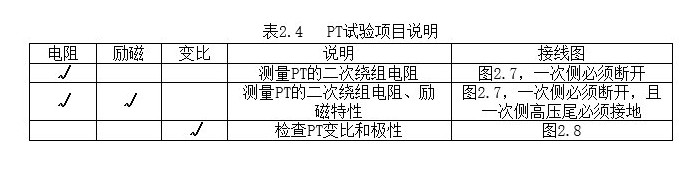

第一步：根据表2.4描述的PT试验项目说明，依照图2.7或图2.8进行接线。

3、第二步：同一PT其他绕组开路。

第三步：接通电源，准备参数设置。

4、参数设置

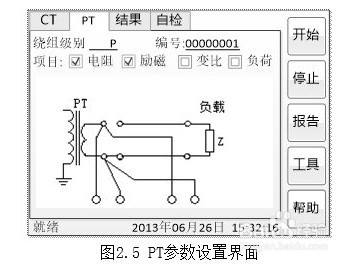

PT的试验参数设置界面如图2.5。

5、参数设置步骤如下：

用 旋转鼠标 切换光标，选择要进行的试验项目，当光标停留在某个试验项目时，屏幕显示与该试验项目相关的参数设置；当光标离开试验项目时，屏幕显示所选试验项目所对应的接线图。

可设置的参数如下：

（1）编号：输入试验试验编号。

（2）额定二次电压：电压互感器二次侧的额定电压。

（3）级别：被测绕组的级别，有P、计量等2个选项。

（4）当前温度：测试时绕组温度，一般可输入当时的气温。

（5）额定频率：可选值为：50Hz或60Hz。

（6）最大测试电压：试验时设备输出的最大工频等效电压。

（7）最大测试电流：试验时设备输出的最大交流电流。

第四步： 选择右边的开始按钮进行试验。

6、试验结果

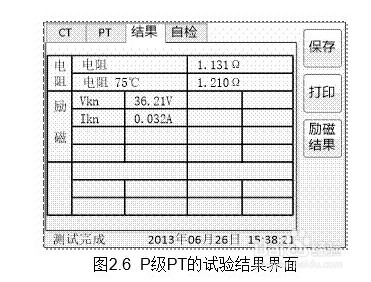

试验结果页，如图2.6。

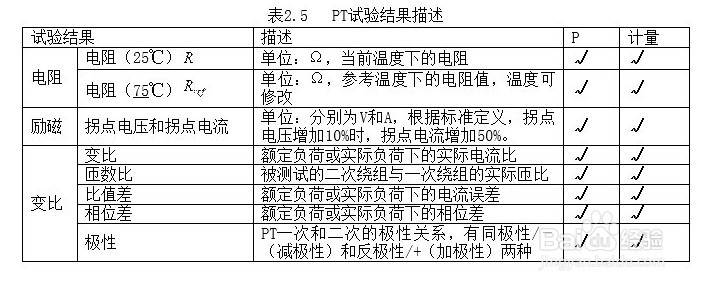

7、对于不同级别的PT和所选的试验项目，试验结果也不同，见表2.5。
