ProE画高尔夫球的方法

工具/原料

Pro/Engineer

Wildfire 5.0

Wildfire 5.0

待创建高尔夫球的空白零件模型

步骤/方法

 打开待创建高尔夫球的空白零件模型，我们将在其中创建一个高尔夫球的实体模型

首先使用半径为R20的四分之一圆弧通过旋转创建出一个半球 。

草绘出如下图尺寸所示的直线段作为辅助参考。

借助上一步的曲线参考，使用旋转特征切出第一个高尔夫球的窝位。如图所示。

使用半球的竖直中心轴作为参考，使用轴阵列出一周5个窝位，如图所示。

把前面的步骤除了第一个半球旋转外，全都打包成一个组，如下图所示。

使用表阵列对上一步得到的组进行阵列，阵列的表数据如下图所示。

最后得到一半的高尔夫球，如下图所示

使用曲面的复制和粘贴功能，把半球的实体面组复制出来。

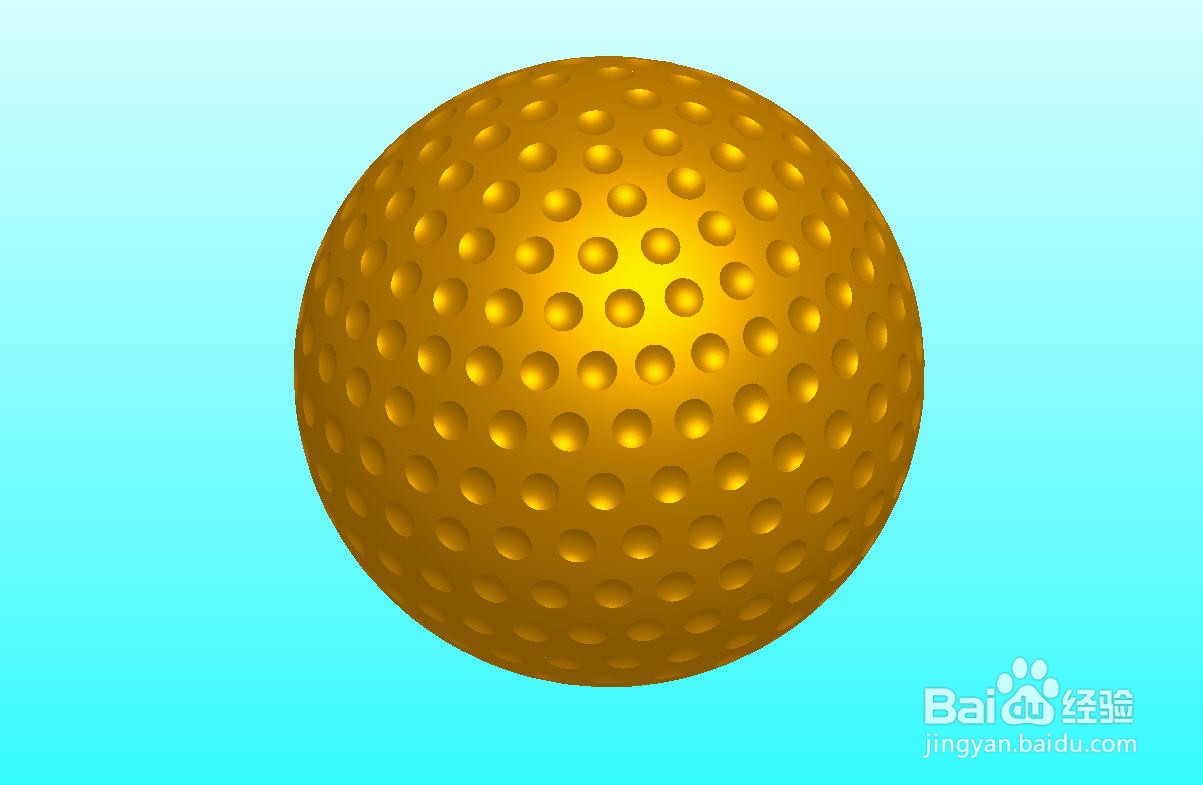

使用镜像特征把实体面组镜像到另一侧，然后实体化加料得到完整的高尔夫球，如图所示。

注意事项

使用表阵列可以方便控制每个阵列间不同的间距，以实现看起来更均匀的效果。

阵列的再阵列前，必须先把要阵列的阵列打包成组才可以。
