软件设计之路工具推荐：[5]概要、详细设计

1、StartUML的界面足够简单。

左侧是UML对象面板，根据当前的视图不同，面板内容不同。

右侧上方是目录结构，下方是目录中相关对象的属性面板。

最下方是控制台，当我们进行代码导出，或者逆向导入时显示一些信息。

2、它支持我们一般设计过程中用到的UML图。例如：用例图、类图、时序图等等

3、用例图设计

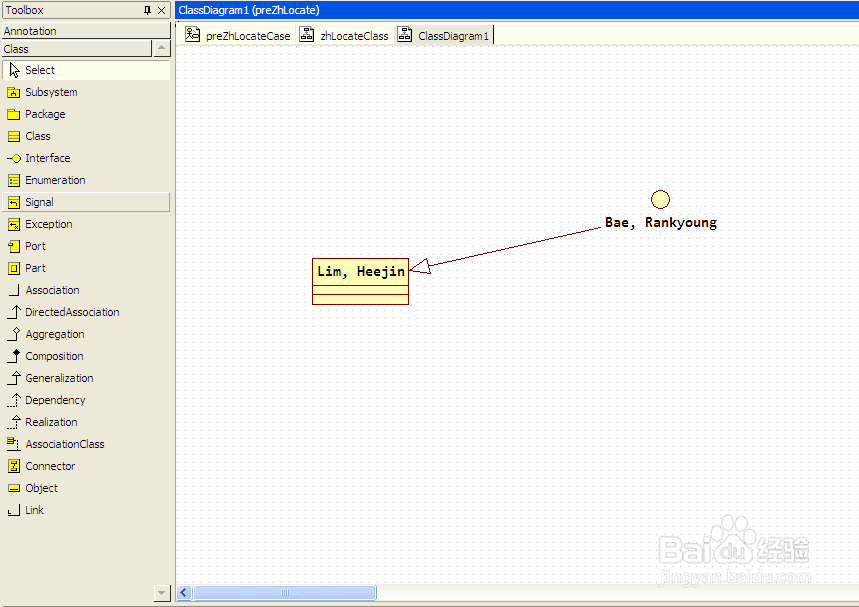

1、创建一个类图的视图，然后我们就可以从左侧的面板中添加我们的类、接口等对象，并设置依赖、实现、包含等关联关系了。

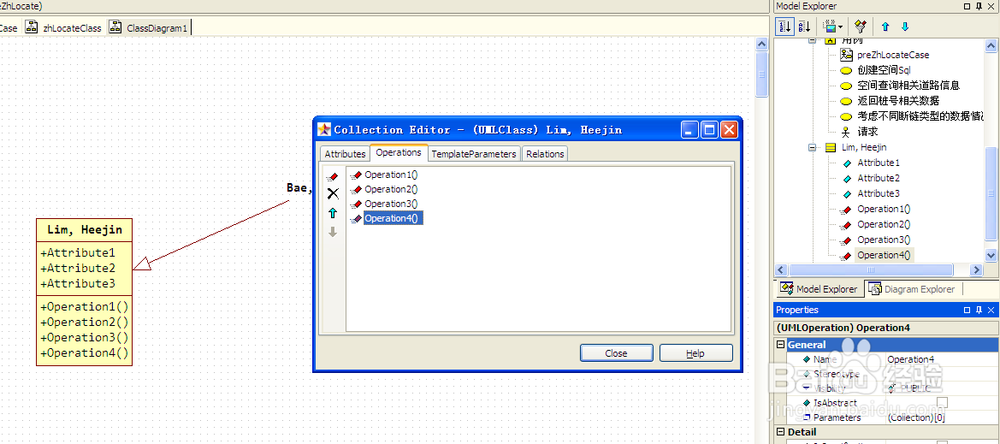

2、对于单个类或者接口对象，在右侧属性面板中添加方法和属性。设置属性的类型，方法的返回值和有效范围等等。

3、注意，右侧属性面板的旁边有一个Documents面板，我们在这里添加的信息在生成代码时会作为方法或属性的注释信息。

4、另外，当前面板中有我们不想再要的对象，只在视图中删除是不会彻底删除的。我们需要在右侧进行删除。

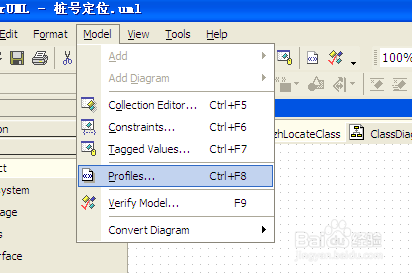

1、首先，我们需要引入语言类库。即，我们将到导出为那种开发语言的代码。

2、在面板中选择相应的语言标准。

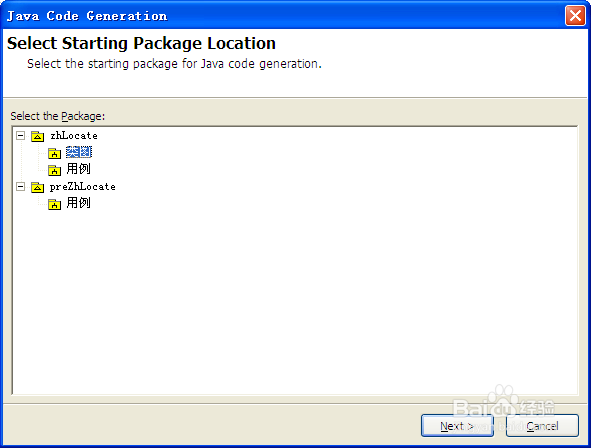

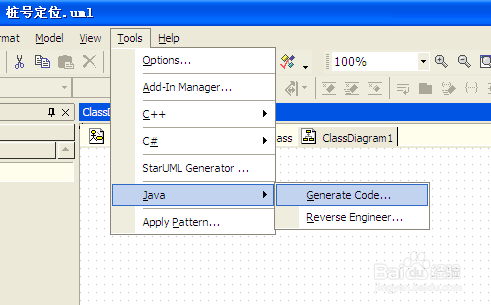

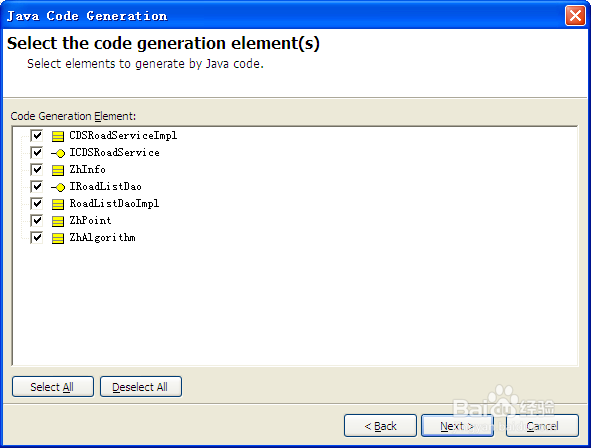

3、然后就可以进行导出为代码。

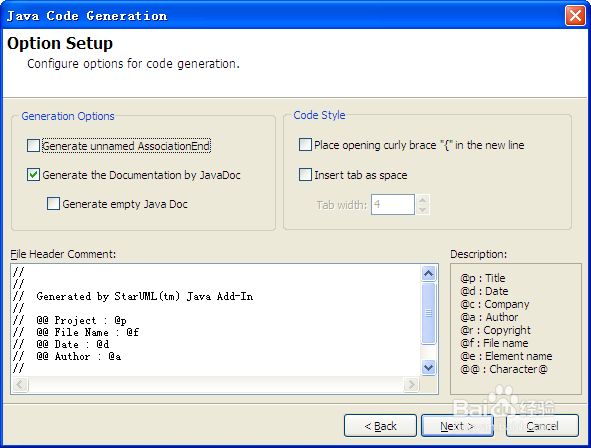

4、一路Next,到这个页面后需要注意，这里可以设置我们的注释模板及格式。

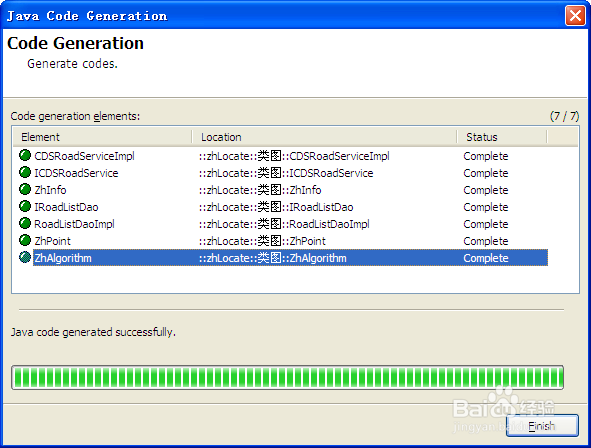

5、点击完成，显示导出结果。如果有导出失败者会提示。

6、6 软件还支持将设计导出为图片等格式，方便其他人员参看和评审。在File菜单中选择相应的导出选项。

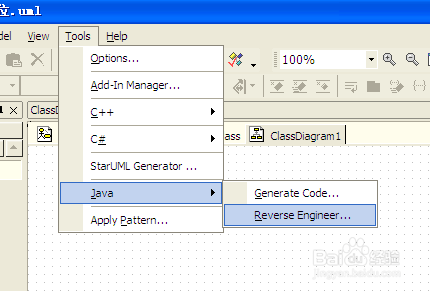

1、我们在Tools菜单下可以进行逆向导入，即通过代码生成UML对象。

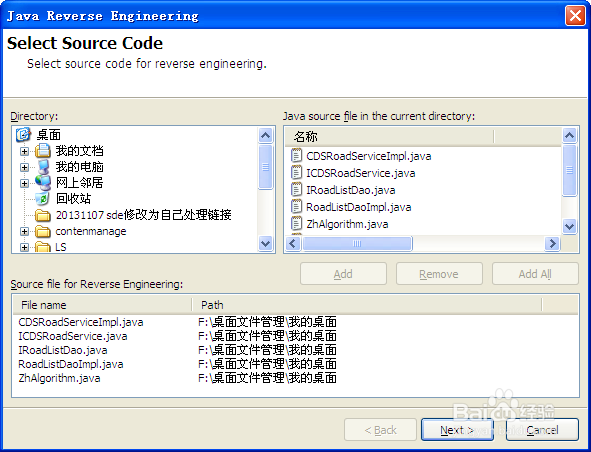

2、选择我们的工程代码，进行导入。

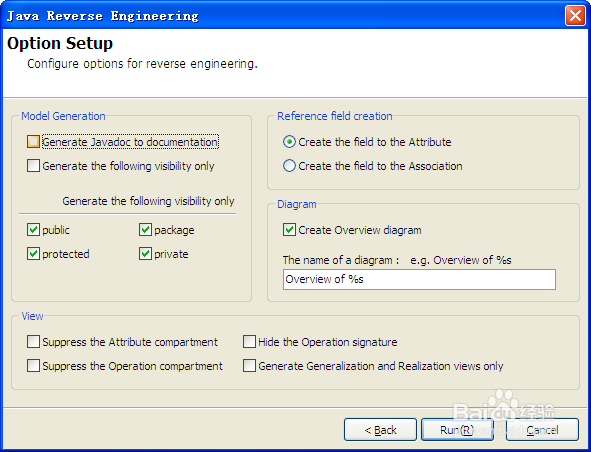

3、到这一步我们可以设置只导入某几类方法，以及其他一些设置。
