Revit如何切割体量及平面编辑

1、先绘制一个基本的体量体型。绘制方法参见以下经验。

5Revit体量的基本绘制和生成

2、切割后是这样的。

3、在默认三维视图里。点击直线。鼠标也变为以下的样子。

4、勾选三维捕捉。

5、移动鼠标，当某个平面高亮显示时，绘制的图形就在这个平面上。高亮显示代表工作平面。

6、分别选择平面的三个中点。然后，按ESC两次退出命令。

7、移动鼠标，点击三条边的其中一条，这个立体的三角形，就会被选中了。

8、然后选择创建形状--实心形状。

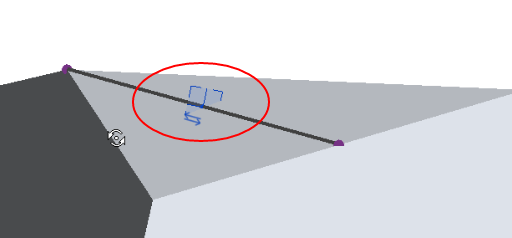

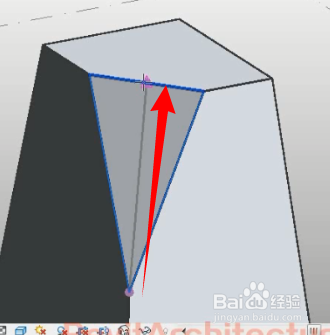

1、在绘制好的斜面上绘制一条直线，然后在直线上绘制一个点，就会产生一个垂直与直线的平面。

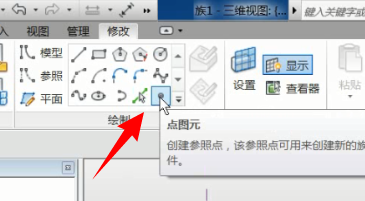

2、选择点图元。

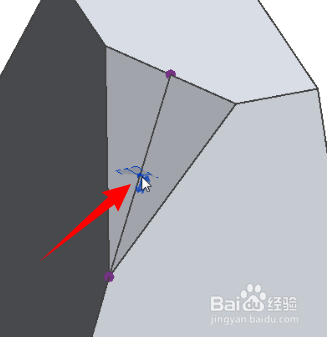

3、选择线的中心。然后按ESC两次。

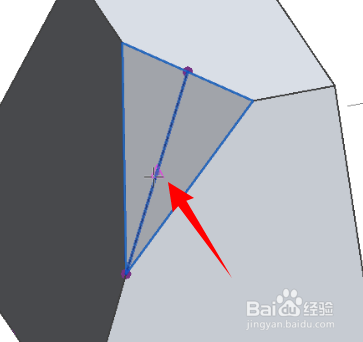

4、选择绘制的点，就会看到以点为基准的平面 。

5、这个平面太小了，不好绘图，怎么办呢？

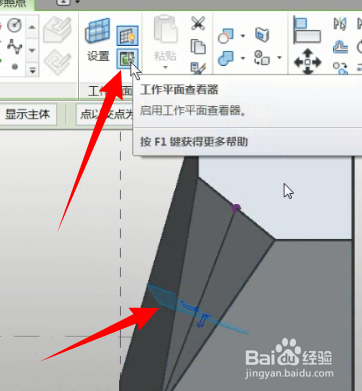

选中点平面后，选择工作平面查看器。

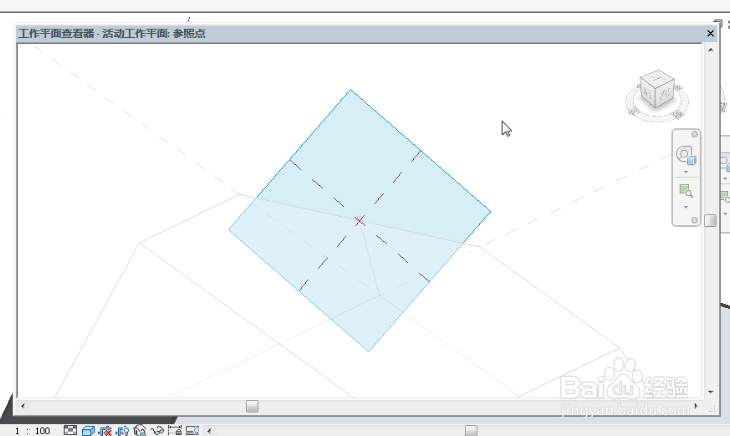

6、就会有一个工作平面查看器，活动工作平面窗口。可以在此编辑。在窗口中点击，可以进入编辑状态。
