SM7301C高功率因数可控硅调光LED驱动芯片

1、SM7301C概述：

       SM7301C是一款高效率高功率因数的 LED 驱动控制芯片。采用我司专利的高压启动及供电技术，芯片无需辅助绕组供电，直接从交流整流桥后的高压输入端供电，同时还可以支持20Vdc~600Vdc直流电压供电。

      SM7301C适用于各种开关电源拓扑电路，系统工作在开环电流模式，无需任何的补偿元件，可实现良好的调光效果。外围器件少，方案成本低，容易调试，系统的功率因数大于 0.95，可通过EFT、雷击、浪涌等可靠性测试。

2、产品特点：

      1、730V 混合集成电路工艺

      2、20Vdc~600Vdc 宽输入电压范围

      3、支持 BUCK，BUCK-BOOST，反激等多种拓扑结构

      4、支持无输入电解电容方案

      5、支持 PF 值大于 0.95 的应用

      6、支持可控硅调光、线性调光和PWM调光

      7、专利的高压自启动及供电技术

      8、固定关断时间（TOFF）的工作模式

      9、输出短路等多种保护功能

      10、无需补偿元件

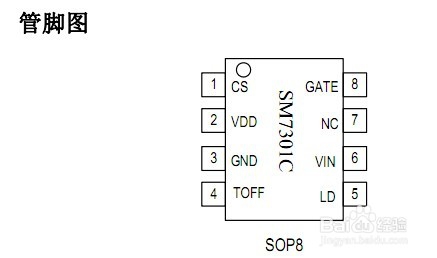

      11、封装形式：SOP8

3、应用领域:

      1、可控硅调光 LED 灯

      2、T5、T8 日光灯

      3、DC/DC 或 AC/DC 的 LED 驱动器

      4、RGB 或平板显示器背光的LED驱动器

      5、LED 信号灯和装饰灯
