如何在UG12.0中创建不锈钢高脚法兰套件

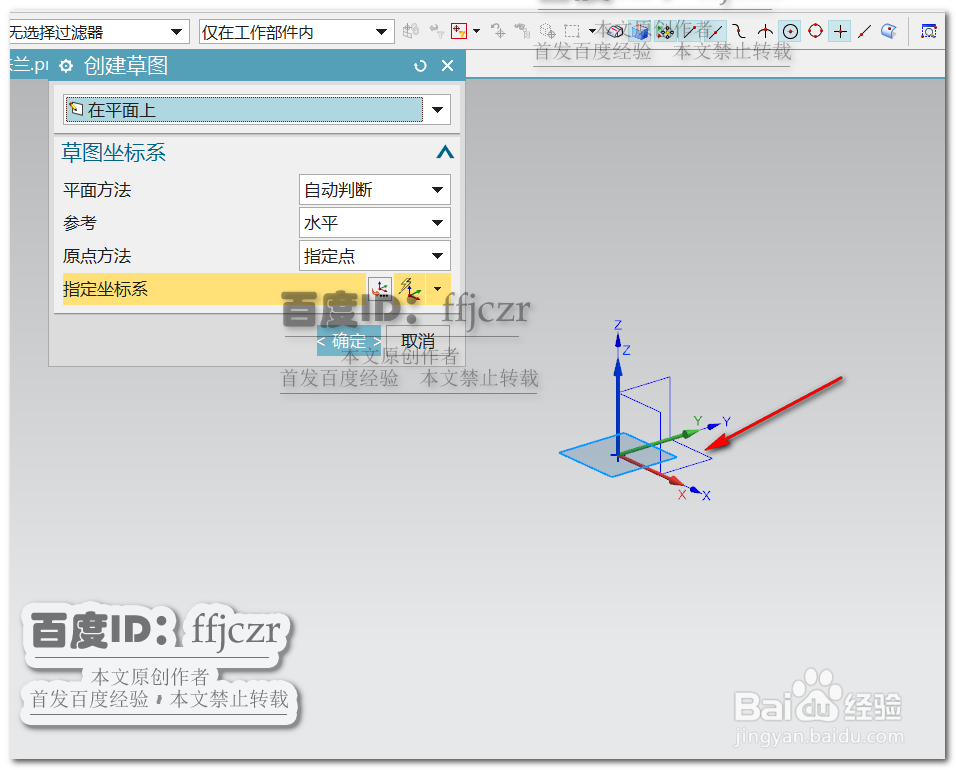

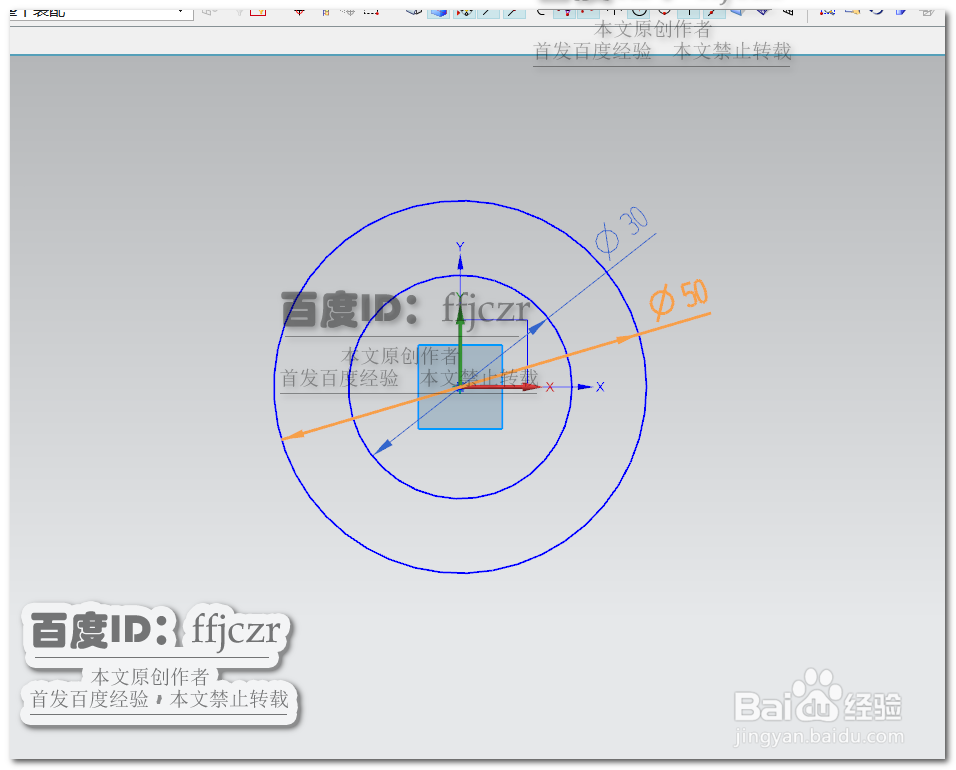

1、  创建草图，选用XY面为草绘平面，在草绘中以坐标原点为圆心，绘得二个同心圆，直径分别为50、30.

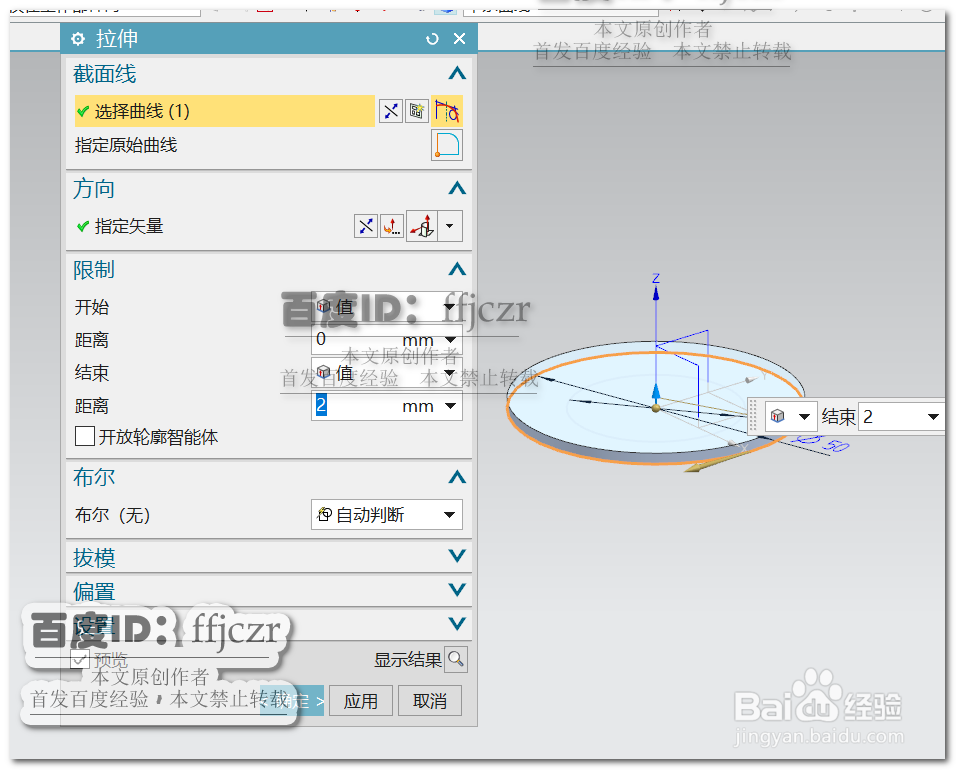

2、  选用拉伸，选择模式为单条曲线，选择草图中直径为50的圆作为本次拉伸的截面线；拉伸方向为Z，拉伸高度为2.

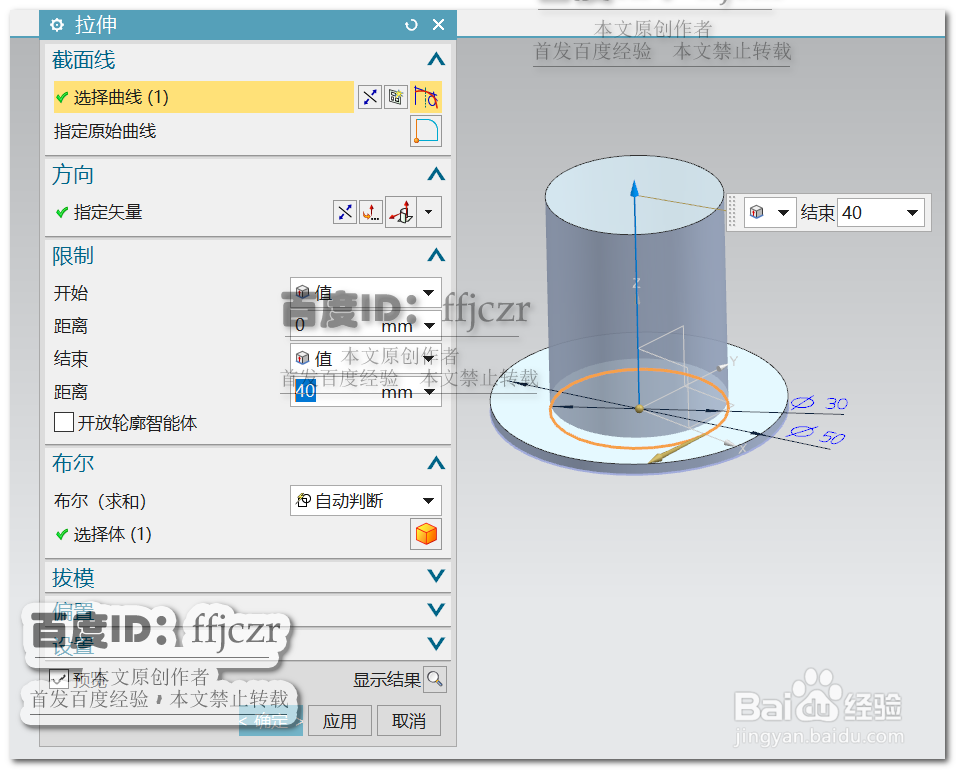

3、 选用拉伸命令，选择模式为单条曲线，选择草图中直径为30的圆作为拉伸的截面线；拉伸方向为+Z，拉伸高度为40，布尔为求和。

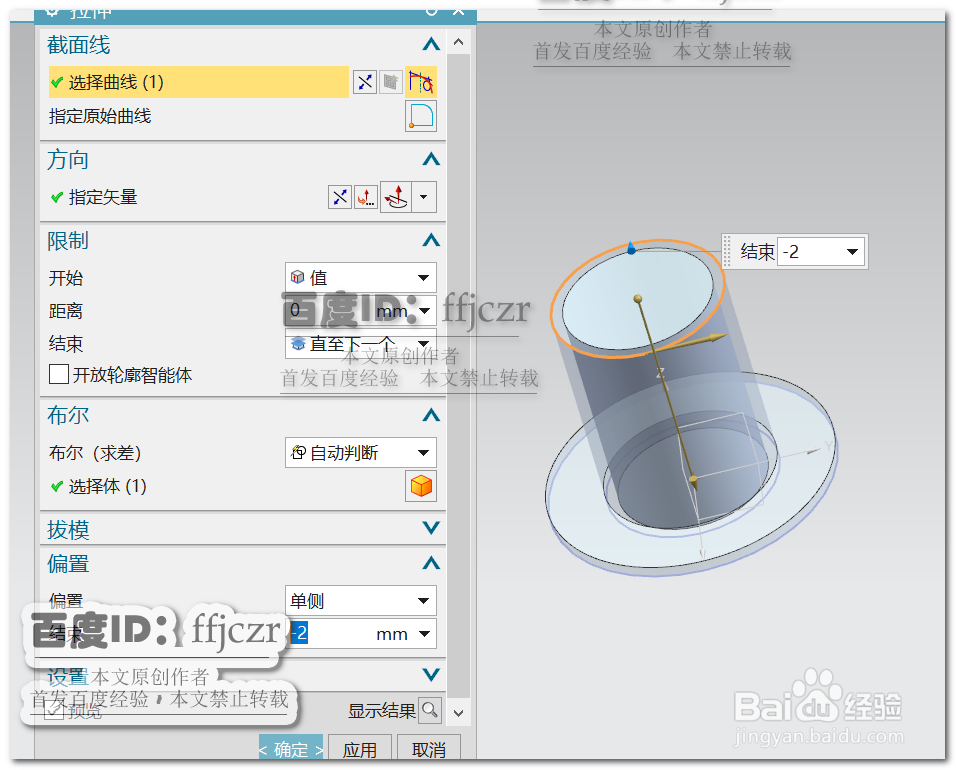

4、  选用上步拉伸得到实体最顶端的边作为本次拉伸的截面线，方向为-Z轴，开始值为0，结束值为直至下一个，布尔为求差；偏置为单侧，值为-2。

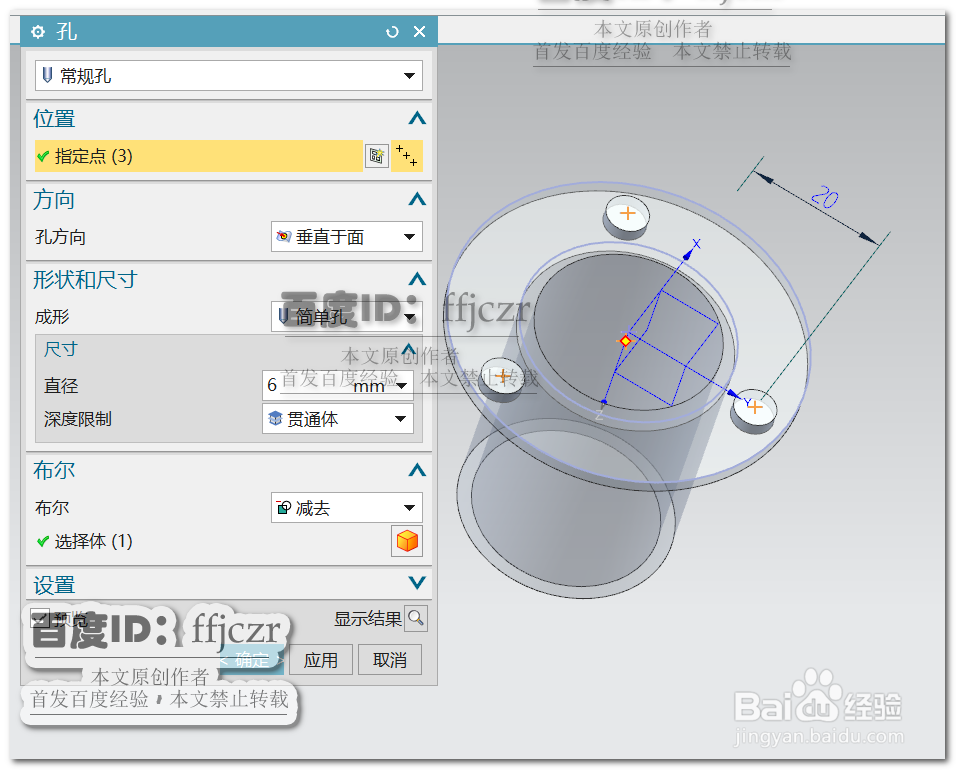

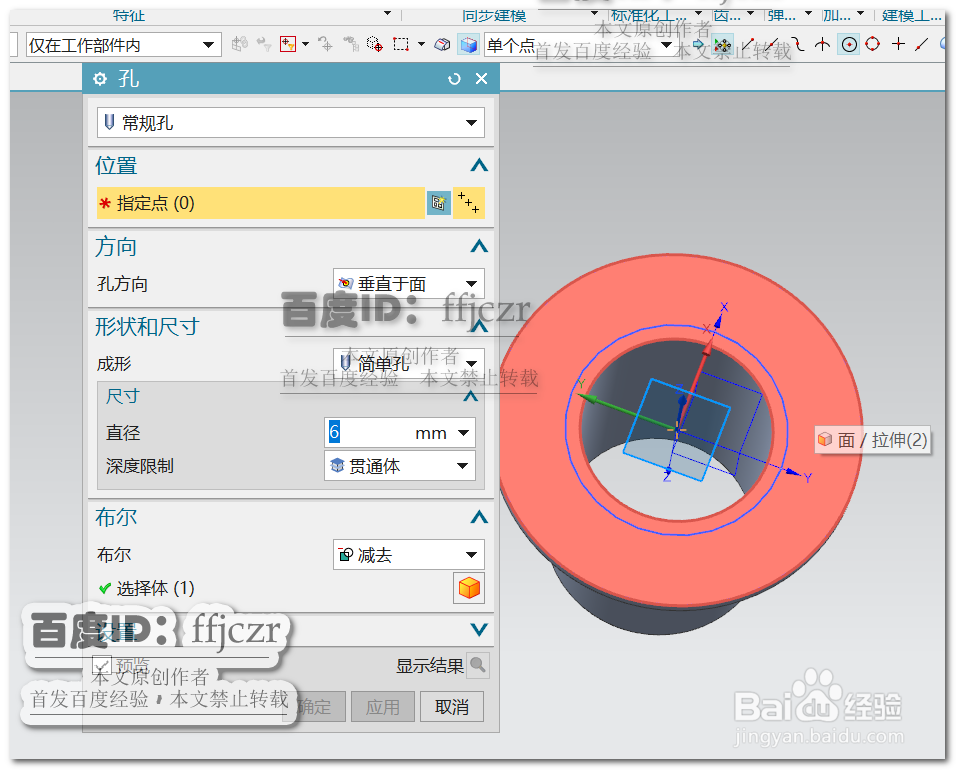

5、  选用开孔命令，以模型底部表面为草绘平面；在草绘中绘出三个孔的定位点，点均布在半径为20的圆上。开孔的直径为6。

  法兰套件中的法兰座创建完成。

6、  在法兰座中添加法兰帽

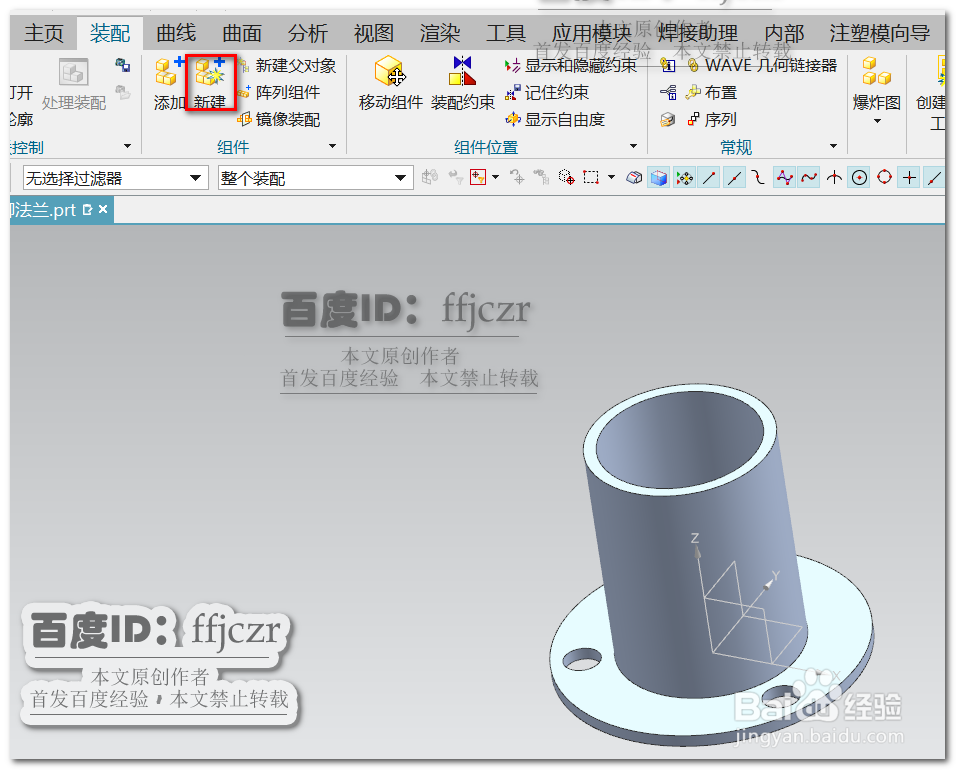

点开装配栏，选用添加新组件，给新组件命令后，不要选择任何对象，直接点确定，即可在装配导航器中看到新建的组件名；当然此时新建的组件是没有任何对象的。

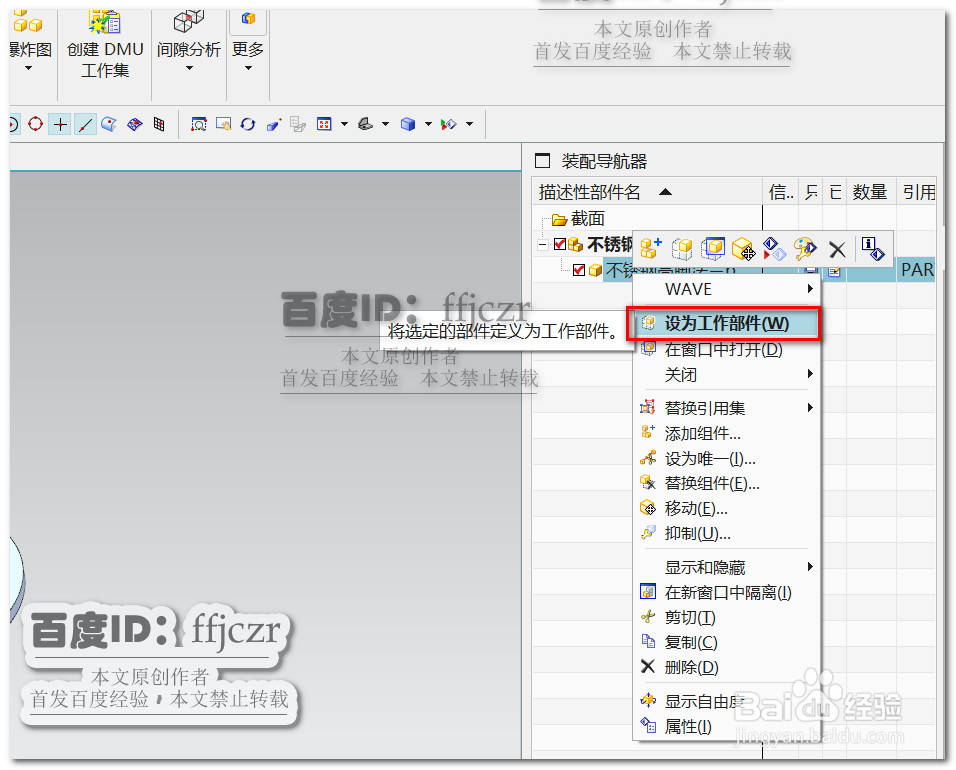

7、  鼠标双击新建的组件（点右键选择设为工作部件也可以），此时会进入到该组件的工作状态，而父项法兰座却以透明的方式显示。这正是本文所需要的，利用父项作为参考创建新的组件。

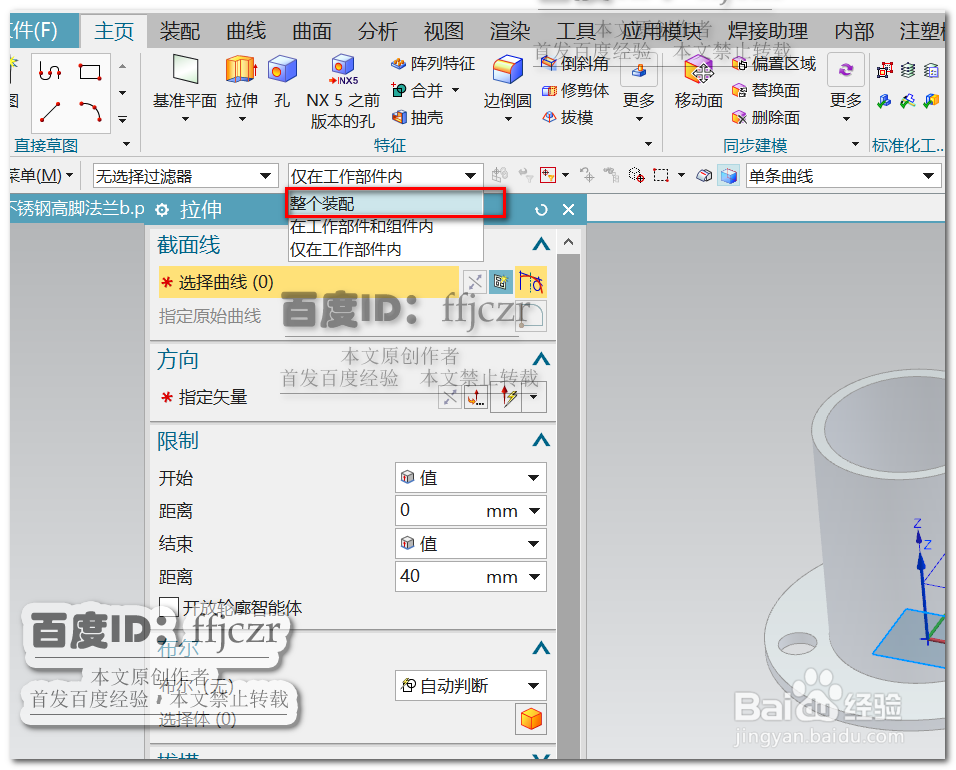

8、  将选择模式中的仅在工作部件内，更改为整个装配。这一步很重要。

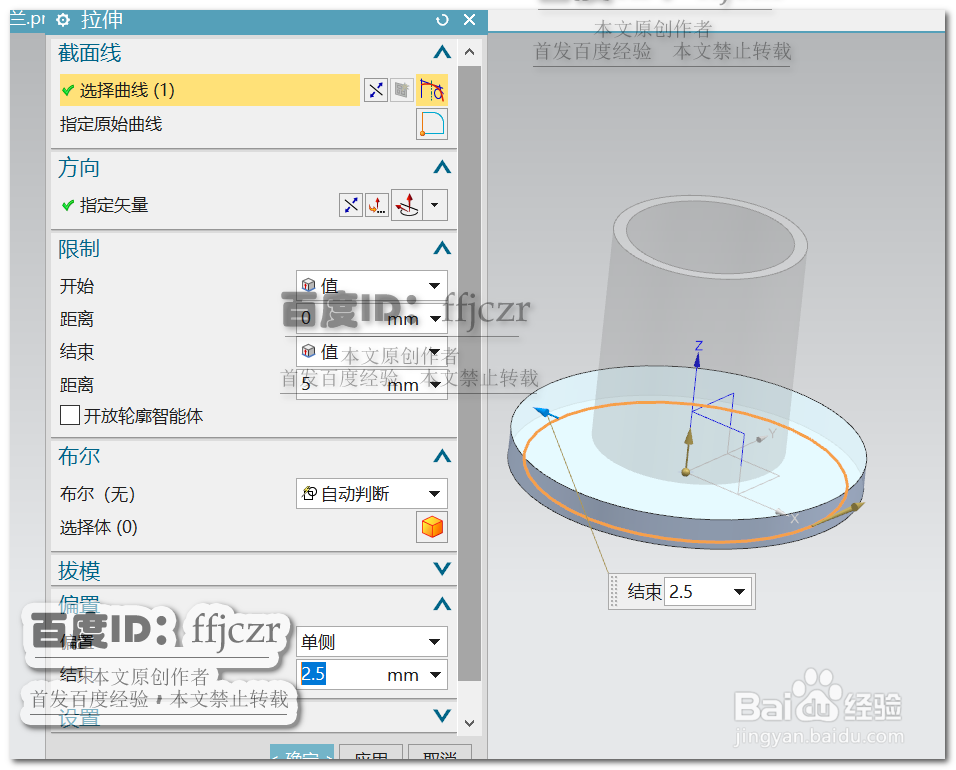

9、  选用拉伸命令，选择父项中直径为50的轮廓圆作为截面线，向上拉伸5，偏置为单侧，向外偏置2.5。

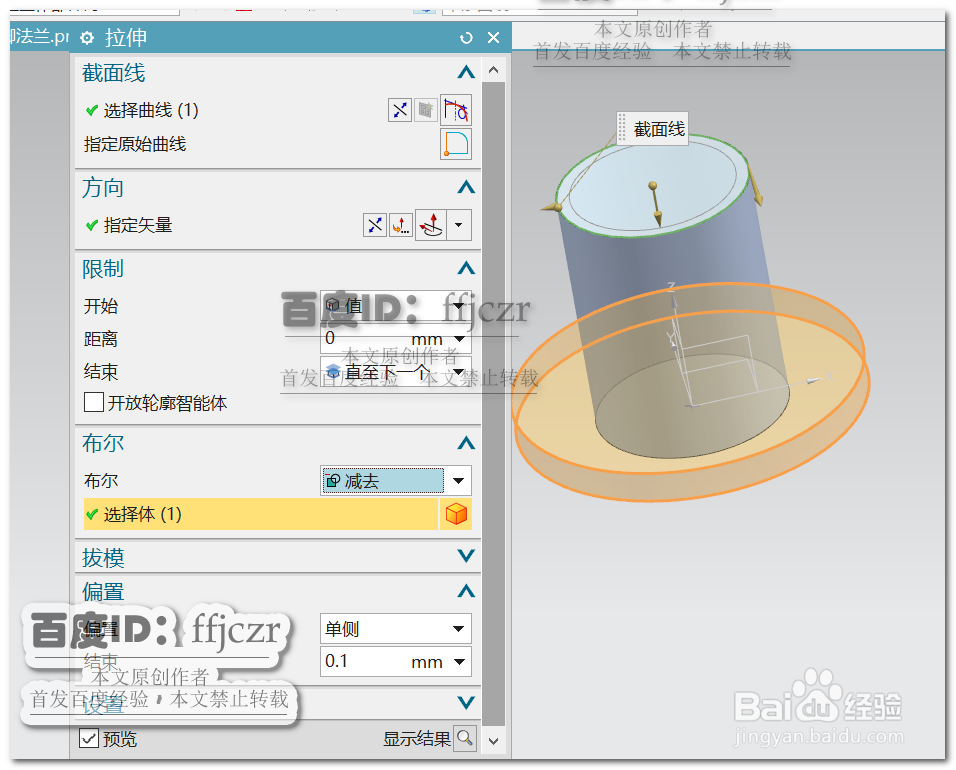

10、  选择法兰座直径为30的圆柱边作为本次拉伸的截面线，向下拉伸，开始为0，结束为直至下一个，布尔为减去，向外偏置单侧0.1的距离。

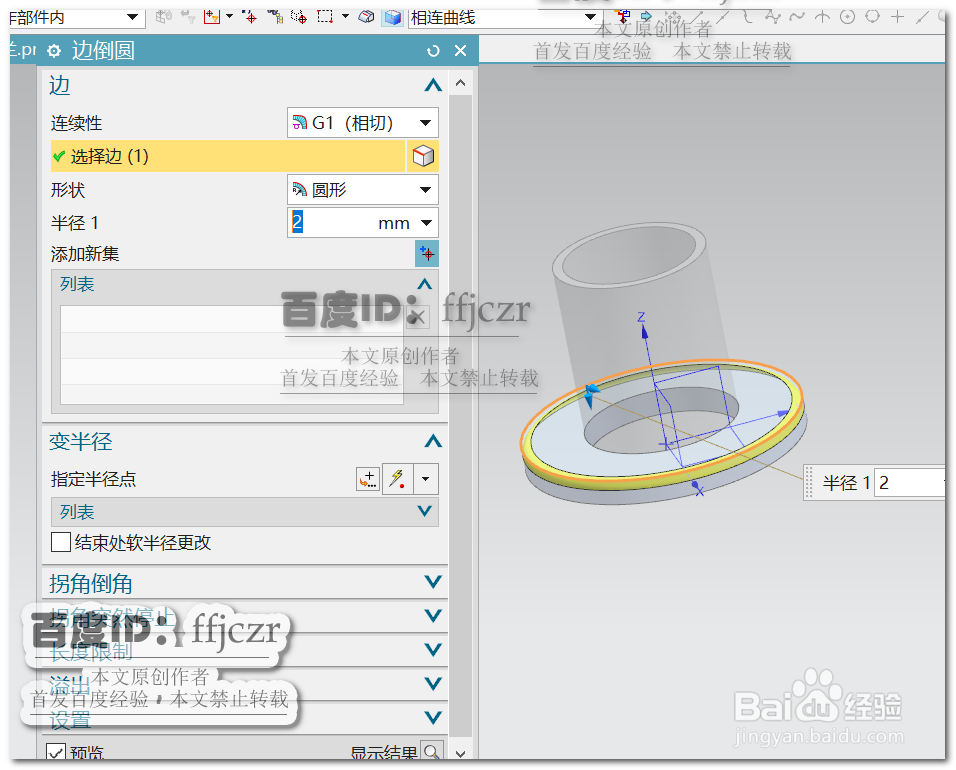

  选用倒圆角命令，对模型的锐边倒半径为2的圆角。如图所示。

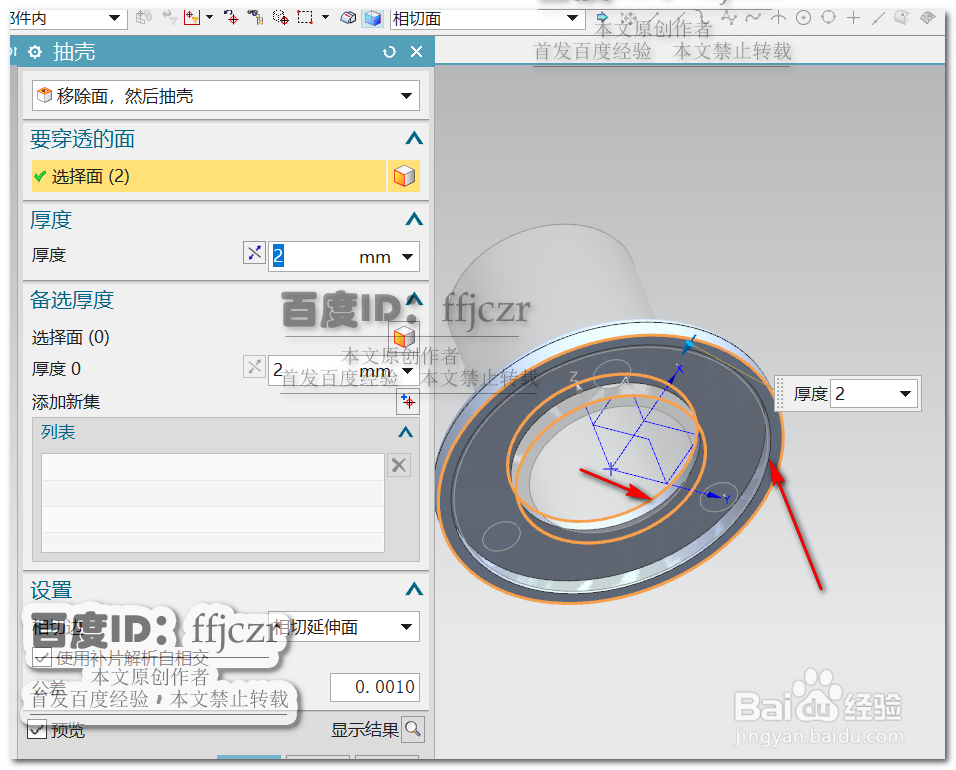

11、  选用抽壳命令，抽壳厚度为2；对抽壳要移除的面要分别选择底面及开孔的内壁。如图所示。此时法兰帽创建完成。

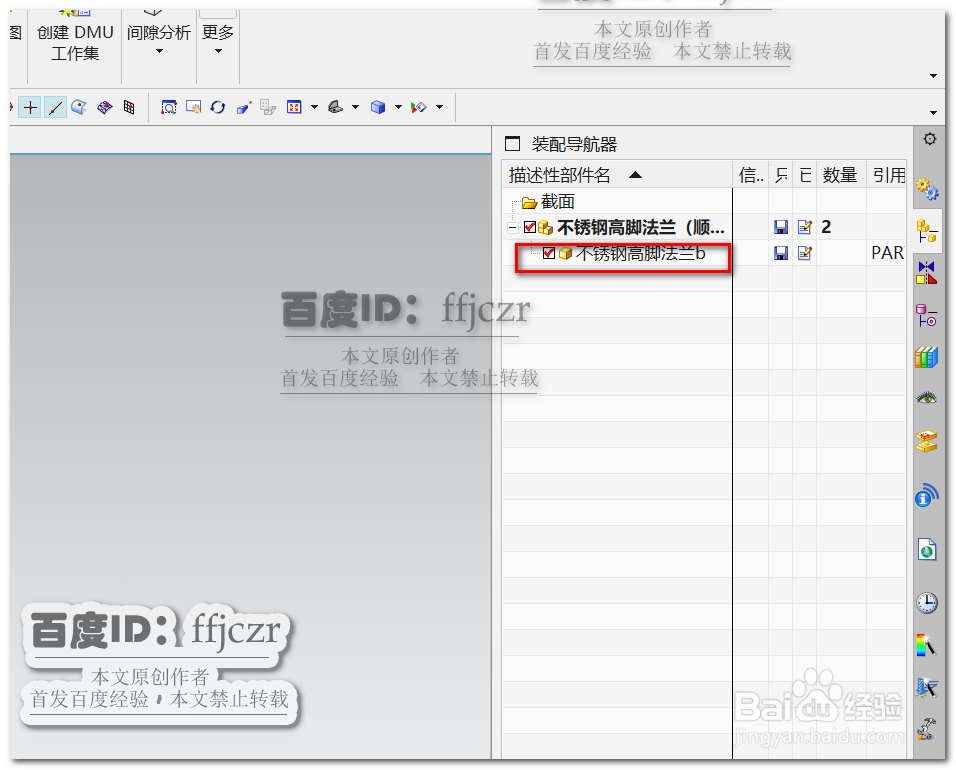

  双击父项法兰座回到正常显示模式，此时可能发现创建的组件没有显示到父项中，可以鼠标右键展开子项的展表，从中选择替换引用集的前三项，本文选择MODEL。模型即可正常出现于父项中了。

  整套高脚法兰模型创建完成。
